1 系統設計方案

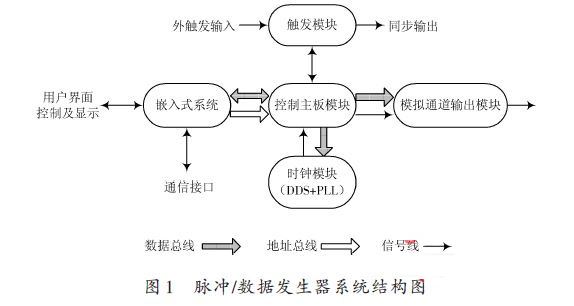

脈沖/數據發生器系統結構如圖1所示，包括嵌入式系統、控制主板模塊、觸發模塊、時鐘模塊以及模擬通道輸出模塊。整個系統中，各個模塊按照一定作用互相支持，協調工作。

時鐘模塊能夠產生系統所需的連續可調、高精度的時鐘信號;觸發模塊用以接收外部觸發信號，實現與外部電路的同步；模擬通道輸出模塊實現對前級產生的脈沖和數據信號的幅度、電平、沿的控制與調整;控制主板模塊采用FPGA 來構建主控制邏輯系統，實現觸發模式、時鐘頻率、脈沖產生和數據地址產生等相關控制。

嵌入式系統以及運行于其上的應用軟件在整個系統結構中處于最前端。

通過儀器人機界面接收操作人員的指令并與后級的控制主板進行數據交換，最終由控制主板操控其后硬件模塊完成用戶指令，在模擬通道輸出端得到相應的脈沖信號和串行數據信號。為了滿足儀器設備實時性的要求，嵌入式操作系統選取WinCE6.0，微處理器選擇三星公司的S3C2440A,其內核為ARM920T，能夠滿足低價格、低功耗、高性能的需求。

2 人機界面

開發軟件集成開發環境選取微軟公司提供的VisualStudio 2005.用于定制系統的Platform Builder for CE6.0 被作為插件集成到Visual Studio 2005中，這樣定制操作系統和開發應用程序都在同一開發環境下，避免頻繁切換開發環境的麻煩。在完成WinCE操作系統的定制、導出軟件開發包SDK之后，便可以進行驅動程序和應用程序的開發。脈沖發生器作為現代電子測量?jī)x器，其軟件開發包含兩部分：界面設計以及功能設計。

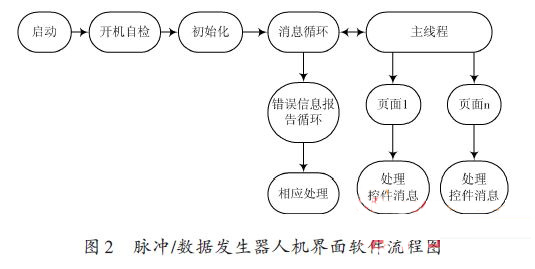

界面是人機之間信息傳遞的橋梁，是儀器的重要組成部分。界面設計需要完成簡潔、友好的人機界面，用戶通過操作界面完成對儀器的控制。人機界面軟件流程如圖2所示。功能設計則是建立在硬件模塊的基礎之上，圍繞硬件模塊分別實現儀器系統各個功能。

系統啟動后，軟件開機自動運行，首先進行開機自檢，確認儀器各個硬件設備是否工作正常。然后主線程啟動，進行初始化工作，依次初始化所有工程變量，創建并初始化所有頁面為最近一次關機前的狀態。接著進入消息循環和建立錯誤信息報告循環。程序不斷檢測錯誤消息隊列看是否有錯誤發生，一旦發現錯誤消息隊列有錯誤需要響應時，依次讀取并處理錯誤消息報告，轉而執行相應的功能。比如用戶操作錯誤時，錯誤信息顯示就會彈出，提示用戶正確的操作方法，直至用戶操作正確。如果有鍵盤消息到達，則通過主線程交給相應的各個頁面去響應控件消息，達到與儀器操作人員進行信息交互的目的。整個人機界面設計基于CFormView類。鍵盤信息處理等模塊被設計成動態鏈接庫的形式，既節省了系統資源，同時也便于程序以后的維護和升級。

3 數據傳輸?shù)膶?shí)現

數據傳輸?shù)墓δ転閷?shí)現脈沖/信號發生器上層應用軟件和底層硬件系統之間的數據通信。嵌入式WinCE6.0操作系統通過對控制主板模塊進行操作，最終實現對各個硬件的控制。ARM的GPIO口操作可以實現此功能需求。S3C2440A 提供了130個通用IO口。

在WinCE 6.0系統下，將GPIO 的實地址(例如S3C2440A 的GPIO 的基地址為0X56000000)映射到虛擬地址空間(對應為0XB1600000)，通過對這段虛擬地址空間的操作，就能夠完成對GPIO或者其他片內資源的控制、輸入輸出工作。在編程中需要使用到兩個關鍵函數VirtualAlloc 和VirtualCopy.首先通過VirtualAlloc來獲得一段虛擬地址空間的分配，然后VirtualCopy將一個虛擬地址綁定到一個物理地址上，從而實現對物理硬件的訪問。為了增強系統的安全性和穩定性，WinCE6.0加強了對虛擬地址訪問的限制，驅動被放到內核空間下，使得WinCE6.0在應用程序中不能再直接對物理地址進行操作。雖然在上層應用程序中無法調用Virtu-alAlloc和VirtualCopy,但是可以在內核態下編寫驅動程序，通過VirtualAlloc和VirtualCopy進行內存映射，故在WinCE6.0系統下，訪問物理地址可以采取的一種方法是：在內核模式中編寫流驅動程序，將驅動程序編譯到內核后再下載到NandFlash中。

4 程序移植及系統測試

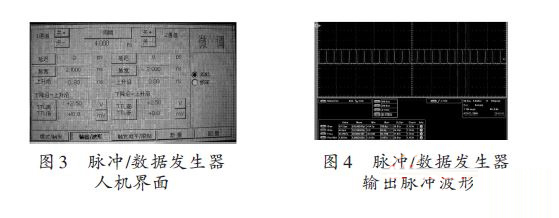

人機界面以及各功能模塊開發完成之后，需要進行應用程序的移植。ActiveSync 6.1可以實現連接裝有桌面Windows的PC機和WinCE設備。通過它可以使用串口、USB端口、以太網或紅外線連接在移動設備和PC之間創建同步關系。在本項目中，選擇使用USB口建立連接，這就需要首先安裝BSP下面的USB驅動。建立連接之后，將編譯好了的應用程序下載到定制好的WinCE6.0系統中，即可實現應用程序在嵌入式WinCE 6.0系統中的運行。脈沖/數據發生器功能包括多樣化觸發、時鐘發生、脈沖生成、脈沖參數可控、信號時延可控、串行數據發生等各項功能。利用嵌入式軟件編程實現的友好簡潔的人機界面如圖3所示。通過現場測試表明該軟件操作簡便，使用函數生成數據時界面刷新無明顯遲滯，具有一定健壯性，能有效處理用戶誤操作。圖4顯示為頻率設置成50MHz、脈寬設置為1ns 時，脈沖/數據發生器輸出通道所輸出的脈沖波形。

5 結語

本文結合WinCE6.0嵌入式系統，制定脈沖/數據發生器軟件實現方案，實現了脈沖/數據發生器界面設計、嵌入式應用程序移植、上層軟件與底層硬件的數據通信等工作。經過實際測試及運行，開發的脈沖發生器軟件平臺運行穩定，界面簡潔美觀且易于操作，上層應用軟件功能齊全，系統的實時響應能力達到儀器的設計要求。
