在自適應光學研究中，有一種器件能夠修正大氣湍流引起的波前畸變，從而得到更清晰地圖像。這種器件就是壓電陶瓷驅動電源變形鏡。但是想要實現這種功能，需要每個驅動器都配備獨立的驅動電源，在本文中，小編將為大家介紹一種基于光耦和功率NMOS管的壓電陶瓷驅動電源，用來實現對驅動器的驅動支持。

變形鏡高壓驅動電源工作原理

壓電陶瓷類變形鏡對高壓驅動電源的要求除了雙極性高壓輸出和高的動態性能外，還要求驅動電源具有穩定性高、線性度好、紋波小等特點。通常驅動電源采用如圖1所示的直流放大式的原理結構，它主要由誤差放大級、高壓功率放大級、電壓負反饋網絡和高壓直流電源等組成。誤差放大級放大輸入低壓控制信號與電壓反饋信號的差值形成負反饋，穩定驅動電源閉環時的電壓增益；高壓功率放大級實現電壓和電流的放大，滿足變形鏡驅動對電壓和電流的要求;高壓直流電源為高壓功率放大級提供所需的高壓直流電壓。

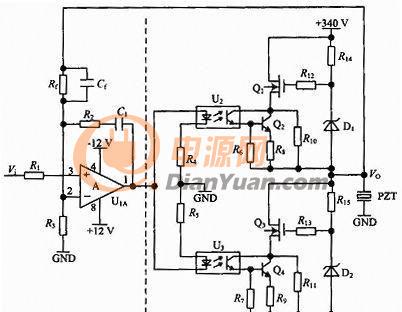

圖1

基于以上的原理結構，本文設計的變形鏡高壓驅動電源原理圖如圖1所示，低壓集成運放U1A構成誤差放大級。電阻R2與C1的用于降低該級高頻增益，避免振蕩。誤差放大級的輸出驅動高壓功率放大級，使之產生高壓功率信號，驅動變形鏡壓電陶瓷驅動器。電阻Rf、R3和耐高壓電容Cf構成電壓負反饋，使驅動電源帶寬范圍內的閉環電壓增益穩定為1+Rf/R3，微調R3可得到所需放大倍數的精確值。高壓直流電源采用±340V輸出的開關穩壓電源，經穩壓、濾波后給高壓功率放大級提供高壓直流電壓。

高壓功率放大級

高壓功率放大級為該驅動電源的核心部分，由圖1可知高壓功率放大級由上、下兩個結構完全相同的單元電路組成。以上半部分單元電路為例，光耦U2發射極輸出電流為該單元電路的輸入信號，該輸入信號從基極驅動晶體管Q2，而光耦U2和晶體管Q2共同從源極驅動功率NMOS管Q1導通。當輸入信號為0時，光耦U2和晶體管Q2不導通，此時NMOS管Q1與電阻R10、R14和穩壓管D1構成輸出電流恒定的電流源。當光耦U2輸出電流增大時，驅動晶體管Q2集電極-射極電流增大，Q2可視為由光耦輸出電流控制的電流源，同時電流源驅動NMOS管Q1構成的電流源輸出電流增加。總之，該單元電路可視為由光耦輸出電流控制的可變電流源。

兩個單元電路如圖1中所示縱向連接時，上、下兩單元電路相互地看成電流源（相互看阻抗非常大），因此無負載時，上下兩受控電流源電流值微小的變化將會在輸出V。處產生很大的電壓擺動，從而實現了電壓的放大。由于晶體管構成的受控電流源具有很高的電流放大倍數，當驅動電源驅動容性負載時，光耦輸出電流很小的變化就能使受控單元電路產生很大的輸出電流，使驅動電源能夠輸出到負載或從負載吸入很大的電流，從而實現了功率的放大。與傳統的具有相對獨立電壓放大級和功率級驅動電源相比，該驅動電源將電壓放大級和功率放大級合二為一，在保證功率帶寬的前提下，減少了電路級數。

高壓功率放大級的輸入信號由光耦產生，由于光耦內部是通過光來實現信號的傳輸，光耦輸入與輸出信號在電學上是分離的，因此不論光耦輸入與輸出級存在多大的電位差都可以實現信號的傳輸。這使誤差放大級的低壓輸出信號就可控制高壓功率放大級的高壓信號。同時由于光耦的分相隔離作用，使高壓功率放大級對PZT驅動器的充放電回路能夠采用相同的電路結構。并且單元電路中只采用了高壓大功率的NMOS管，而避免了使用很難得到的耐高壓功率PMOS管，從而大大簡化了電路結構。使之具有應用于多單元壓電陶瓷類變形鏡驅動的先決條件。

本文主講基于光耦和功率NMOS管的壓電陶瓷驅動電源，對其工作原理與高壓功率放大級都進行了非常詳細的介紹，該款壓電陶瓷驅動電源的設計目的是最大程度的為變形鏡提供驅動，對于此類問題有所疑惑的朋友不妨花上幾分鐘來閱讀本文。
