說到冷陰極熒光燈管照明，很多剛剛從事照明設計的朋友可能會覺得比較陌生。因?yàn)槔潢帢O熒光燈管照明（CCFL）是在LED照明占領市場之前流行起來的技術，現在已經被LED照明逐漸取代。但在一些特殊場合中，仍舊需要CCFL技術的支持。

本文就將為大家介紹CCFL當中燈管電流與燈管亮度電流依從關系的特點進行介紹。

燈管電流

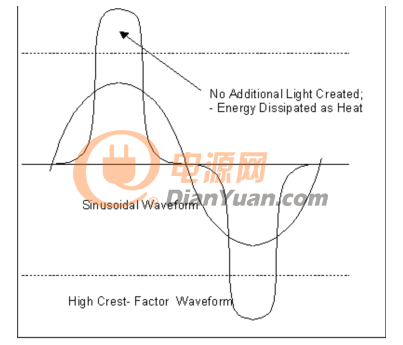

圖1燈管電流-波形比較

CCFL效率很大程度上受驅動燈管的電流波形的影響。正弦波形可提供最好的效率。相反地，振幅因數很大的非正弦波形不是高效的CCFL驅動信號。圖1顯示的是具有相似RMS電流的兩個電流波形。雖然高振幅因數波形與正弦波形具有相同的RMS電流，但其超出正弦波形的150%峰值幅值的電流漂移并不產生額外的光，而是僅產生熱。這意味著工作在高振幅因數波形下的系統，其電氣功率轉化為亮度輸出的效率被降低很多。

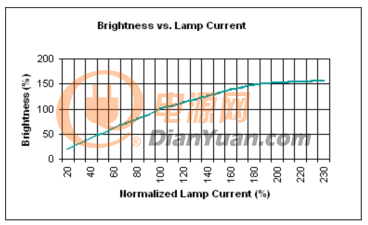

圖2燈管亮度電流依從關系

DC偏移是使用CCFL時必須考慮的另一種波形問題。為降低燈管內汞遷移可能性，燈管波形必須具有最小的DC偏移。CCFL設計用于運行在特定額定電流下，典型值范圍是3mARMS至8mARMS。圖2顯示的是減少燈管電流會降低燈管亮度，且增加燈管電流會提高燈管亮度。注意的是這種關系在較高的電流下不是線性的。在接近標稱額定工作電流時，燈管的亮度按照與燈管電流成幾乎1:1的比率關系變化；但在更高的電流下該比率降到小于1:3。

因此，使燈管運行在接近其額定電流下是很重要的，因?yàn)檫\(yùn)行在遠超過其額定值時會降低燈管壽命。同樣，在像LCD TV及LCD PC監視器這樣的多燈管應用中，為了在整個LCD面板上提供統一的光擴散，保持燈管接近相同電流（例如，亮度）幅值是很重要的。在這些多燈管應用中，單個燈管電流幅值和波形必須要精確監視且嚴格控制，否則，很可能燈管將表現出不同的亮度。

以上就是CCFL燈管電流與燈管亮度電流依從關系的特點。可以看到CCFL的效率很大程度上受驅動燈管的電流波形影響，并且保持燈管運行在接近其額定電流下也是非常重要的。通過本文的介紹，相信大家都對于CCFL都有了進一步的理解，小編將在之后的文章中為大家?guī)?lái)更多的相關知識。
