貼片形式的醫療監測設備可測量體溫、監測心率以及輸送胰島素。此類設備在提供給病人之前，可能會在儲藏室存放較長一段時間。因此，保持其功效的關鍵就在于較長的電池壽命。一系列其他的物聯網(IoT)設備亦是如此，包括從智能手表和耳塞式耳機到視頻游戲控制器、電表以及樓宇自動化系統。對于此類小尺寸、電池供電的系統，就必須掌握通過低靜態電流延長電池壽命的設計奧秘了。

I_Q降低1微安，壽命延長三個月

對于一個普通的兩口之家，各種設備中所使用的電池可能有30到60塊，其中每種設備都具有各自獨特的耗能模式。電池壽命一般是根據中央控制單元(例如微控制器)在工作、睡眠和休眠模式下的電流計算的。相關的傳感器和無線電也與微控制器一起工作。電源通常包括開關或低壓差(LDO)調節器，有時也包含IC (PMIC)——這對于系統各功能模塊的供電至關重要。工作模式的電流消耗當然對電池壽命的影響非常大，但是待機電流同樣影響巨大，尤其是當設備的睡眠/休眠功能占據了大部分使用時間的情況下。睡眠/休眠期間，電源的靜態電流是系統待機功耗的最大貢獻者。舉例來說，如果某個系統由一個40mAh、1.55V、1年使用期限的氧化銀紐扣電池供電，電流消耗大約為4μA。此時，該電流只需降低1微安，可穿戴設備的使用壽命即可延長大約三個月。

想要延長設備的電池壽命，設計者至少需要掌握利用低功耗微控制器、傳感器、無線電和高功率電源等組件進行設計的技巧。運用高效電源管理技巧來平衡電池的容量與尺寸也是至關重要的，特別是當設計越來越趨向小型和輕量化時。此外，當電池電壓下降到較低水平時，選擇正確的升壓轉換器——輸出電壓高于源電壓的DC-DC轉換器可有效延長電池壽命。想要確保為電池供電設計選擇正確的升壓轉換器，需要考慮以下因素：

靜態電流：越低的靜態電流越有利于延長系統待機模式下的電池壽命。

真關斷模式：關斷時將電流輸出與輸入阻塞，提高效率、延長產品保存期限。

輸入電壓范圍：允許利用幾乎耗盡的電池進行工作。

效率：測量VIN、VOUT和IOUT，百分比越高，越有利于延長電池壽命(uA水平的理想效率為大于90%)。

nanoPower — 靜態電流僅為300nA

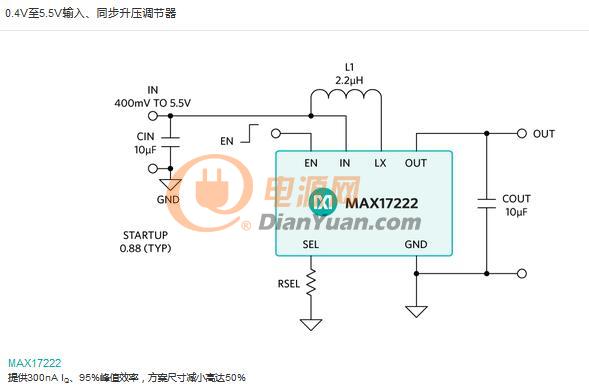

Maxim現在提供全新DC-DC升壓轉換器產品家族，可理想用于需要較長電池壽命的電池供電應用。這些轉換器提供超低靜態電流(300nA)和真關斷(True Shutdown?)技術，輸出與輸入斷開時沒有正向和反向電流。其中，MAX17222的峰值電感限流為0.5A。輸出電壓可選擇使用一個1%的標準電阻。電路采用0.88 x 1.4mm2、6焊球WLP封裝和6引腳uDFN封裝，整個負載范圍內的峰值效率高達95%。
