你知道電路圖中的電位器符號嗎？知道它們的種類么？

一般電路圖形符號：電路圖形符號中用RP來表示電位器，RP是英文Resistor Potentiometer（電位器）的縮寫，以前電位器用W表示。電路圖形符號中標出了電位器3根引腳，表示出動片引腳。

開關電位器電路圖形符號：S1是附在RP上的開光，S1受RP轉柄動作控制，當開始轉動轉柄時首先將開關接通，開關接通后同普通電位器一樣，這種電位器主要用于帶電源開關的音量控制電路中。

做可變電阻器時電路圖形符號：這一電路圖形符號是電位器作為可變電阻其使用時的電路圖形符號。

雙口運用時電路圖形符號：將電位器3跟引腳分成4個端點，組成雙口電路，即1、2端為信號輸入賄賂，3、4端為信號輸出回路，2、4端為公用端，通常接線路的地。

雙聯同軸電位器電路圖形符號：從電路圖形符號中可以看到，它有兩個單聯電位器的電路圖形符號，之間用虛線連接起來，表示兩個單聯電位器阻值同步調節，即兩個單聯電位器阻值同時增大或減小。

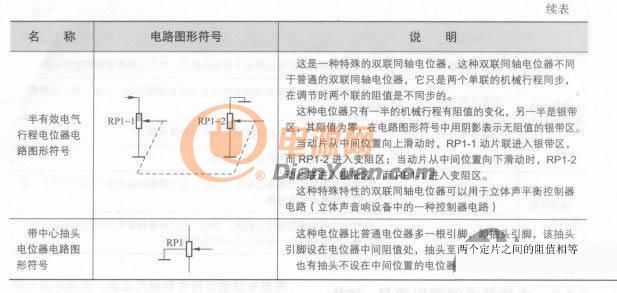

半有效電氣行程電位器電路圖形符號：

這是一種特殊的雙聯同軸電位器，這種雙聯同軸電位器不同與普通的雙聯同軸電位器，它只是兩個單聯的機械行程同步在調解室兩個聯的阻值是不同步的。

這種電位器只有一半的機械行程有阻值的變化，另一半是銀帶區，其阻值為零，在電路圖形符號中用陰影表示無阻值的銀帶區。

當動片從中間位置向上滑動時，RP1-1動片聯進入銀帶區，而RP1-2進入變阻區；當動片從中間位置向下滑動時，RP1-2動片聯進入銀帶區，而RP1-1進入變阻區。

這種特殊性的雙聯同軸電位器可以用于立體聲平衡控制器電路（立體聲音響設備中的一種控制器電路）

帶中心抽頭電位器電路圖形符號：這種電位器比普通電位器多一根引腳，即抽頭引腳，該抽頭引腳設在電位器中間阻值處，抽頭至兩個定片之間的阻值相等。

也有抽頭不設在中間位置的電位器。

1.電位器電路圖形符號識圖信息

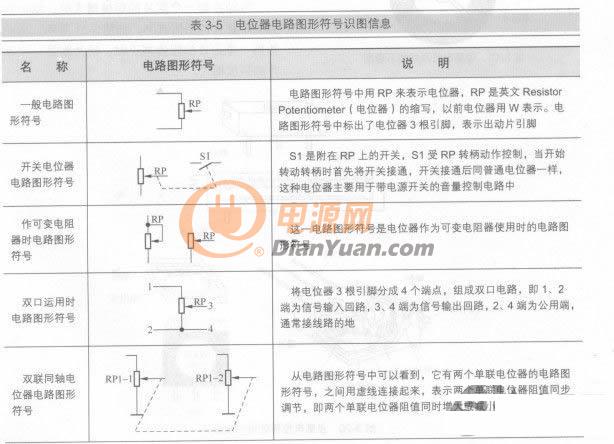

電位器的電路圖形符號與電阻器、阻器電路圖形符號有相似之處，其電路圖形符號識圖信息見表3-5。

2.電位器結構

（1）碳膜電位器結構。圖3-19是碳膜電位器結構示意圖。

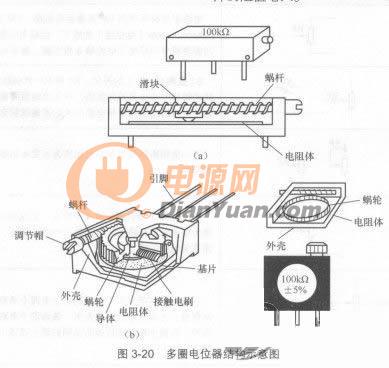

（2）多圈電位器結構。圖3-20是多圈電位器結構示意圖。

3.電位器調節電阻原理

轉動電位器的轉柄時，動片在電阻體上滑動，GK105 動片到兩個定片之間的阻值大小發生改變。

當動片到一個定片的阻值增大時，動片到另一個定片的阻值減小，如圖3-21所示。當動片到一個定片的阻值減小時，動片到另一個定片的阻值增大。

電位器在電路中也相當于兩個電阻器構成的串聯電路，動片將電位器的電阻體分成兩個電阻Rl和R2，如圖3-22所示。

當動片向定片1端滑動時，R1的阻值減小，同時R2的阻值增大。當動片向定片2端滑動時，Rl的阻值增大，同時R2的阻值減小。Rl和R2的阻值之和始終等于電位器的標稱阻值。
