提到氮化鎵功率管，電源工程師們都知道它的速度快，頻帶高，但還是會覺得有些陌生。其實氮化鎵工藝早就在LED和射頻晶體管領域得到了多年的應用。

氮化鎵是一種寬禁帶半導體材料（WBG），與硅等傳統的半導體材料相比，它能夠讓器件在更高的飽和電子遷移率、頻率和電壓下運行。氮化鎵和硅的截面圖，硅是垂直型的結構，氮化鎵是平面型的結構，在結構上有本質的不同。硅的帶隙是1.1電子伏特，氮化鎵是3.4電子伏特。氮化鎵已經在60年代應用于LED產品中，只是在電源類產品中在近幾年被慢慢市場開始接受。

英飛凌是目前唯一覆蓋普通硅、碳化硅、氮化鎵三種工藝的功率管的公司。提到英飛凌，大家都知道他的CoolMOS? Mosfet。筆者最近拿到了英飛凌推出的CoolGaN? 產品——IGO60R070，下面分享給大家。

CoolGaN?能工作在更高的頻率下，那么，在高頻下的應用該如何設計呢？CoolGaN?該如何驅動比較合適呢？

下面我們先來對比一下基于普通硅工藝、碳化硅、氮化鎵3種工藝的功率管的驅動特性：

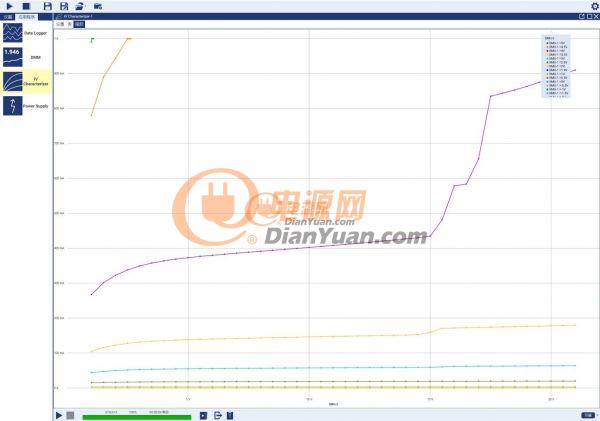

上圖測試的是英飛凌的一款CoolMOS?（IPW60R040C7）的IV曲線，設置Vgs在-2V至+5V下的Vds為 0-21V下的Ids曲線。

從圖中可以看出， 在Vds為15V左右時，Vgs>=4V進入完全導通狀態。

再看看碳化硅工藝的功率管：

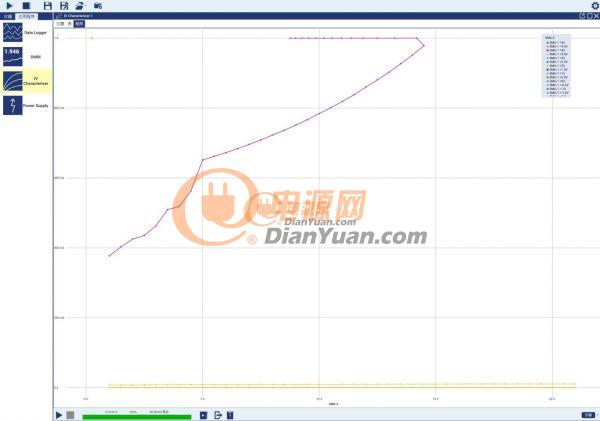

碳化硅功率管在Vds=20V、Vgs=4V時還未能進入完全導通的狀態，但在Vds=2V左右時，Vgs=4.5V就進入完全導通的狀態了。

再看看氮化鎵工藝的CoolGaN? IGO60R070D1:

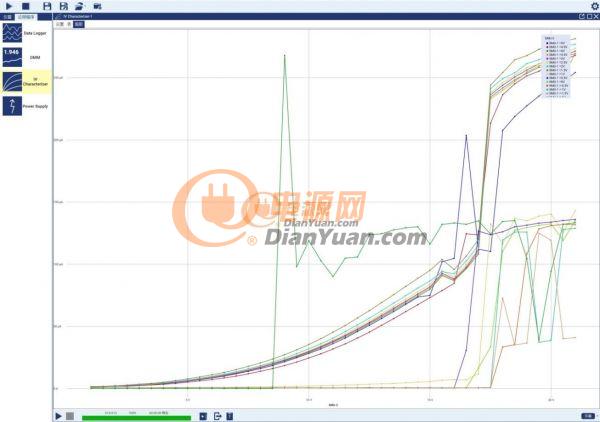

從圖中可以看出，在Vgs從-2V到+5V整個范圍內，CoolGaN? IGO60R070D1均未完全導通，即使在VDS=21V、Vgs=5V時，Ids也不到300uA.

這是為什么呢？

作為電源工程師，大家都知道Mosfet和Sicfet的規格書都會提供類似的IV曲線，先來看看現在測試的這顆英飛凌的IPW60R040C7 Mosfet的規格書:IPW60R040C7

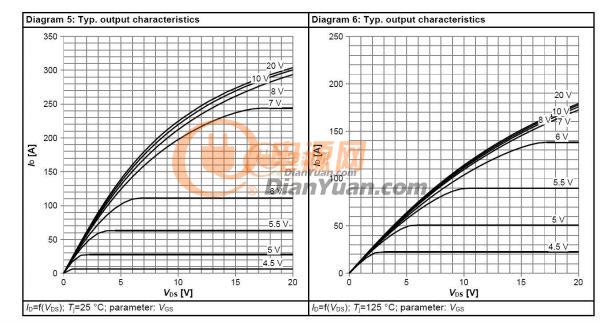

IPW60R040C7的規格書中明確的給出了不同Vgs電壓下的IV曲線，不同的是原廠采用的是更大電流的儀表來進行測量的。

我們?cè)賮砜匆幌逻@款CoolGaN? IGO60R070D1的規格書：IGT60R070D1

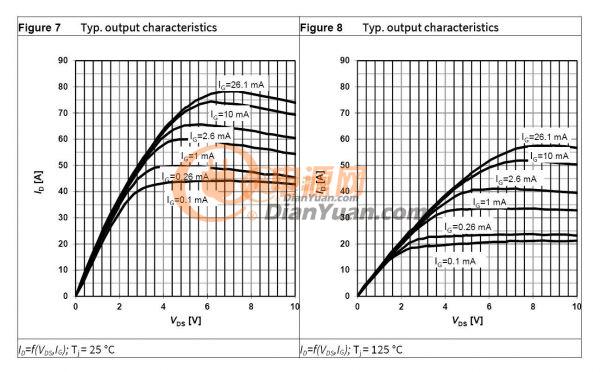

然而規格書中并未給出不同Vgs電壓下的IV曲線，但是給出了不同Igs電流下的IV曲線：

我們知道Mosfet和Sicfet都屬于電壓型控制功率器件，那么，CoolGaN?是屬于電流型控制器件嗎？

我們先看看IGO60R070D1規格書中給出的電流條件：

接下來測試一下不同Igs下IGO60R070D1的IV曲線：

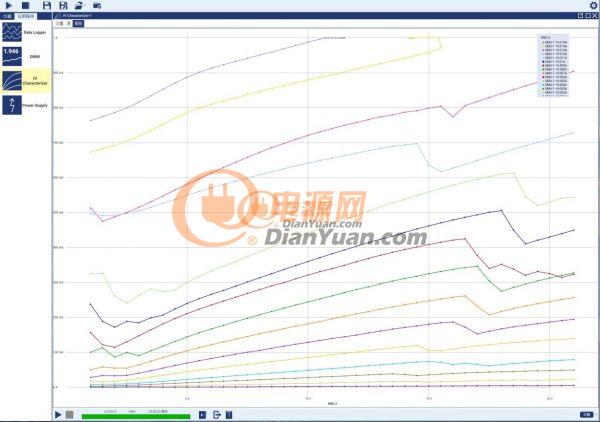

規格書給出的驅動所需要的最大平均電流是20mA,設置Vgs電壓限制為5V，測試Igs電流從0.1mA到15mA的IV曲線如上圖。

從圖中可以看出，Igs和Ids的線性關系還是比較好的，在Igs=14mA、Vds>15V進入完全導通狀態，在Igs=15mA、Vds>11V進入完全導通狀態。

好吧，這能說明CoolGaN?是電流型控制器件嗎？
