產品待機能耗，在國際上的一種定義是指產品連接到電源上且處于等待狀態，未運行其主要功能時的耗電量。與產品在使用過程中產生的有效能耗不同，待機能耗常被視為能源浪費。在全球能源日益緊缺的大環境下，國際半導體巨頭紛紛推出各種能夠提高轉換效率并降低功耗的芯片，其中降低家電待機能耗的芯片成為熱點。

據中國節能認證中心對家庭待機能耗和節能潛力所做的一項調查顯示，待機能耗占中國家庭電力消耗的10％左右。為了進一步降低家用電器待機功耗，創新電源管理技術，Power Integrations公司（以下簡稱PI）推出零損耗X電容快速放電IC——CAPZero?-3系列產品。PI資深技術培訓經理閻金光先生在近日舉辦的新品分享會上表示，這款采用小巧的SO-8封裝的第三代CAPZero? IC產品，不僅可以有效降低空載及待機功耗，還能在不改變傳統設計方案的情況下，使其滿足適用于家電的IEC60335和IEC62368新安全標準。

PI CAPZero?-3 IC的目標是“消滅”待機能耗

“放電安全標準IEC60335適用于所有家電應用。該安規要求在AC斷電后一秒之內必須將輸入X電容的電壓放電至34V以下，人體才不會觸電，”閻金光先生解釋說，“X電容是跨在零線和火線之間的電容，起到對EMI噪聲進行短路的作用。X電容越大，放電電阻越小，才能保證放電更快。但電阻變小會帶來功耗問題，即待機功耗、空載功耗滿足不了使用要求?！?

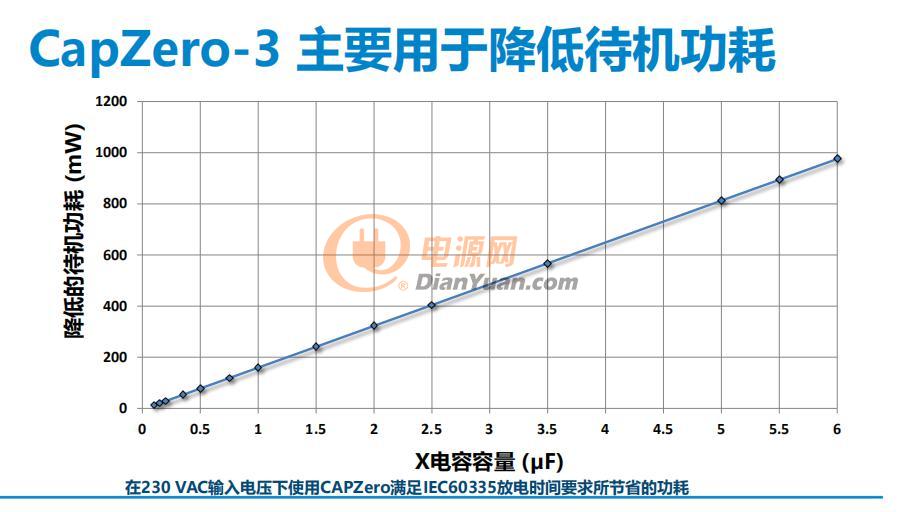

從上圖可以看出，X電容容量越大，放電電阻需要越低，因而使用CAPZero?-3能夠降低的待機功耗也就越高，二者呈線性比例關系。

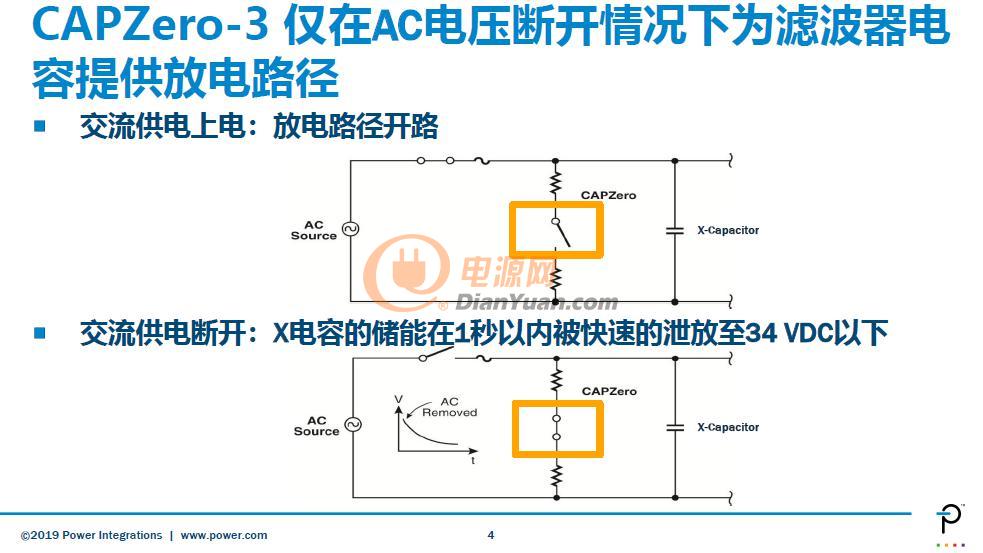

PI CAPZero?-3 IC系列產品的目標就是消除放電電阻的功耗，從而“消滅”待機功耗。我們可以把CAPZero?-3 IC看成一個智能開關，可在AC電壓接通后阻斷流經X電容放電電阻的電流，并在AC電壓斷開后通過這些電阻自動對X電容放電，從而實現最小的待機功耗。

舊設計滿足新標準，屬我百搭

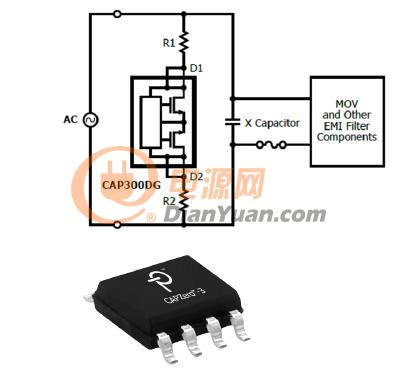

為了將“X電容對待機功耗的影響降至為零”，PI推出CAPZero? 創新產品系列，它是目前市場上唯一一款能使設計更輕松滿足最新空載及待機功耗要求的解決方案。此次推出的PI CAPZero?-3系列產品采用小巧的SO-8封裝，目前僅有一個CAP300DG型號，可承受1000V高壓。另外，由于其適用的X電容范圍寬廣，因而應用范圍更加廣泛，例如咖啡機、微波爐等小家電，以及冰箱、空調、洗衣機等大家電皆可適用。PI產品營銷經理Edward Ong表示：“我們新的CAPZero?-3 IC的推出，可讓設計者使用一個元件解決要求X電容值介于100 nF到6 μF之間的大小家電中的大量應用問題?！?

除此之外，CAPZero?-3 IC還有諸如最多可節省高達1W的空載及待機功耗；器件采用自供電工作方式，本身消耗的功耗低于4mW；內部開關的耐壓高達1kV，增強了輸入端耐受雷擊的能力等好處。閻金光先生表示，第三代CAPZero? 與舊有CAPZero?/ CAPZero?-2器件相兼容，如果有更高的X電容的應用要求，可以直接升級為CAPZero?-3 IC。

值得一提的是，CAPZero?-3 IC既可以放置在系統輸入保險絲之前，也可以放置在它之后。新器件具有較高的共?？估擞磕芰?，因此無需外部接地連接，并且內部集成了1000V MOSFET，還具有較高的差模抗浪涌能力。封裝和PCB的爬電距離保持在4 mm以下。

相較于前兩代產品，CAPZero?-3 IC可實現更高的放電電流和更高的耐壓，可簡化EMI濾波電路的設計，即允許使用更大容量的X電容，從而可使用小號電感元件達到相同的濾波效果，而X電容容量的增加并不會改變功耗。CAPZero?-3器件預計今年11月完成Nemko（美國認證）和CB（歐洲認證），因此開發人員無需對電源的X電容放電電路進行單獨的安全測試。

隨著全球?qū)δ茉春铜h(huán)境問題的日益重視，半導體供應商在推動能效提高方面正在扮演著更為主動積極的角色。PI表示將肩負起降低待機能耗與簡化電路設計的工作，為家電應用提供切實可行的節能解決方案，助力全社會實現節能環保目標。
