在電子產品創新競賽中,系統電源設計的復雜性正以前所未有的速度攀升,設計效率也成為決定產品成敗的關鍵因素之一。為應對這一核心挑戰,全球領先的半導體公司亞德諾半導體(Analog Devices, Inc., 簡稱ADI)近日發布一款綜合性云端原生平臺——ADI Power Studio。該平臺的推出,標志著ADI與工程師的互動方式發生了根本性轉變,從LTspice、LTpowerCAD等經典的本地單機工具邁向一個整合的、系統級的云端設計生態。
新時代下的電源設計的新挑戰
在如今復雜的電源設計的過程中,我們常常遇到四大挑戰。第一個是電源軌數量激增。如今常見的系統往往需要上百甚至數百個電源軌。第二個是電壓域復雜多樣。如今的系統中分布著不同種類的電壓,尤其是在以數據中心為核心的AI系統中,資料處理部分所涉及的電壓種類多達上百種,電壓轉換層級也非常多。第三個是負載功率差異巨大。不同功能單元所需的輸出電流和功率范圍極廣,從毫瓦到上百瓦的輸出功率都有。第四個是系統級相互依賴。眾多電源軌、電壓域和負載之間的相互影響與依賴關系,成為電源設計中最大的挑戰。
面對這些復雜性,傳統專注于單一元器件的設計工具已力不從心。ADI電源產品副總裁兼院士Robert Reay表示:“ADI Power Studio產品的主要功能是提供一個統一的應用平臺,使設計者能夠從起點到終點,輕松地完成整個系統級的電源設計。”
ADI Power Studio,一個覆蓋全設計流程的電源設計云端平臺

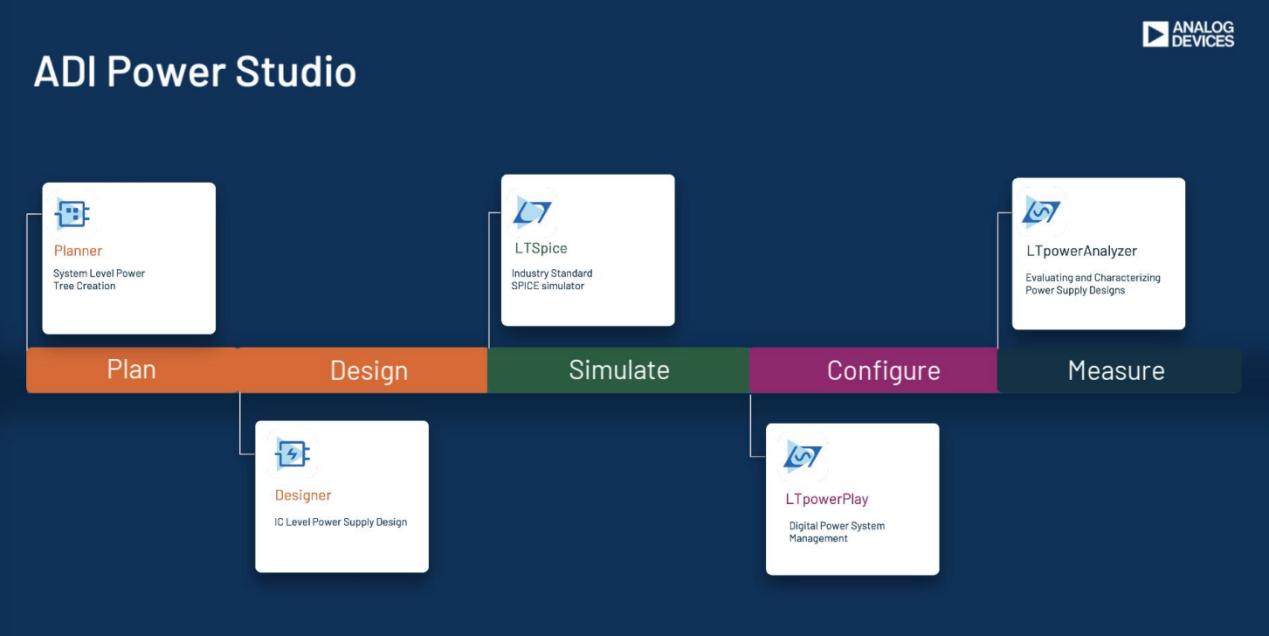

為了讓設計者能夠更輕松地使用ADI的各類電源元件,并在此基礎上完成電路系統的設計,ADI近日發布綜合性產品系列ADI Power Studio產品,可實現先進的建模、元件推薦、效率分析與仿真功能。ADI Power Studio并非是一個單一的工具,而是一個將ADI旗下經典工具與新推出的網頁端新工具,即ADI Power Studio Planner和ADI Power Studio Designer,整合成一個統一工具的平臺。它遵循電源設計的自然流程,為工程師提供從初步概念到測量和評估的全程支持,助力簡化電源管理設計和優化工作。

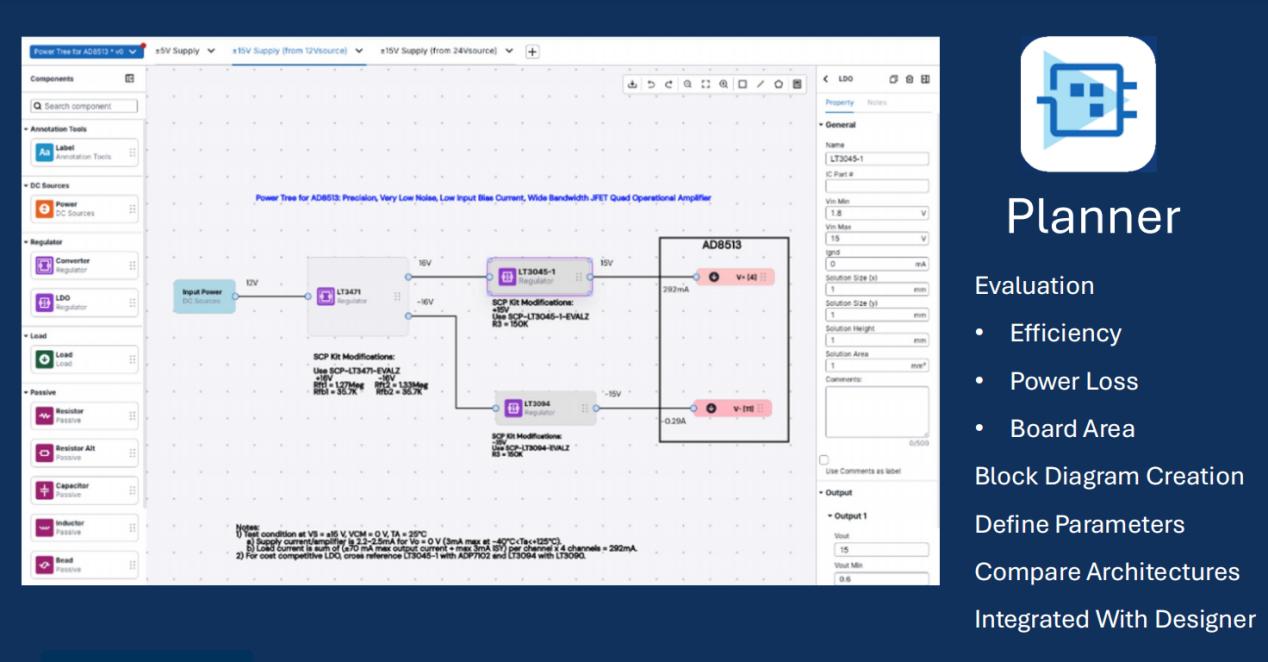

如果按照流程來說,第一階段是系統規劃部分,采用ADI Power Studio Planner。它改變了“先選芯片再拼系統”的傳統思路,幫助工程師“自上而下”地定義系統架構。作為新一代的系統級電源樹規劃網頁端工具,Power Studio Planner可為工程師提供交互式系統架構視圖,這有助于清晰地對電源分配進行建模、計算功率損耗并輕松分析系統效率。借助智能化參數搜索和權衡比較,工程師團隊從設計之初就能更快做出更好的架構決策。

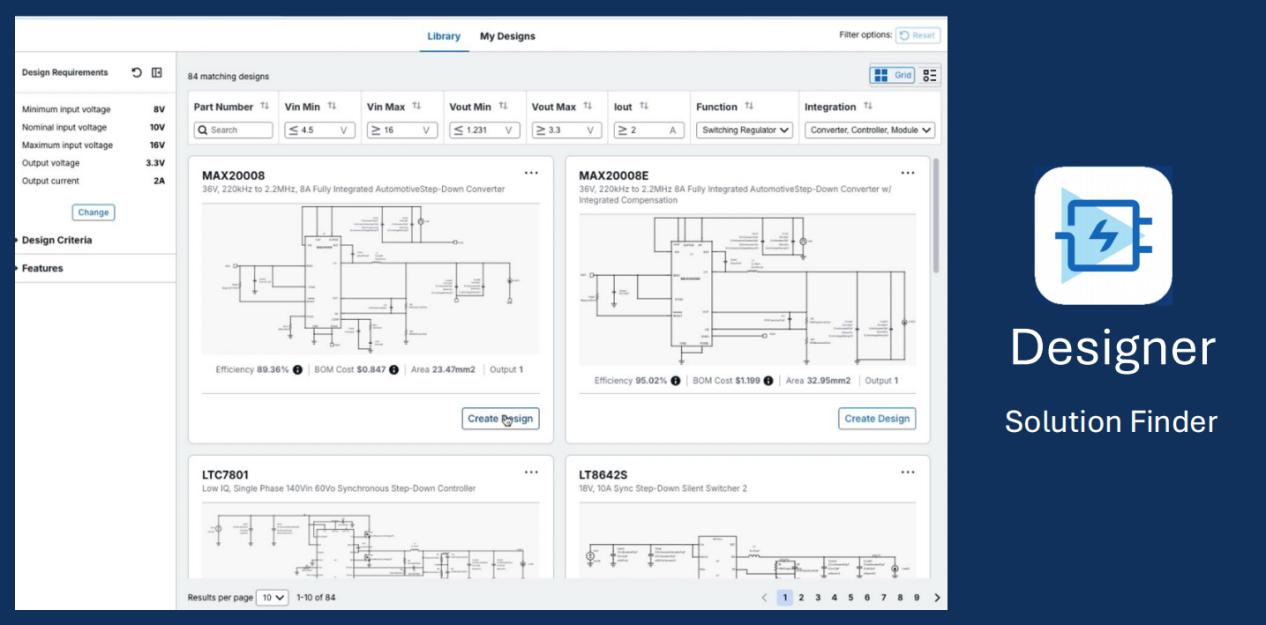

而第二個階段是設計部分。在確定了大架構后,ADI Power Studio Designer提供經過優化的器件、元件或 IC推薦,并生成包含外圍無源器件的完整電路原理圖。工程師可即時看到效率、功耗等關鍵指標的估算結果,并輕松比較不同器件的性能、尺寸和成本,進行快速權衡。作為一款強大的IC級電源設計網頁端工具,Power Studio Designer提供引導式工作流程,讓工程師能夠設置關鍵參數,放心地進行仿真、配置和評估。而且Designer支持的器件類型與產品來源無關。
設計出電路之后,我們需要進行仿真模擬,看看實際效果如何,這是第三個階段,例如使用 LTspice與SIMPLIS兩款仿真引擎進行更深層次的仿真。其中,LTspice主要適用于原凌力爾特的器件,SIMPLIS則適用于原美信的器件。二者相輔相成,在Power Studio生態系統內提供基于模型的精準仿真能力,也能提供詳細的時域和頻域分析,如環路增益、負載瞬態響應等,確保設計的穩健性。
值得一提的是,當工程師進行仿真時,如果有一些疑問或者需要修改的地方,都可以很簡單地回到上一階段,進行一些切換。例如,你改變了電容、電阻,或者 MOSFET、二極管等元件,返回修改之后,大約一至兩秒鐘內即可得到新的結果。這比傳統工程師在設計過程中需要焊接電阻、替換電容并重新測試的方式要高效得多。

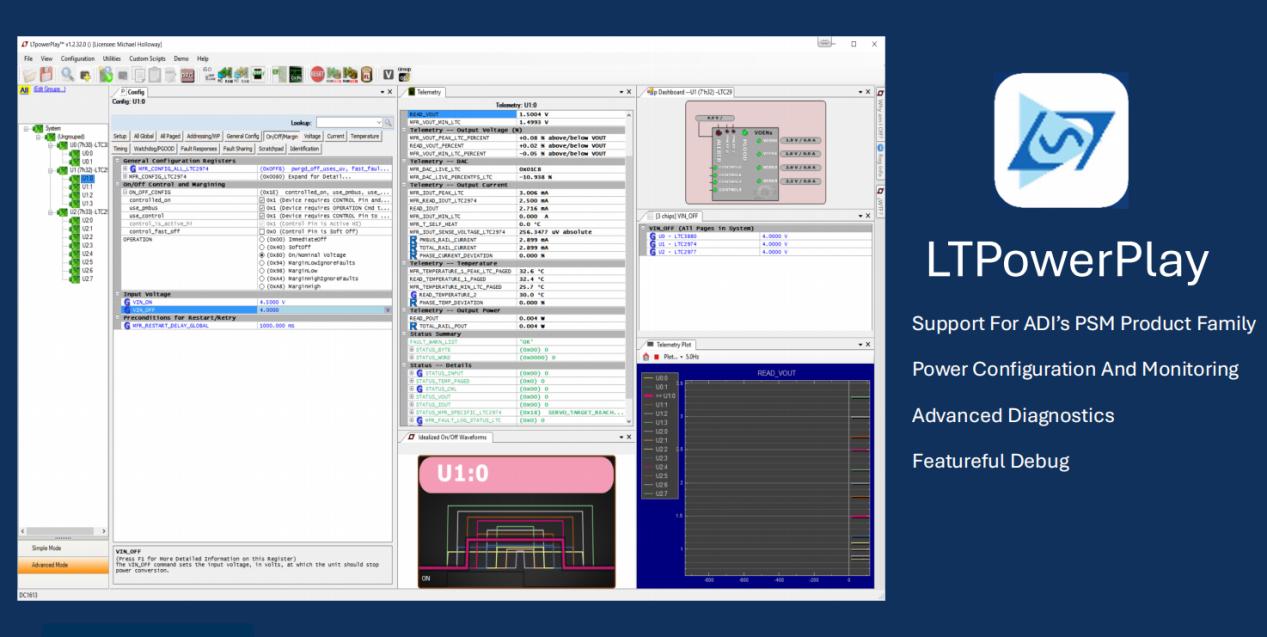

第四階段是配置階段。作為一款優秀的PC端軟件工具,LTpowerPlay最主要的好處是可以讀取實際輸出的電源結果是否符合我們的需求,包括輸出電壓、輸出電流,甚至溫度是否存在異常。如果有異常,會產生報告,讓工程師快速找出系統問題出在哪一部分。這樣的話,當板子制作回來需要進行調試時,工程師就不需要用“試錯法”挨個測量每個功能模塊,而是可以按需測試某個模塊的問題。
LTpowerPlay可用于對ADI的數字電源系統管理(PSM)IC進行配置、監測與調試。它支持許多不同的任務,包括在離線模式 (沒有硬件) 下構建可在日后保存和重新加載的多芯片配置文件。它能自動生成波特圖,幫助工程師無需手動測量即可快速完成環路補償設計,并輕松讀取和調整系統參數,定位故障點。

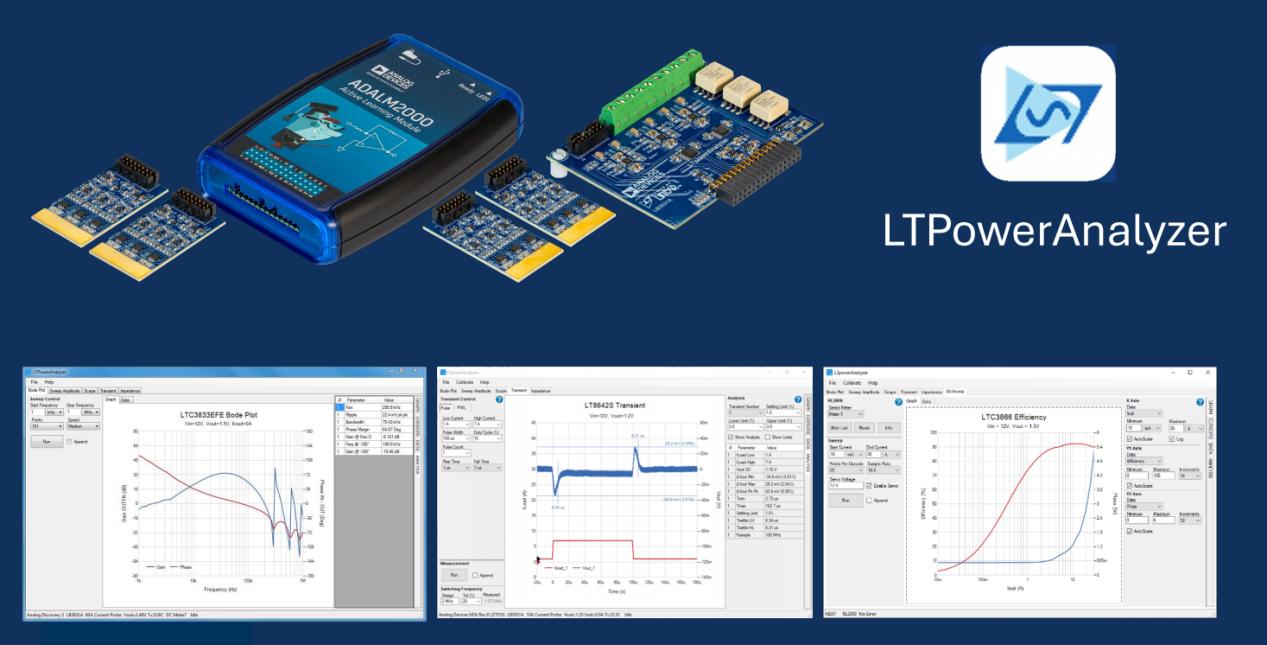

在第五階段——測量與驗證階段,ADI還有一個叫做LTpowerAnalyzer的操作便捷的PC端應用程序,用于電源設計方案的評估與特性分析。它是Power Studio中唯一的硬件工具,旨在彌合仿真與實際性能之間的差距。它支持波特圖、瞬態響應、輸出阻抗等多項測量功能,且能與EVAL-LTPA-KIT硬件實現無縫協作。它的好處是可以降低使用成本,易于攜帶,節省時間,并且隨時進行測量。
ADI電源產品副總裁兼院士Robert Reay介紹說,使用ADI Power Studio平臺的前四個步驟主要是在軟件上進行模擬。而當工程師實際制作出PCB板后,需要實地測試實際輸出結果如何的時候,ADI還提供了一個硬件測試工具,用于查看實際測試結果。LTpowerAnalyzer能以遠低于傳統儀器(可節省數萬美元成本)的投入,快速讀取實際PCB板的信息,并與最初的仿真結果進行對比。這可以幫助工程師精準定位是因設計、PCB布局還是元器件問題導致的性能偏差,極大提升調試效率。
ADI 在過去這幾年陸續合并了凌力爾特(Linear Technology)和美信(Maxim)兩家公司。目前,電源部門已將這三家公司技術整合在一起。ADI Power Studio的目標正是將所有ADI電源元器件的設計流程和工具統一整合起來。
新推出的Power Studio Planner工具不僅能用于系統規劃,還能幫助設計電源樹或電源架構,這是在系統層面使用的工具。而在完成整體系統架構后,選擇合適的元件以滿足應用需求,則是在Power Studio Designer部分完成的。兩款工具均為網頁端應用,支持即時更新和AI輔助的參數搜索。同時這兩款新工具與ADI Power Studio全套產品系列(包括LTspice、SIMPLIS、LTpowerCAD、LTpowerPlanner、EE-Sim、LTpowerPlay和LTpowerAnalyzer)相結合,能夠有效簡化整個電源系統設計流程。
總的來說,ADI Power Studio是ADI首次將分散的工具整合為一個連貫的工作流程,覆蓋從概念到驗證的全過程的平臺,主要針對電源設計,讓那些對電源器件不太熟悉,甚至是非常熟悉的工程師,在選擇ADI器件時,能夠在很短的時間內找到最正確、最有效率、最優化且最符合成本效益的方案。ADI確保每個器件模型都在自有實驗室中經過硬件驗證,因此仿真結果與實際性能高度一致。而且,整個Power Studio平臺對工程師完全免費,同時提供桌面端、網頁端的版本,并可兼容現有EDA工具,專注于電源領域,而非與之競爭。
ADI Power Studio的發布,是ADI在整合凌力爾特和美信的技術優勢后,在軟件生態上的重要里程碑。它代表了一種從元件級思維轉向系統級思維的轉變。通過提供這套免費、強大且高度整合的工具鏈,ADI不僅可以幫助資深電源工程師提升效率,更可以幫助新手工程師加速產品的開發和上市。正如Robert Reay所展望,未來ADI將通過持續的模型更新和云端互動功能,進一步簡化設計流程,鞏固ADI在電源技術領域的領導地位,并為各行各業的快速迭代與創新提供底層支持。
