DC12v升壓到DC24V,用IRFR3709Z擴流,失敗!請高手指點!急急急...


IRFR3709Z芯片發燙得很厲害,希望高手能幫忙看看電路中的參數是否正確,IRFR3709Z的接法是否正確,在此先行謝過.
全部回復(24)
正序查看
倒序查看
16282222
LV.2
2
2006-08-23 12:20
自己頂...有沒有人幫幫我,急啊!請各路英雄幫幫忙!!
0
回復
wgyuji
LV.5
3
2006-08-24 10:54
用FP5138吧,有興趣聯系我13714090504
0
回復
16282222
LV.2
4
2006-08-24 14:27
@wgyuji
用FP5138吧,有興趣聯系我13714090504
如果是好心人就幫幫忙,我是初學設計...
0
回復
2006-08-24 15:05
@16282222
如果是好心人就幫幫忙,我是初學設計...
你的線路有問題.你加我MSN:DAVIDZHU929@MSN.COM
                    QQ;153475716
  我?guī)湍憬獯?/div>
0
回復
16282222
LV.2
6
2006-08-24 20:58
@夏天的風
你的線路有問題.你加我MSN:DAVIDZHU929@MSN.COM                    QQ;153475716  我?guī)湍憬獯?/span>
要不你給我個正確的圖..
0
回復
16282222
LV.2
7
2006-08-24 21:46
@16282222
要不你給我個正確的圖..
希望有高手能給個正確的用場效應管擴流的圖...
0
回復
tzsr
LV.1
8
2006-08-24 21:54
你的線路有問題,電感放錯地方了;管子也放錯地方了
0
回復
dc89
LV.6
9
2006-08-24 22:06
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156428357.gif');}" onmousewheel="return imgzoom(this);">
0
回復
16282222
LV.2
10
2006-08-24 22:19
@dc89
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/44/1156428357.gif');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156429065.jpg');}" onmousewheel="return imgzoom(this);">

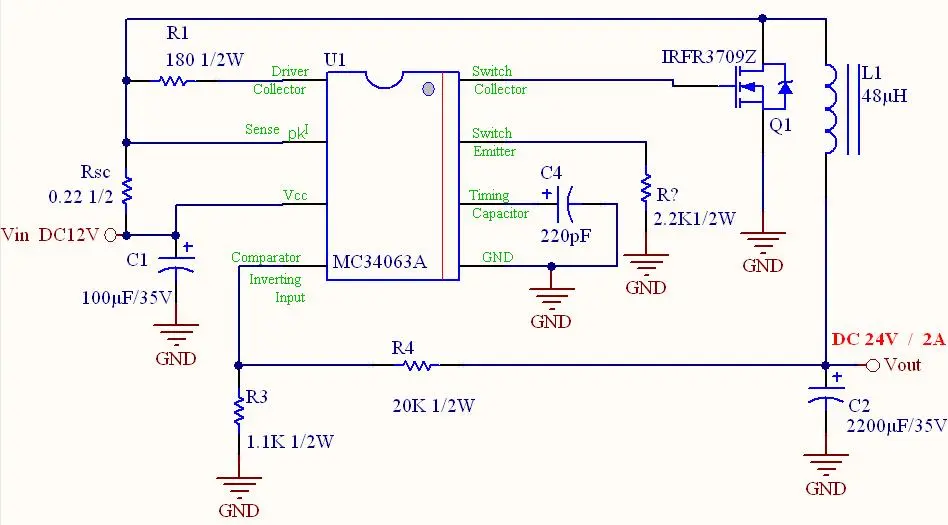

請問是不是這樣接,我試過這個接法了,接上就短路.
0
回復
dc89
LV.6
11
2006-08-24 22:23
@16282222
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/44/1156429065.jpg');}"onmousewheel="returnimgzoom(this);">請問是不是這樣接,我試過這個接法了,接上就短路.
我只加了一個二極管,沒用過,不清楚.
0
回復
qiang
LV.4
12
2006-08-25 12:33
兄弟,我來給你點意見.你的驅動電路可能有些問題,這樣MOS管肯定很燙,還有你的輸出電流有多大啊,MOS管最好是用低內阻的,還有個問題,MC34063的效率不是很高哦!
0
回復
qiang
LV.4
13
2006-08-25 12:34
還有你的頻率是多少,最好是低點,還有,你的電感取值太小,電感也很燙,好了,祝福你好運,我睡覺了!
0
回復
16282222
LV.2
14
2006-08-25 17:48
@qiang
兄弟,我來給你點意見.你的驅動電路可能有些問題,這樣MOS管肯定很燙,還有你的輸出電流有多大啊,MOS管最好是用低內阻的,還有個問題,MC34063的效率不是很高哦!
兄弟,你有什么好建議嗎??
0
回復
16282222
LV.2
15
2006-08-25 17:49
@qiang
還有你的頻率是多少,最好是低點,還有,你的電感取值太小,電感也很燙,好了,祝福你好運,我睡覺了!
我的輸出電流是2.5A. 電感我沒有發現發熱..
0
回復
hbzjcjw
LV.10
16
2006-08-25 20:29
@16282222
我的輸出電流是2.5A.電感我沒有發現發熱..
用494不更好?
0
回復
16282222
LV.2
17
2006-08-26 12:30
@hbzjcjw
用494不更好?
有那位好心的朋友,給個可用的方案..
0
回復
liucx761128
LV.5
18
2006-08-26 16:36
@16282222
有那位好心的朋友,給個可用的方案..
你的DC不知道從那里來?
脈充波形加二極管才會有DC.
RSC太大,應取0.1R或更小.
48UH太小,80-----150UH之間
380R電阻太小, 10K
220P換102P
0
回復
eroware
LV.5
19
2006-08-26 16:51
我就在用,多簡單,加一個三極管作mos的推拉輸出驅動就可以了.直接用mos肯定不行,或者干脆用大功率三極管
0
回復
10940781
LV.1
20
2006-08-26 17:09
老兄用別的IC吧, 用34063做2.5A,你別做夢了,不燙死你才怪.
用TL494還可以
0
回復
16282222
LV.2
21
2006-08-26 19:52
@eroware
我就在用,多簡單,加一個三極管作mos的推拉輸出驅動就可以了.直接用mos肯定不行,或者干脆用大功率三極管
這位兄弟,能不能把你的圖貼上來參考參考
0
回復
16282222
LV.2
22
2006-08-26 19:54
@10940781
老兄用別的IC吧,用34063做2.5A,你別做夢了,不燙死你才怪.用TL494還可以
你有用TL494做12V輸入24V輸出2.5A的圖嗎?可否提供參考..
0
回復
16282222
LV.2
23
2006-08-26 19:56
@liucx761128
你的DC不知道從那里來?脈充波形加二極管才會有DC.RSC太大,應取0.1R或更小.48UH太小,80-----150UH之間380R電阻太小,10K220P換102P
這位老師,你能不能在我的圖上幫我改改,在此先謝過了..
0
回復
qiang
LV.4
24
2006-08-28 09:19
@16282222
你有用TL494做12V輸入24V輸出2.5A的圖嗎?可否提供參考..
應該可以做到,你自己可以先做做實驗啊,他輸出有兩組,一邊1.25A是不會很熱的,知道不!
0
回復
16282222
LV.2
25
2006-08-28 11:00
@qiang
應該可以做到,你自己可以先做做實驗啊,他輸出有兩組,一邊1.25A是不會很熱的,知道不!
這位兄弟,可否把圖貼上來,小的初學電路.先行謝過..
