大功率開關電源帶不起負載,請高手指點
我這邊最近在做一個功率較大的電源但帶不起負載,請各路大俠幫忙指點一下問題出在哪里
全部回復(5)
正序查看
倒序查看
@zuofulin
以下是這個電源的原理圖1158483067.pdf

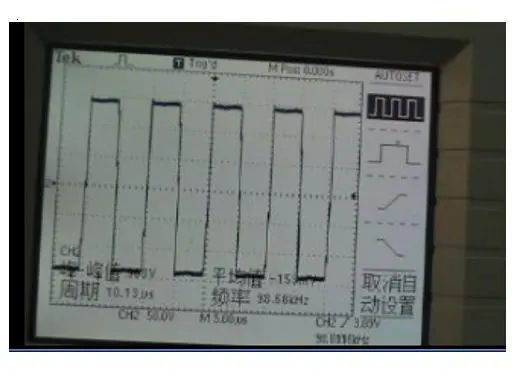

這是沒帶載情況下IGBTq502.q501中點端的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1158483648.jpg');}" onmousewheel="return imgzoom(this);">

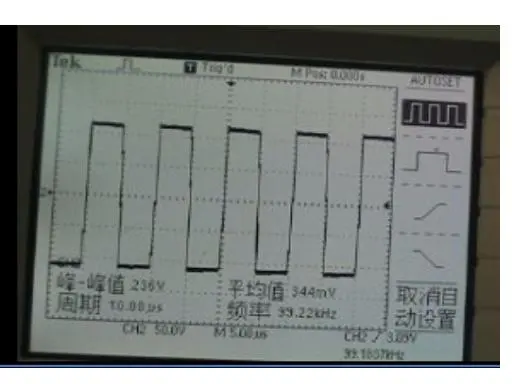

這是帶輕載情況下IGBTq502.q501中點端的波形用變頻器觀看顯視約為500W左右的消耗功率
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1158483832.jpg');}" onmousewheel="return imgzoom(this);">

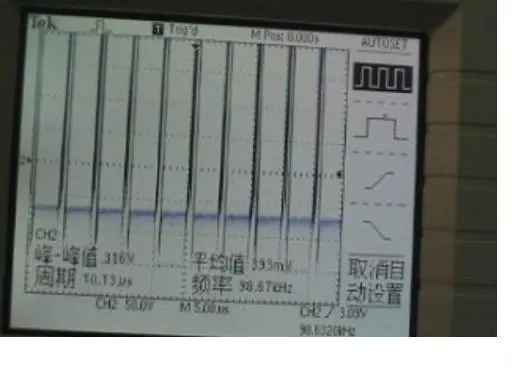

這是帶載情況下IGBTq502.q501中點端的波形用變頻器觀看顯視約1100W左右的消耗功率,波形已經變形了,這種情況下IGBT很容易炸掉
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1158484034.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1158483648.jpg');}" onmousewheel="return imgzoom(this);">
這是帶輕載情況下IGBTq502.q501中點端的波形用變頻器觀看顯視約為500W左右的消耗功率
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1158483832.jpg');}" onmousewheel="return imgzoom(this);">
這是帶載情況下IGBTq502.q501中點端的波形用變頻器觀看顯視約1100W左右的消耗功率,波形已經變形了,這種情況下IGBT很容易炸掉
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1158484034.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zuofulin
這是沒帶載情況下IGBTq502.q501中點端的波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1158483648.jpg');}"onmousewheel="returnimgzoom(this);">這是帶輕載情況下IGBTq502.q501中點端的波形用變頻器觀看顯視約為500W左右的消耗功率[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1158483832.jpg');}"onmousewheel="returnimgzoom(this);">這是帶載情況下IGBTq502.q501中點端的波形用變頻器觀看顯視約1100W左右的消耗功率,波形已經變形了,這種情況下IGBT很容易炸掉[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1158484034.jpg');}"onmousewheel="returnimgzoom(this);">
另外請問如果IGBT中點波形如果變成圖3那樣的話,那SG3525的OUTA OUTB波形也會變成圖3的波形那樣嗎?我這邊實測是的OUTA OUTB也是變成圖3那樣了,請問這問題是PWM的問題還是2113驅動或或率輸出問題,不過可以確定不是軟開關LLC諧振的問題,因?yàn)槲以阎C振電感去掉后還是有該現象!
