是不是Mosfet 的耐壓不夠啊?

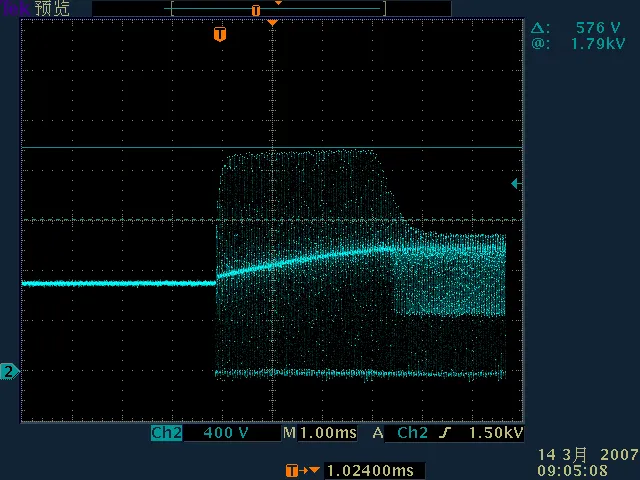

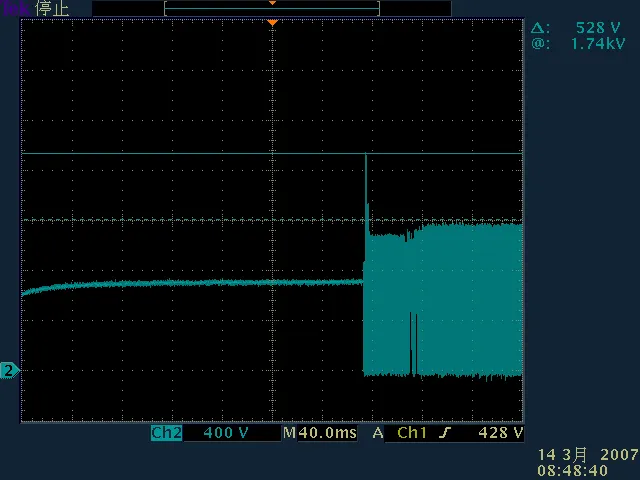

啟機的Vds高,是因?yàn)槟愕木弳?dòng)沒有做好!可能啟機的電流都會有點大的.

1500V 的MOS管? 如果開關頻率不是很高,還是用IGBT吧.高壓且大電流下,IGBT更有優勢.

調整一下匝比,NP:NS小一點.
電路充許的話加個緩啟動.在開機時讓占空比從小慢慢的變大

緩啟動不是很懂啊,能否簡單說說.前面做實驗,原邊炸了好多次,至今沒有找到確切原因.雖然供電電壓大,但是電源的功率很小,大概只有20多W的.

因?yàn)閱?dòng)時,反饋沒有建立那麼PWM IC會以最大D來輸出脈衝.
導致開通瞬間的電流很大,不知道你用的是甚麼芯片,2842的話一般是用BJT和電容配合來使1腳的緩慢的上升,或更簡單的在一腳來各ZENER接GND來限制其最大D.

緩啟動你可以看一下安森美公司的3842手冊,上面有詳細的電路.

這么高的毛刺可能是變壓器沒繞好,漏感太大引起的.建議你重新繞一個

還有調整一下你的RCD電路,另外試著增大驅動電阻,調到20~40

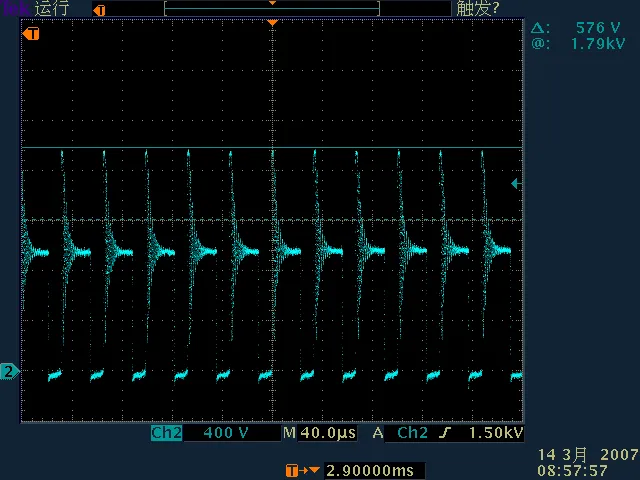

謝謝以上兩位,那不是一個毛刺的,是一組開關波形的,下面是我的線路,不知道1 2腿之間這樣連,對不對?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173939506.gif');}" onmousewheel="return imgzoom(this);">

**此帖已被管理員刪除**

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173942277.gif');}" onmousewheel="return imgzoom(this);">

應該是漏感引起的.因?yàn)榘l(fā)生在關斷時刻.你改變一下rcd鉗位電容值,0.1u可不可以.1,2腳電阻可以改為180k,若是響應不好還可以並連一個pf的電容,470的就可以.
r28位甚麼這麼小阿 要是防靜電10k就可以,這樣還減少損耗.
d4可以串聯一個小電阻60ohm就可以
若是都不行的話,那就只能從新繞只變壓器了

1 2你接成比例環節了,這樣輸出和給定的偏差較大,1 2腳并一個或者串一個電容 組成比例積分環節

可能的原因有三個,一,你看一下變壓器的漏感是不是偏大,
               二,你看一下占空比是不是設計得不對,
               三,你看一下驅動MOSFET的柵極是不是產生了諧振

謝謝你,變壓器是委托專門的變壓器廠家繞的,我也懷疑是否產生了諧振,但對諧振不是很懂得.

看波形是自激了,從新調整你的回授電路.

這個還是建議你量一下,才好確定是什么原因?

加入緩啟動電路,另外調4腳頻率的參數把最大占空比限制住.
不知道你關機的時候會不會也沖的這么高

兄弟,把反饋加3TS馬上搞定

真是哪樣嗎??我去試試

謝謝你,我們公司暫時不允許用qq,站內多多聯系.

討論下:
1、從你提供的波形圖看,穩定時變壓器工作在斷續模式下;
2、你的反射電壓設置的比較高,匝比比較大;
這樣在剛開機的時候,變壓器工作在連續模式下,使得漏感貯能相應增加,同樣吸收能力下,尖峰就高起來了.
建議考慮調整下變壓器參數.
我做過630V輸入,12V輸出的,反激后的電壓也就800V不到,不過功率比你小點,10多W吧.用的是900VMOS,吸收用的是MUR1100,你的吸收管感覺比較浪費,呵呵.
另外,PCB方面也要注意下,具體沒圖就不討論了,自己也是半桶水,哈哈
有結果了,給我個回復吧,我也想知道下原因,來驗證下思路.
