目前無電解電容開關電源的設計難點

目前無電解電容開關電源的設計難點，目前普遍功率都做不上去，基本幾W到十幾W。應該最主要的是電容的問題，這個問題未來會如何克服，大家一起討論一下無電解電容設計的難道在哪里，成本是不是有所增加。

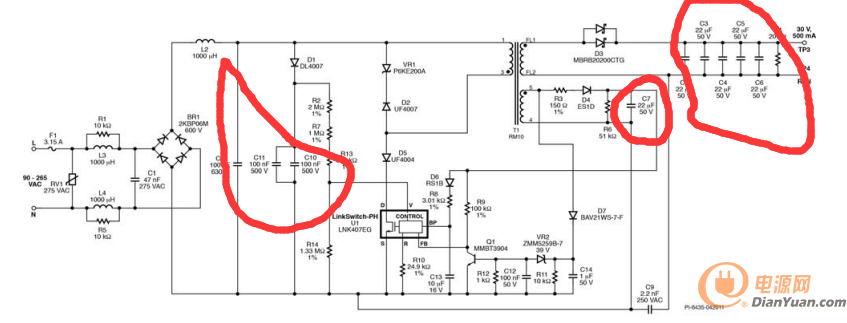

QQ截圖20150509003203

這是一個15W的無電解電容方案。采用的電容并不多。輸出工6顆22uf的陶瓷電容的選擇。

全部回復(20)
正序查看
倒序查看
tanb006
LV.10
2
2015-05-26 08:34

無電容并非是要降低成本。

而是提高可靠性。

避免電解的壽命問題。

0
回復
2015-06-04 19:55
@tanb006
無電容并非是要降低成本。而是提高可靠性。避免電解的壽命問題。
樓上說的對，成本并沒有降低，是為了可靠性才提出的。
0
回復
tanb006
LV.10
4
2015-06-04 20:43
@flowerhuanghua1
樓上說的對，成本并沒有降低，是為了可靠性才提出的。

關于成本。倒是體積小了不少。

首先，電容個頭小了。相應容量也會妥協。

而頻率被倒逼的提高。帶來的好處就是變壓器也小了。

整體體積會大幅的減小。或許在外殼上能省下一點點銀子.HOHO

0
回復
lkpn
LV.4
5
2016-09-16 22:52

樓主的這張圖有清晰點的嗎？

0
回復
2016-10-08 22:01
@tanb006
無電容并非是要降低成本。而是提高可靠性。避免電解的壽命問題。
樓主說的是無電解電容并非無電容，只是多并了許多貼片電容，目前無電容還是有局限性。
0
回復
tabing_dt
LV.10
7
2016-10-09 16:25
@tanb006
無電容并非是要降低成本。而是提高可靠性。避免電解的壽命問題。
有無電容的電源方案嗎？輸出無電容的話紋波怎么處理？有原理圖發上來看看嗎？如果有想了解一下。
0
回復
2017-01-06 07:51
無電解電容開關電源目前也只是比較適用于對紋波要求不高的LED產品，電源輸出端并這么多貼片電容也不見得成本就低，紋波說不定就增大了。
0
回復
2017-01-13 16:08
電解的壽命就是開關電源的壽命，無電解電容開關電源的設計就是妖避免這種結果。
0
回復
trllgh
LV.10
10
2017-01-14 17:25
@ycdy09@163.com
電解的壽命就是開關電源的壽命，無電解電容開關電源的設計就是妖避免這種結果。
無電解電容的話輸出紋波會比較大吧，目前只比較適合用在紋波要求不高的LED應用場合？
0
回復
opingss88
LV.10
11
2017-02-03 22:37
電解電容一個是體積大，壽命低，耐用性不太好，會導致整機的使用壽命下降
0
回復
opingss88
LV.10
12
2017-02-03 22:40
@眼睛里的海
樓主說的是無電解電容并非無電容，只是多并了許多貼片電容，目前無電容還是有局限性。
并聯的可能是陶瓷電容，不太可能是貼片電容，容量有限做不大
0
回復
truim333
LV.9
13
2017-02-05 10:47
@大海的兒子
無電解電容開關電源目前也只是比較適用于對紋波要求不高的LED產品，電源輸出端并這么多貼片電容也不見得成本就低，紋波說不定就增大了。
電解電容單位體積的電容量非常大，比其它種類的電容大幾十到數百倍，除非方案用的容值不大
0
回復
truim333
LV.9
14
2017-02-05 10:49
@trllgh
無電解電容的話輸出紋波會比較大吧，目前只比較適合用在紋波要求不高的LED應用場合？
那必須用其他種類的電容來代替，比如陶瓷電容，否則輸出紋波是不能接受的
0
回復
2017-02-05 11:19
@tanb006
無電容并非是要降低成本。而是提高可靠性。避免電解的壽命問題。
0
回復
2017-02-05 19:34
@ycdy09@163.com
電解的壽命就是開關電源的壽命，無電解電容開關電源的設計就是妖避免這種結果。
電解電容的壽命怎么算比較正確，跟哪些因數有關系？大家在設計電源的時候有估算過電解電容的壽命沒？
0
回復
@tanb006
無電容并非是要降低成本。而是提高可靠性。避免電解的壽命問題。
無電解電容設計的難點就是在不用電容濾波的情況下怎么樣控制輸出紋波。
0
回復
2017-07-13 20:42
@flowerhuanghua1
樓上說的對，成本并沒有降低，是為了可靠性才提出的。
    不用電解電容就是為了防止電解的電解液壽命影響整個電源的壽命。
0
回復
x34242980
LV.9
19
2017-07-13 21:11
@tabing_dt
有無電容的電源方案嗎？輸出無電容的話紋波怎么處理？有原理圖發上來看看嗎？如果有想了解一下。
不使用電解電容可以使用多個高頻貼片電容來濾波控制輸出的紋波。
0
回復
x1995418
LV.8
20
2017-07-15 10:28
@truim333
那必須用其他種類的電容來代替，比如陶瓷電容，否則輸出紋波是不能接受的
電源電路中用于平滑用途的鋁電解電容器的壽命非常短。如果采用MLCC替換鋁電解電容器的話，MLCC的壽命會比LED元件還要長很多，因此照明器具整體可輕松確保4萬小時的壽命。
0
回復
lscau03126
LV.2
21
2017-07-16 15:04
不是為了降成本吧
