鋰電池保護板

玩太陽能已經有一些時間了，首先作為離網系統，電池顯得非常重，也是成本最高的一部分，鉛酸電池似乎不能滿足我們，鋰電池的大電流充放性能，很好的配合太陽能發電系統，但是因?yàn)楸Ｗo(hù)板的種種原因。阻礙著鋰電池發展。所以我們做了一系列的鋰電保護板，主要分為太陽能應用及電動車。我們釆用的單個IC，可實現對3-4-5節電池的過充電、過放電、放電過電流、均衡功能，以及充電過電流狀態的檢測和保護。通過級聯可以達多串（如16串，20串及3-20串全規格）精度25MV。（像431之類我就不表態了），因?yàn)槭峭庵?0V3.5A均衡MOS，均衡電流大小的問題就沒了，更要關心的均衡
熱量的問題。特別是MOS的D極連接至大銅皮，有一小段是不加錫的，作用是值得深思的。

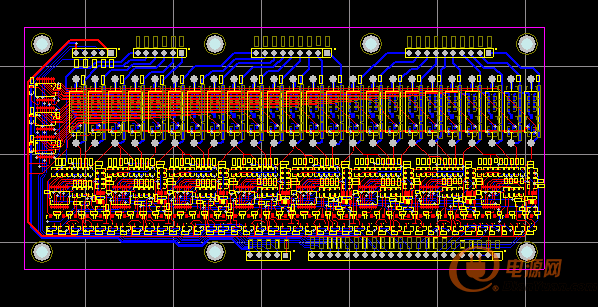

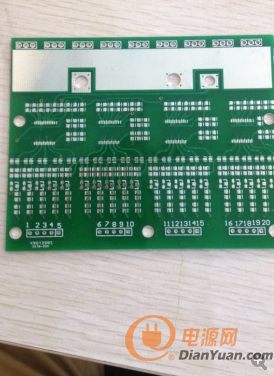

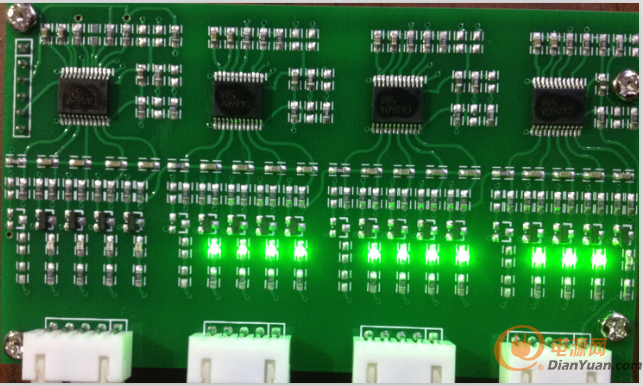

簡潔的電路布局。多層PCB的結構，可以靈活的選擇電流。

C7228BC3C2499477D04CB58FB18748D8





H(H%X]ZDD8C8N7X`KHEU@MB

LPM9V4M%{[OCD_ICDEH2U{4

}{`M0C)0}`8B}K[S68K7ZXY

$}%ET$Z_KDW20_$S7TA]JSO

O5}25{00J@Z)A@0_Z)JP{M4

全部回復(43)
正序查看
倒序查看
2015-07-12 19:22

好東西，精品，該頂！

這個均衡電流是多大的呢？

0
回復
家順
LV.5
3
2015-07-12 19:29
@lizlk
好東西，精品，該頂！這個均衡電流是多大的呢？
謝謝張工支持，回張工，如果配合散熱器外殼，1A不在話下。僅靠PCB100MA是沒壓力的，我們采用的是MOS，非431之類的，所以均衡電流無需關注。我們應該更關心均衡熱量
0
回復
2015-07-12 19:48
@家順
謝謝張工支持，回張工，如果配合散熱器外殼，1A不在話下。僅靠PCB100MA是沒壓力的，我們采用的是MOS，非431之類的，所以均衡電流無需關注。我們應該更關心均衡熱量

是的，需要關心 均衡功耗問題，在單位面積/體積下的熱量積累，需要在測試下做一個參考。

相信你這個熱設計是非常好優秀的！

0
回復
家順
LV.5
5
2015-07-12 20:00
@lizlk
是的，需要關心均衡功耗問題，在單位面積/體積下的熱量積累，需要在測試下做一個參考。相信你這個熱設計是非常好優秀的！

不愧為高手,我們通常應用分類，如電動車容量較小，50MA為宜，因?yàn)殡娷嚾舾邷?，結果。。。，太陽能方面，電池容量都比較大。故需大均衡電流。保障其一致性。至于熱設計方面，實測連續24小時100MA，并未發現影響IC穩定的危險
0
回復
2015-07-12 23:01
@家順
 不愧為高手,我們通常應用分類，如電動車容量較小，50MA為宜，因?yàn)殡娷嚾舾邷兀Y(jié)果。。。，太陽能方面，電池容量都比較大。故需大均衡電流。保障其一致性。至于熱設計方面，實測連續24小時100MA，并未發現影響IC穩定的危險
不錯，支持下
0
回復
家順
LV.5
7
2015-07-12 23:02
@象山寶馬電腦
不錯，支持下

謝謝支持

0
回復
lbys518
LV.4
8
2015-07-13 17:22
價格方面 呢
0
回復
家順
LV.5
9
2015-07-13 18:36
@lbys518
價格方面呢
無法告之，因?yàn)?

不知道需

 求

0
回復
2015-07-13 21:01
好東西啊 不用風扇嗎
0
回復
家順
LV.5
11
2015-07-13 21:36
@鳳凰息梧桐
好東西啊不用風扇嗎
如果拿10A的，用在100A的上面，真要風扇了
0
回復
sqxiao
LV.1
12
2015-07-14 07:13
@家順
[圖片]如果拿10A的，用在100A的上面，真要風扇了

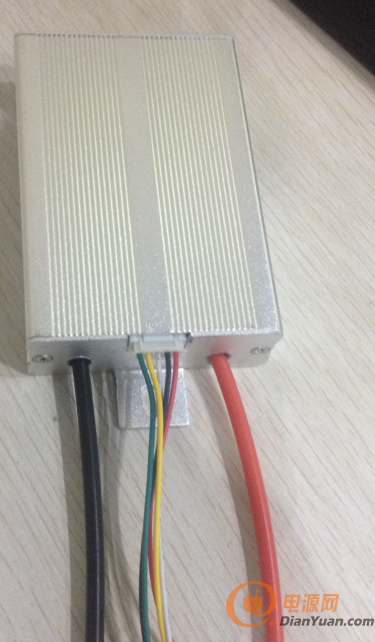

外殼很好，比那些不穿衣服的好多了
0
回復
2015-07-14 09:45
@sqxiao
外殼很好，比那些不穿衣服的好多了
關鍵是家順的核心很好，是專門的IC在管理，不是431加幾個光耦的那種東西的。
0
回復
家順
LV.5
14
2015-07-14 10:52
@lizlk
關鍵是家順的核心很好，是專門的IC在管理，不是431加幾個光耦的那種東西的。
外行看熱鬧 內行看門道，我只能這樣理解。一組鋰電的使用壽命很大一部分取決于保護板的穩定性。
0
回復
國記0709
LV.1
15
2015-07-14 19:26
支持很工整漂亮
0
回復
家順
LV.5
16
2015-07-14 20:41
@國記0709
支持很工整漂亮

謝謝，支持

0
回復
0565pan
LV.8
17
2015-07-15 14:38
@家順
謝謝，支持
支持  簡潔的板，性能應該優異
0
回復
家順
LV.5
18
2015-07-15 17:35
@0565pan
支持 簡潔的板，性能應該優異[圖片]
因?yàn)?

我們采用的是專門用于鋰電管理的IC，其包含了過充電、過放電、放電過電流、均衡功能，以及充電過電流狀態的檢測和保護。故無需過多外圍元件，一致性極好，相對其它IC，也就顯得間潔了，因此曾有人問我，你這個是不是縮水型的。

0
回復
2015-07-16 16:51
@lizlk
關鍵是家順的核心很好，是專門的IC在管理，不是431加幾個光耦的那種東西的。
**此帖已被管理員刪除**
0
回復
2015-07-16 16:59
@zhusiheng218
**此帖已被管理員刪除**

24串電壓采樣和均衡板

0
回復
nyh20028319
LV.5
21
2015-07-25 14:02
想問一個問題，兄弟畫板用什么軟件畫的？
0
回復
陌生
LV.1
22
2015-07-25 18:23
@家順
謝謝張工支持，回張工，如果配合散熱器外殼，1A不在話下。僅靠PCB100MA是沒壓力的，我們采用的是MOS，非431之類的，所以均衡電流無需關注。我們應該更關心均衡熱量
可不可以教教我電工。
0
回復
songzhiguo
LV.1
23
2015-09-12 22:13
家順也是電源網里的大神級
0
回復
13590587660
LV.4
24
2015-09-12 22:22
回個帖！證明來過
0
回復
家順
LV.5
25
2015-09-12 23:33
@13590587660
回個帖！證明來過

謝謝，各位支持

0
回復
2015-09-15 16:05
@家順
謝謝，各位支持

樓主，您可以說一下，你板材上所有的專用芯片不？說了這么多了，講了一些的原理和性能，還沒有說一下，您這個產品的這么好性能的驅動芯片呀！！

0
回復
2015-09-16 19:53
您這個保護板均衡在放電時候會不會也啟動？我以前買過一塊保護板要放電到4伏以下才不會啟動，不然在放電情況也會工作，其實要是在充電時候啟動均衡，放電時候就均衡功能休眠就好
0
回復
家順
LV.5
28
2015-09-16 20:08
@愛好電子的銀
您這個保護板均衡在放電時候會不會也啟動？我以前買過一塊保護板要放電到4伏以下才不會啟動，不然在放電情況也會工作，其實要是在充電時候啟動均衡，放電時候就均衡功能休眠就好

你好，這個問題應該是這樣的，我猜你的是4.2V的鋰電，4V以下才停止，是什么方案就不知道了。標準應該是4.25停止充，4.2V開啟均衡，4.2V以下解除均衡，那么在放電期間，電池幾乎不會在4.2以上的，所以不用在意放電均衡的問題。

0
回復
家順
LV.5
29
2015-09-16 23:21
@愛好電子的銀
您這個保護板均衡在放電時候會不會也啟動？我以前買過一塊保護板要放電到4伏以下才不會啟動，不然在放電情況也會工作，其實要是在充電時候啟動均衡，放電時候就均衡功能休眠就好
另外,我們還有一款比較人性化的，如果電池組中各單元電壓一致，無論充放電，均衡都不會開啟，當某個單體與其它單體有壓差時開啟均衡，主要針對于對溫度比較敏感的應用（如電動車），因?yàn)槭潜粍?dòng)均衡，溫度不可忽視。
0
回復
2015-09-22 21:02
@家順
謝謝張工支持，回張工，如果配合散熱器外殼，1A不在話下。僅靠PCB100MA是沒壓力的，我們采用的是MOS，非431之類的，所以均衡電流無需關注。我們應該更關心均衡熱量
你這個做過實驗嗎？有現成的板子沒有？
0
回復
家順
LV.5
31
2015-09-22 22:42
@南極物語
你這個做過實驗嗎？有現成的板子沒有？
出貨中
