方案名稱：僅僅3個元器件可PWM調光的線性降壓LED 恒流驅動器7131【最大輸出3A】

7131是一種帶PWM 調光功能的線性降壓LED 恒流驅動器，僅需外接一個電阻和一個NMOS 管就可以構成一個完整的LED 恒流驅動電路，調節該外接電阻就可以調節輸出電流，輸出電流可調范圍為10mA 到3000mA。7131內置過熱保護功能，可有效保護芯片及MOS 管，避免因過熱而造成損壞。7131具有很低的靜態電流，典型值為49uA。7131帶PWM 調光功能，可通過在DIM 腳加PWM 信號調節LED 電流。7131采用SOT-89-5 和SOT23-5封裝。

品牌名稱：OC

方案特點：

1、電源電壓：2.5V~5.5V

2、低靜態電流：49uA

3、輸出電流：10mA 到3000mA

4、PWM 調光：最高頻率10KHz

5、輸出電流精度：優于±4%

6、內置過熱保護

7、電源電壓可擴展至400V 以上

8、外圍簡單，恒流性優異<3%

9、全系列可支持PWM信號調光1KHZ-10KHZ，1kHZ調光頻率下，輸出電流調節比例準確，最大誤差小于2%（D<10%時）

10、7131外驅能力同類產品最優秀，MOS可選擇性很廣，客戶可選擇性價比更好的MOS設計方案

11、靜態電流同類產品最低，小于30uA

12、全系列保護功能完善：過溫保護，短路保護

應用范圍:

l  線性LED 照明驅動

l  LED 手電筒、LED 臺燈、LED 礦燈、

l  LED 指示燈等

典型應用電路：

封裝及管腳分布：

管腳定義：

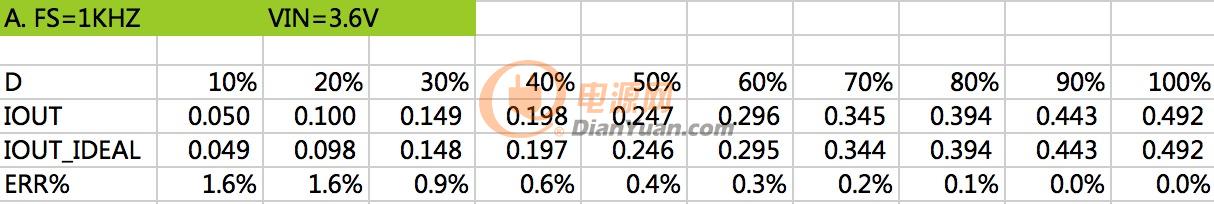

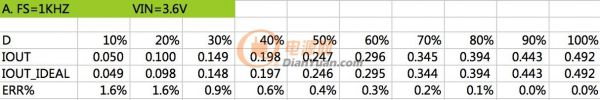

PWM調光性能測試：

聯系方式：

深圳市惠新晨電子有限公司

手機：18098901409

QQ：657387201
