在ebay上買了兩個700w電源，輸出12v56a，外加3.3v，-12v，10.5v輸出
（包裹很驚奇的不是“中國郵政”，我ebay上買的幾乎全是中國寄來的。）
我是這么用的
功率很強，不錯
重點是沒什么電子產品能耐我虐
于是：
暴力拆解
讓不要摸散熱片是因?yàn)樗軤C，不是因?yàn)闊岬?。?！?span>
先拆點磁性原件，比較有成就感
然后拆電容
還有所有貼著散熱片的元件
并沒有成功拆下。。在110v用220v的低端電烙鐵真的很艱辛
用的20n60c3，mos管，600v，20a 封裝好丑，TO-220，希望它是大體積封裝的呢
柵極上有鐵氧體磁環。感覺就快要碰到源極了。
貌似用的704硅膠粘上再用鐵夾片夾住的（夾片已拆，不知這個物體學名是什么）

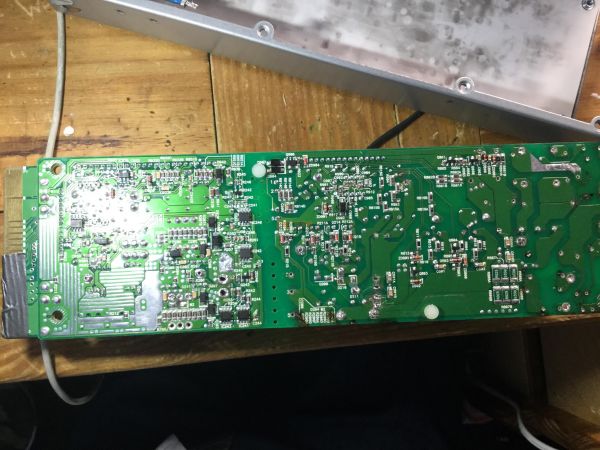

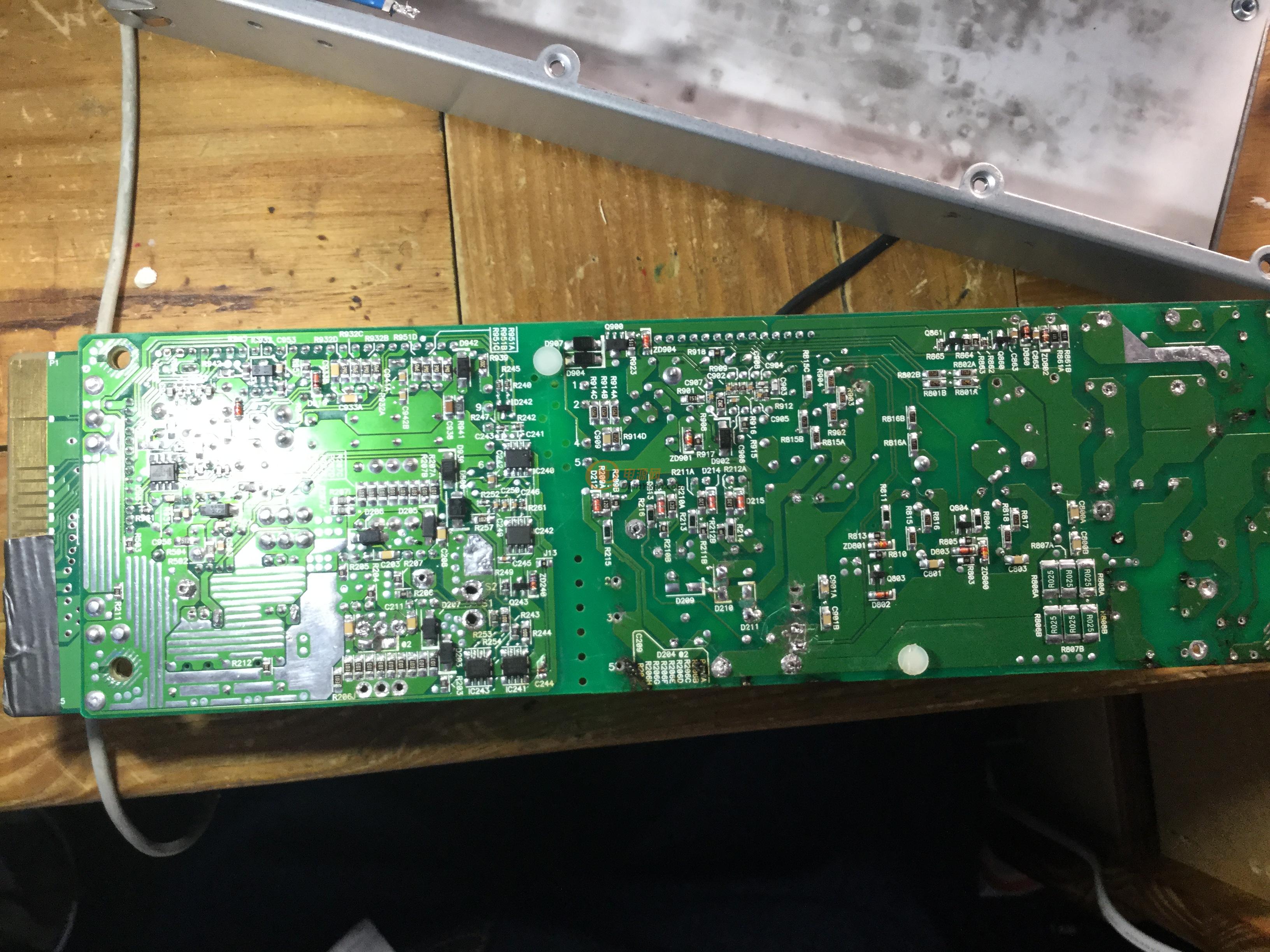

瘡痍的背面，滿是電烙鐵的痕跡
可見電阻的使用方法，一大堆并聯。
做工超好，焊錫超少
主變壓器已拆
后級濾波部分，輸出電容，大電感已拆，三線并聯的，可以在帖子開始的地方找到，從左起第二個（注意最左邊那個是one cent...)
康銅絲，可能輸出電容，后級取樣排線（不敢定言)
輸出部分。中心藍色白頭應該是溫度傳感器，而且是室溫性溫敏電阻，如此安裝，求助是如何作用。難道有室溫補償？
復雜的驅動板。想請問下有沒有可能再利用？ 只要最基礎的方波發生器功能。其他功能如pwm，各種保護，各種濾波信號全部放棄？
如圖右上角有個插口，一直空著的，邊上寫著TEST,有沒有可能利用？我這里買pwm都驅動板貴得非人類
光耦質量真棒！

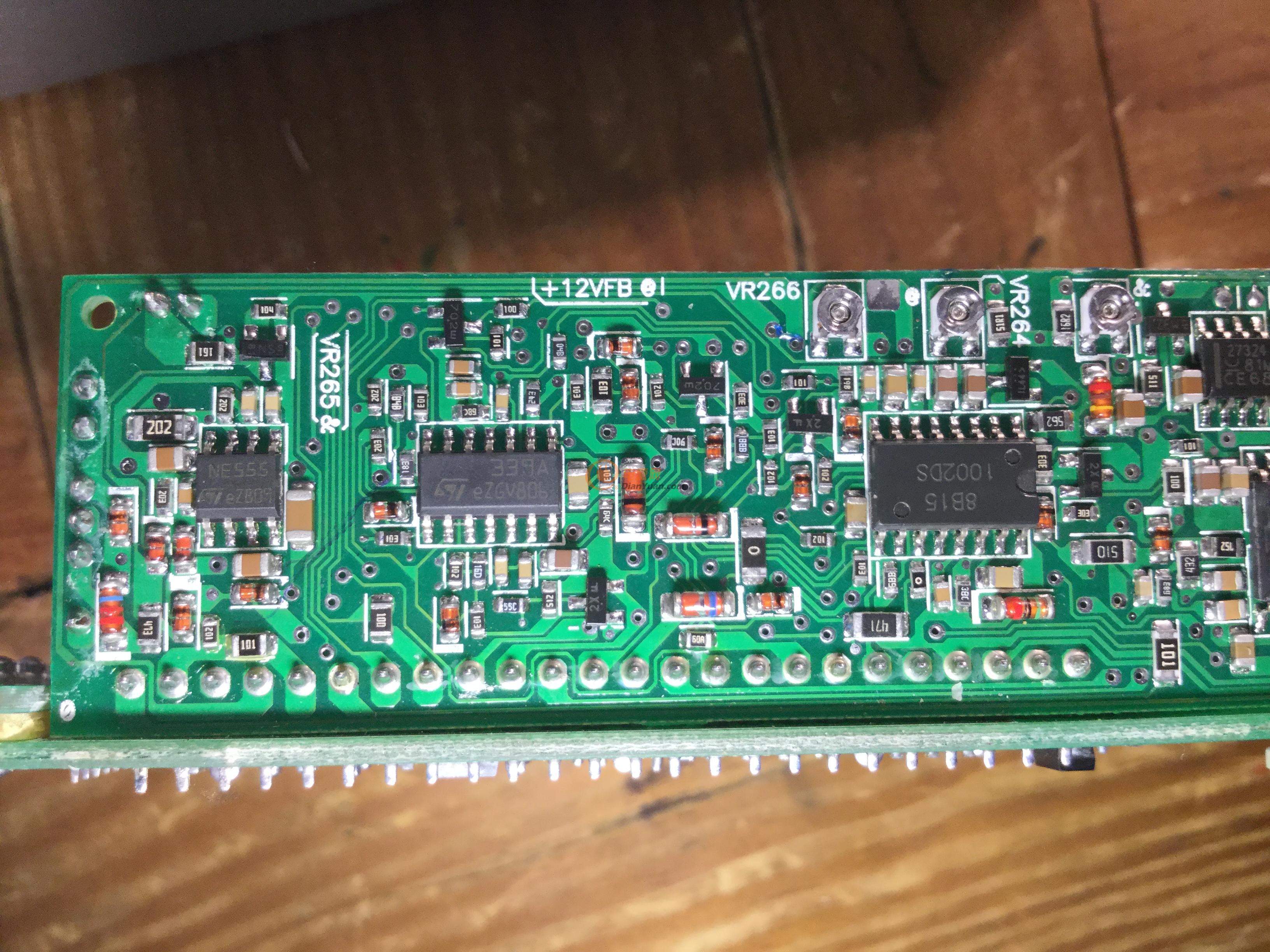

反面還有運放，和4個未知的芯片，其中有一個芯片引腳比較密集
以后會補上詳細圖，這個板很難拆
主變次級周圍電路
可見電阻并聯方式
難得的一枚認識的芯片
主mos外圍電路，可見2R2電阻變色，不知是設計問題還是過熱損壞
同樣是串并電阻的方式
主散熱片反面的熱敏電阻，位置在主mos正對面
兩主變對比
較新機器里的主變沒有刷漆
較舊的刷漆并且有明顯裂紋
下面我會發上電測試和熱管理的帖，謝謝閱讀。
