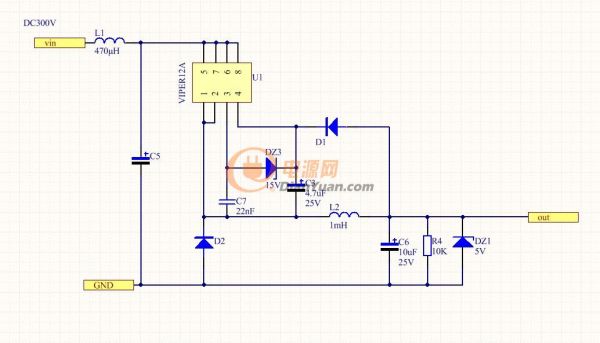

VIP12A/5V電源各位幫我看看有什么問題么？

5V

我是按照資料實例改的，我現在有幾個問題：

1、C5兩端電壓大概是多少；

2、D2兩端電壓大概是多少；

3、如何控制輸出電流，怎么計算；

4、我比較擔心這款電源的效率，有什么改進的辦法么？

新人一個，問題比較多，各位幫幫忙，謝謝啦。

全部回復(8)
正序查看
倒序查看
2016-04-28 10:57
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
kaoloo
LV.7
3
2016-04-28 11:14
你可以先詳細的研讀一下他們的規格書?？纯凑５墓ぷ鳡顟B(tài)下，每個腳位的電壓，波形。和你實測的有沒有什么差異。當然，是IC的原廠。可以提供相應的整套方案，可以和你共同設計開發產品。
0
回復
2016-04-29 09:52

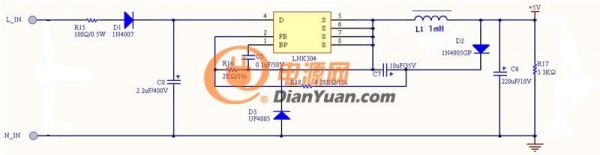

這個BUCK電路是利用輸出電感上的電壓給芯片供電兼反饋的，從供電電壓范圍來看，viper12做不了5V輸出。換LNK304試試。

0
回復
ZOURI
LV.2
5
2016-04-29 18:00
@ymyangyong
這個BUCK電路是利用輸出電感上的電壓給芯片供電兼反饋的，從供電電壓范圍來看，viper12做不了5V輸出。換LNK304試試。[圖片]

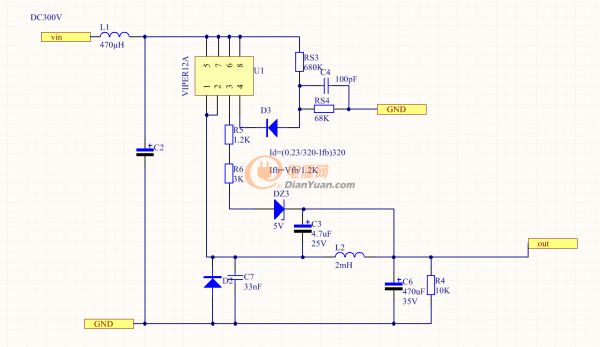

我現在有兩個想法我先上圖您看看

這樣您看行不？根據手冊上的說明，13V>VDD>8Vmos管就一直導通，DZ3使用5V的穩壓管，VBF>5V產生IBF可使MOS管關斷您看這個思路可以么？

0
回復
2016-05-04 16:27
@ZOURI
我現在有兩個想法我先上圖您看看[圖片]這樣您看行不？根據手冊上的說明，13V>VDD>8Vmos管就一直導通，DZ3使用5V的穩壓管，VBF>5V產生IBF可使MOS管關斷您看這個思路可以么？
還是不行，4腳供電電流不夠。
0
回復
ZOURI
LV.2
7
2016-05-05 09:10
@ymyangyong
還是不行，4腳供電電流不夠。

如圖，這個VDD與MOS管漏極有連接的，而且我只需要VDD提供一個比較器的參考電壓，我準備做出來試一下，如果到時候供電不足我就將電阻改小

0
回復
2016-05-05 13:52
@ymyangyong
這個BUCK電路是利用輸出電感上的電壓給芯片供電兼反饋的，從供電電壓范圍來看，viper12做不了5V輸出。換LNK304試試。[圖片]

LNK304是自供電

0
回復
ZOURI
LV.2
9
2016-05-05 14:26
@謝厚林
LNK304是自供電
謝謝，不過電流太小，我想做大一點，但是空間不夠，放不下變壓器。
