尋問一個電源電路設計問題

在設計中電源波動范圍是18~35V，24V處滿載工作電流可能有2A，因?yàn)橛行﹤鞲衅鞴ぷ麟妷菏?4V，怕電壓高了壽命有影響。所以想問一下各位，能不能在電壓波動范圍內盡量穩定在24V附近（低于24V可以不處理，高于24V盡量降低至24V）？謝謝。

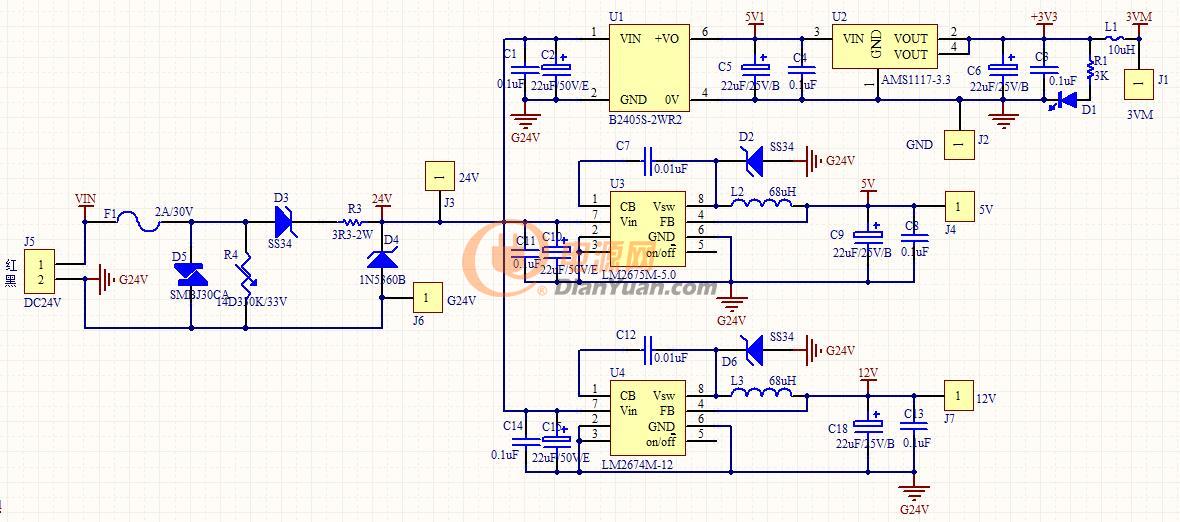

我下面這個電路是想用穩壓二極管來實現的，但是效果達不到，輸入電壓VIN波動時，輸出24V不穩壓。

全部回復(8)
正序查看
倒序查看
2016-08-07 09:13
用TL431加三極管穩壓電路
0
回復
2016-08-07 09:43

建議用個BUCK芯片來做吧，畢竟2A電流，如果是LDO的話35V轉24V的時候損耗有18W，平時30V的時候，損耗也有12W，散熱片需要很大。

用國產芯片里3A/42V或者60V的DC/DC集成芯片，可以找找，能穩壓，散熱也好處理。

0
回復
2016-08-07 13:26
只對傳感器等外圍設備單獨穩壓，電流不大的話，用7824之類就夠了。
0
回復
2016-08-08 22:14
@ymyangyong
只對傳感器等外圍設備單獨穩壓，電流不大的話，用7824之類就夠了。
如果用7824，當電源電壓低于24V時，輸出將可能會有問題，導致傳感器不能正常工作吧
0
回復
2016-08-09 08:28
@hehelloook
如果用7824，當電源電壓低于24V時，輸出將可能會有問題，導致傳感器不能正常工作吧

不知道你選擇的傳感器的電壓范圍是多少的。

有的傳感器的電壓范圍是±15V-24V工作的。

看下傳感器的datasheet。

0
回復
2016-08-09 11:31
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2016-08-10 09:48
加一個BUCK型的DC-DC芯片就行了，BUCK芯片輸出設定在24V，輸入低于24V時輸出也低于24V，輸如高于24V則穩壓在24V，如果輸入電流在2A左右，可以選用L4978
0
回復
2016-08-10 21:07
如果bus線想穩定在+24V,可以采用四開關buck-boost電路，無論輸入電壓低于或高于輸出電壓，都可以將輸出電壓穩定在+24V。
0
回復
