一直想擁有臺正弦波的工頻逆變，以前做24V的工頻已失敗告罄，后來做24V高頻的逆變，一直使用到現在都正常。當然啦，板子是在潘工那里買的前級和后級，我就自己組裝下，沒什么成就感。
這次自己搞，但驅動板還是用潘工的，其他自己全手工，目標4500W額定負荷。先看我自己畫的板子

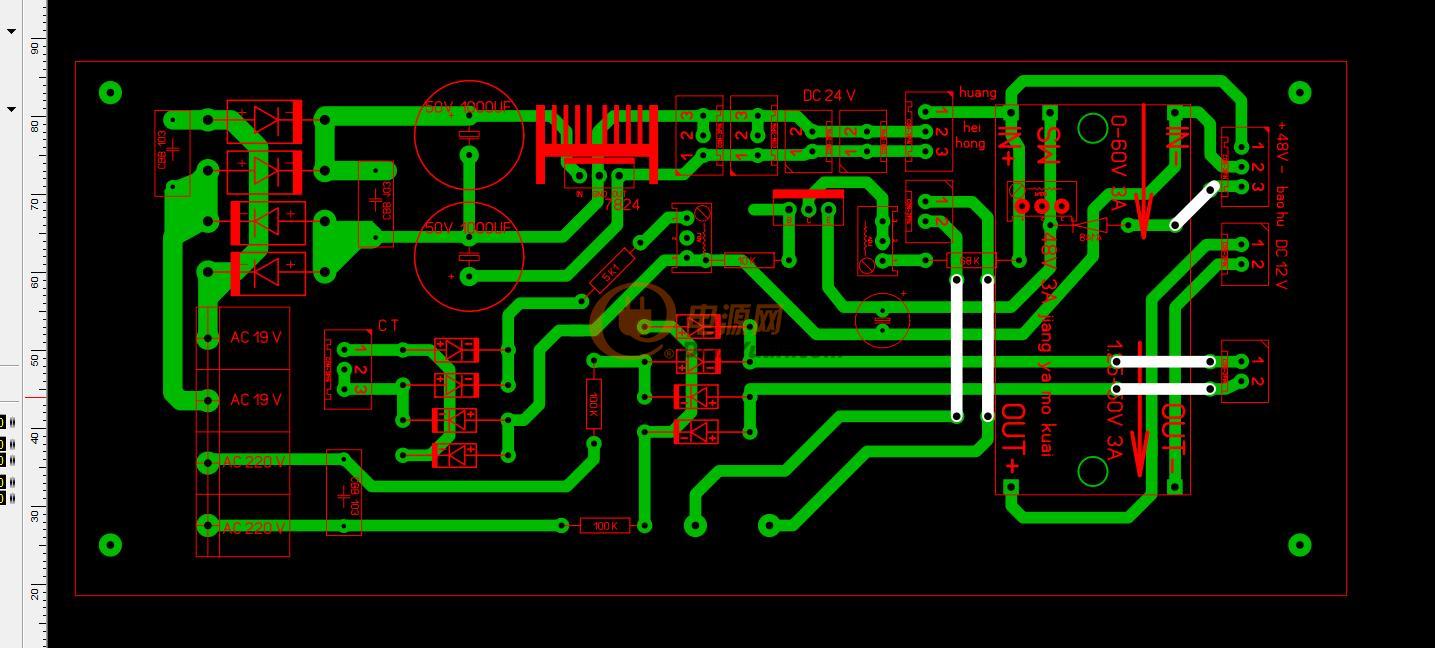

這個事主板

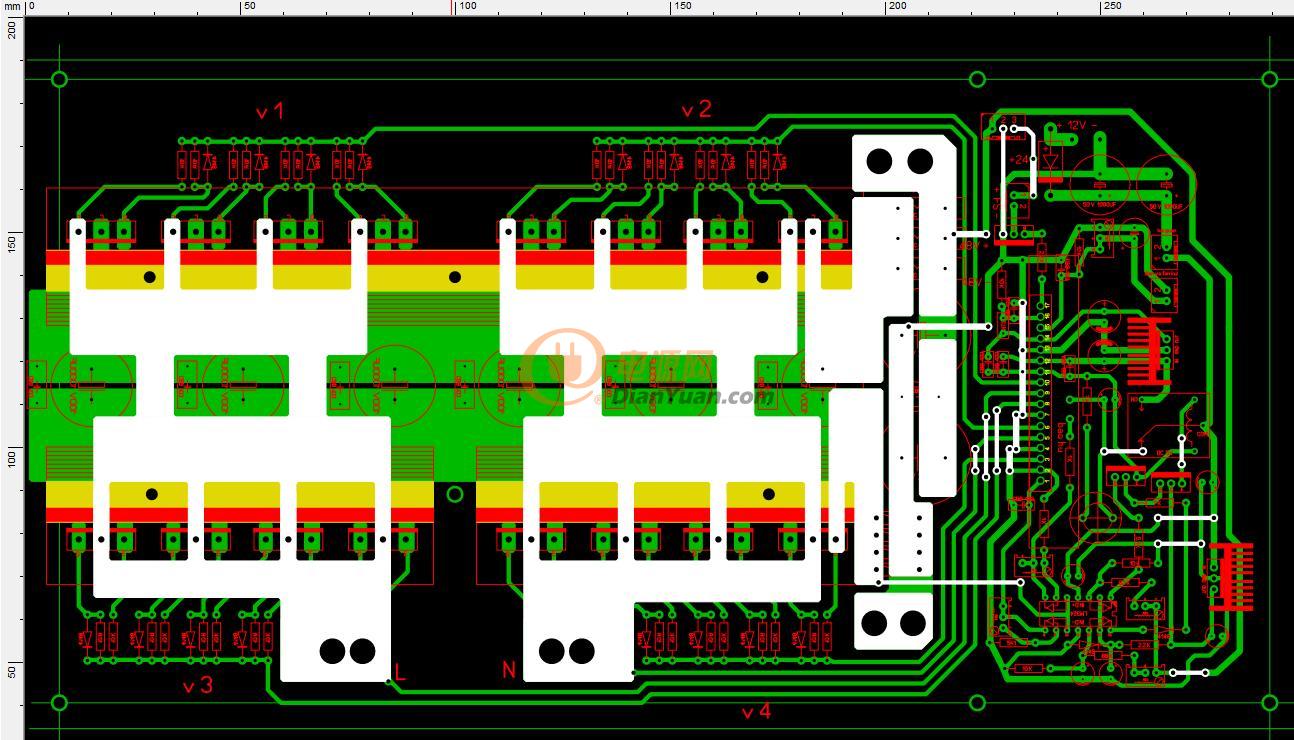

這個是副板

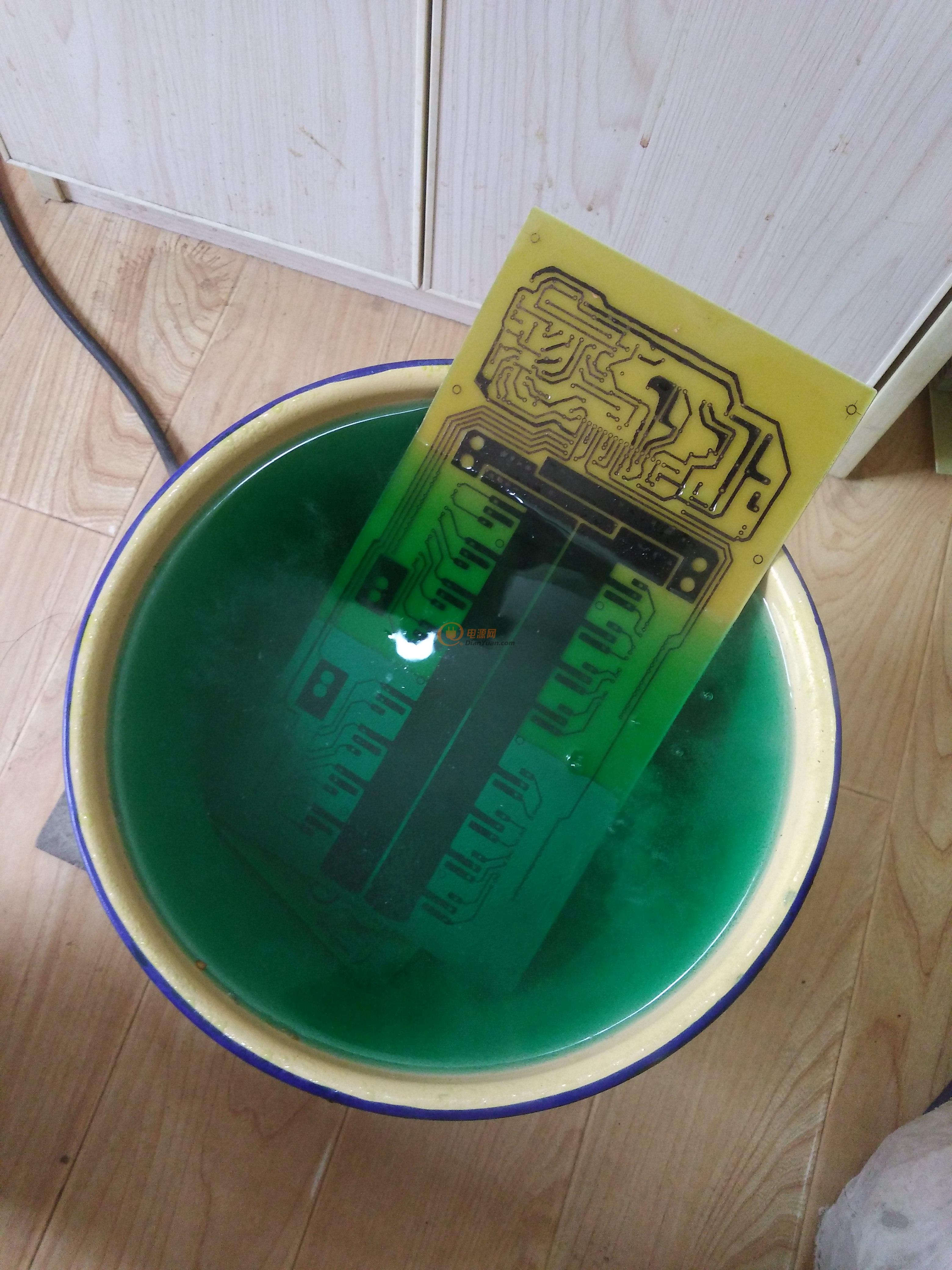

還是用熨斗
【獲得20元現金紅包】自己做4500W 48V的工頻純正弦波逆變器
全部回復(88)
正序查看
倒序查看
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
http://www.15119.cn/bbs/classic/
0
回復
帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）
注：現金紅包僅限當日領取
活動介紹：http://www.15119.cn/bbs/1529195.html
0
回復
@電源網-天邊
繼續繼續就喜歡看動手能力倍兒強噠
各位同好，在這一并回復：1、基本上我每晚都會上傳點進度，前提是晚上沒得工作任務，因?yàn)槲覀兓鶎与姽っ總€(gè)人都管理有幾個村的用電、供電業務，目前正值高溫天氣和迎峰度夏期間，所以業余時間不太多，但我盡力；2、這個機器我目標是4500W,但搞的過程中肯定是有這樣那樣的問題，我也是新手，對弱電也很外行，不過正是這樣，才有興趣哦；3、我這次是搞48V 4500W目標，不是12V；4、感謝電源網-fqd設帖子為頭條，謝謝，激發了我的興趣，是興趣不是性趣哈。
0
回復
@洋芋

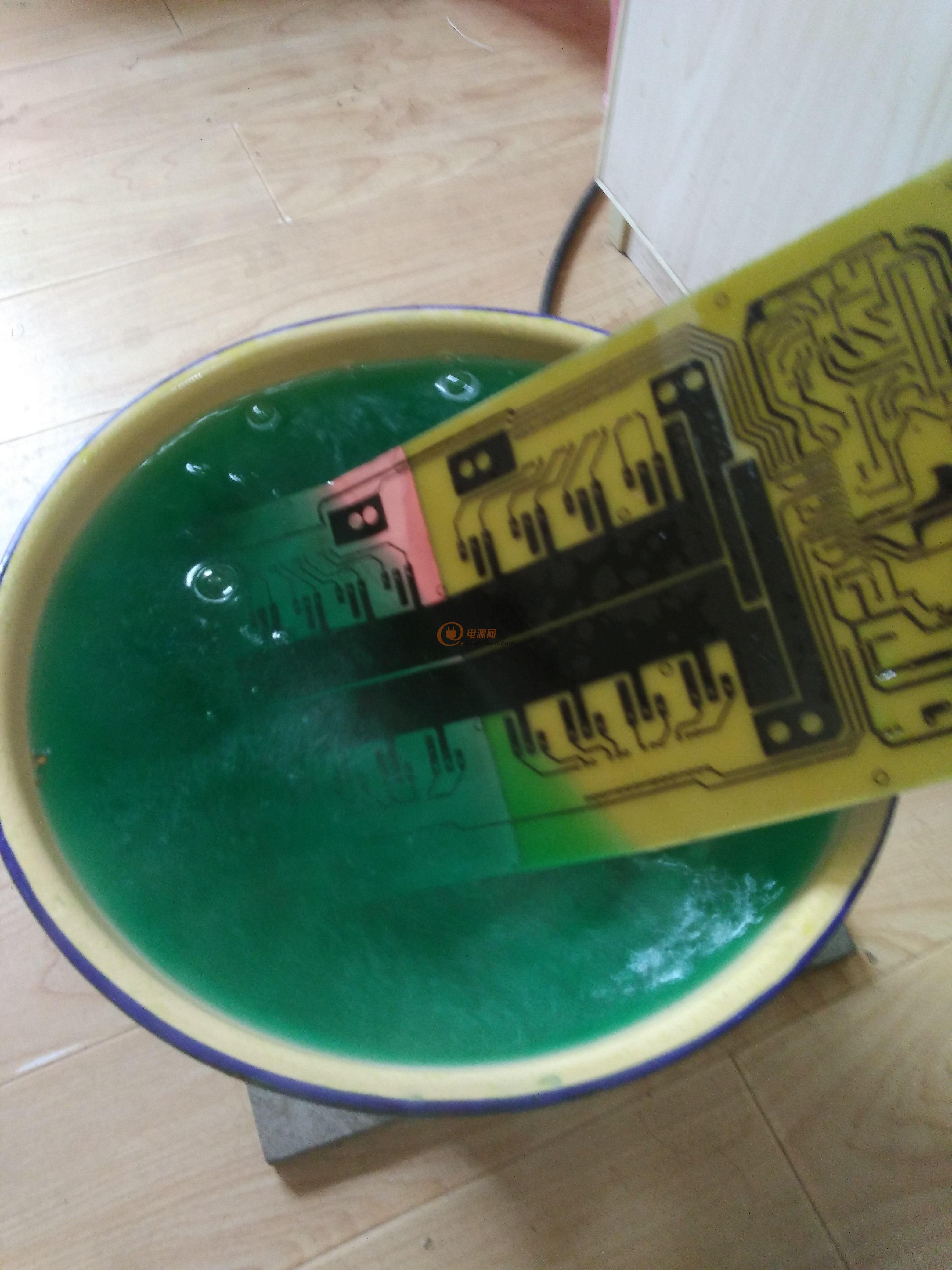

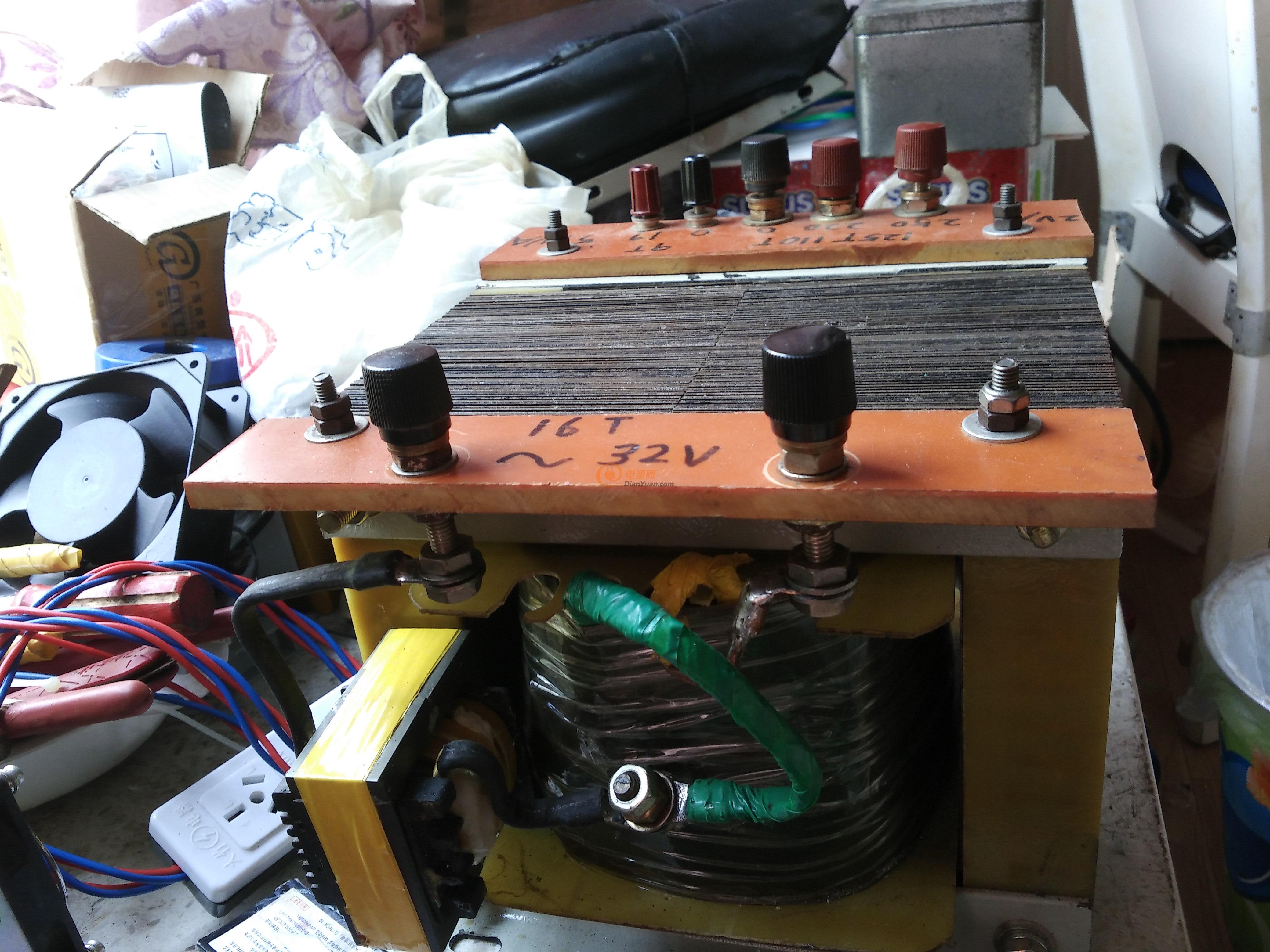

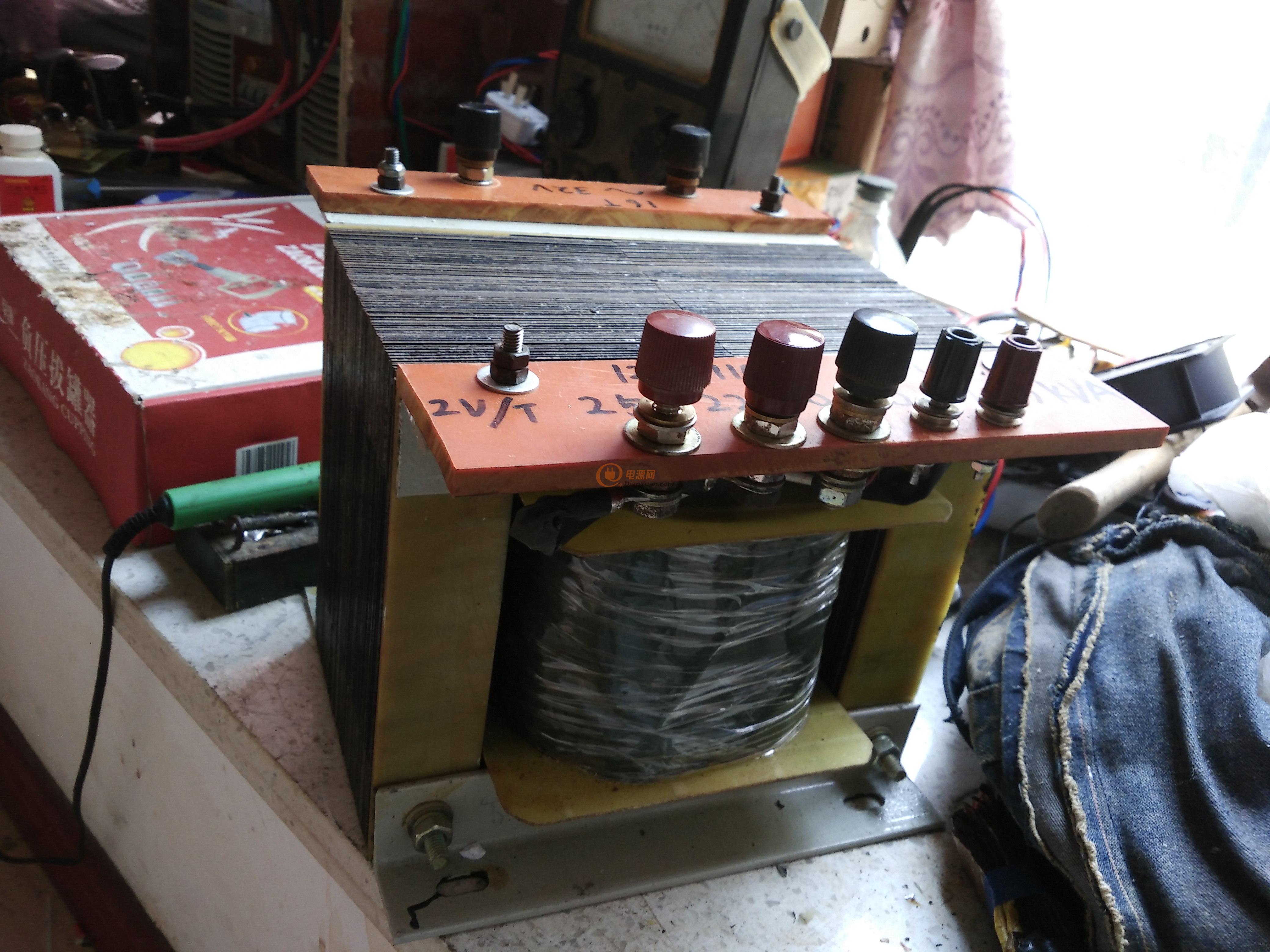

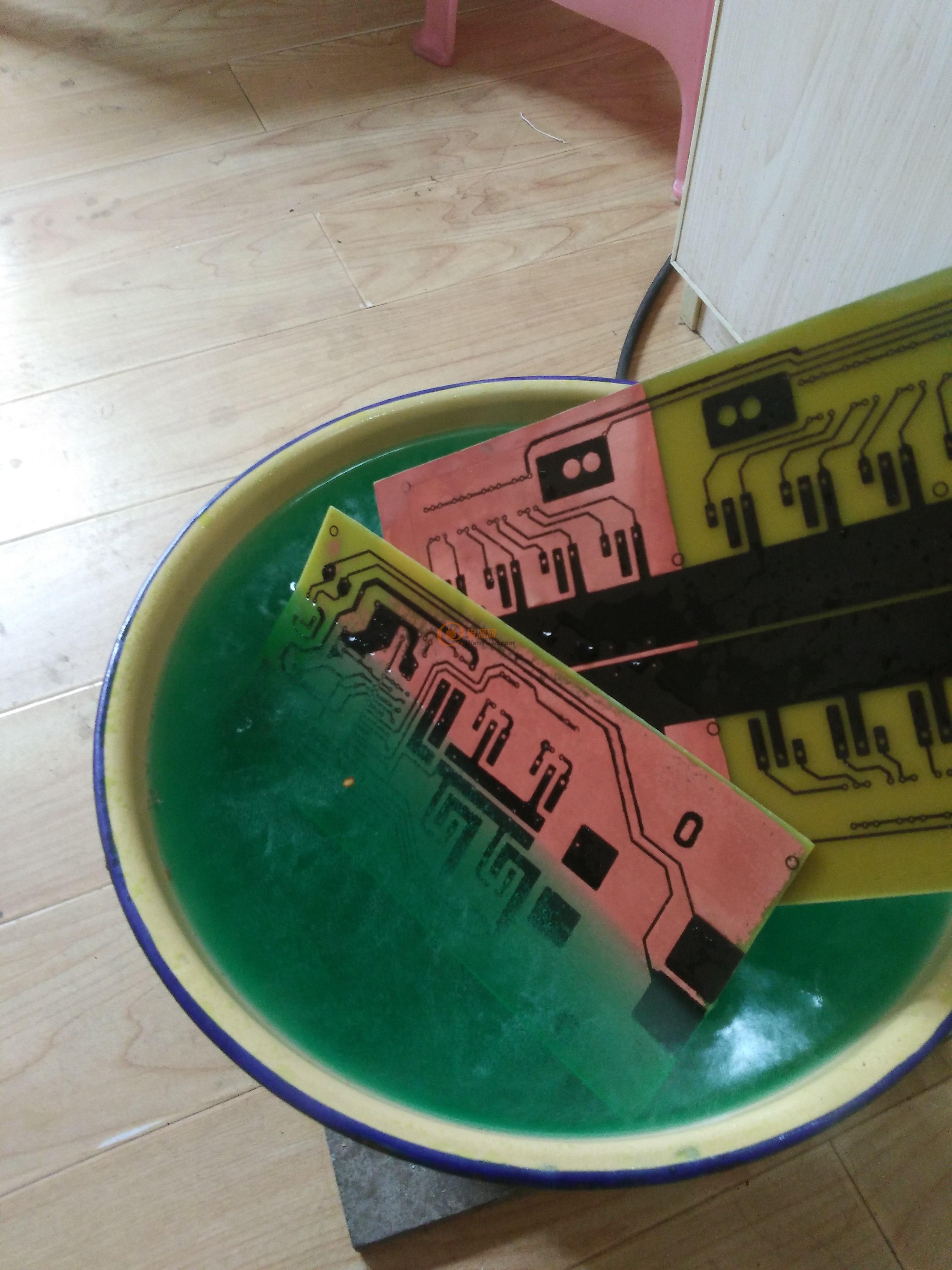

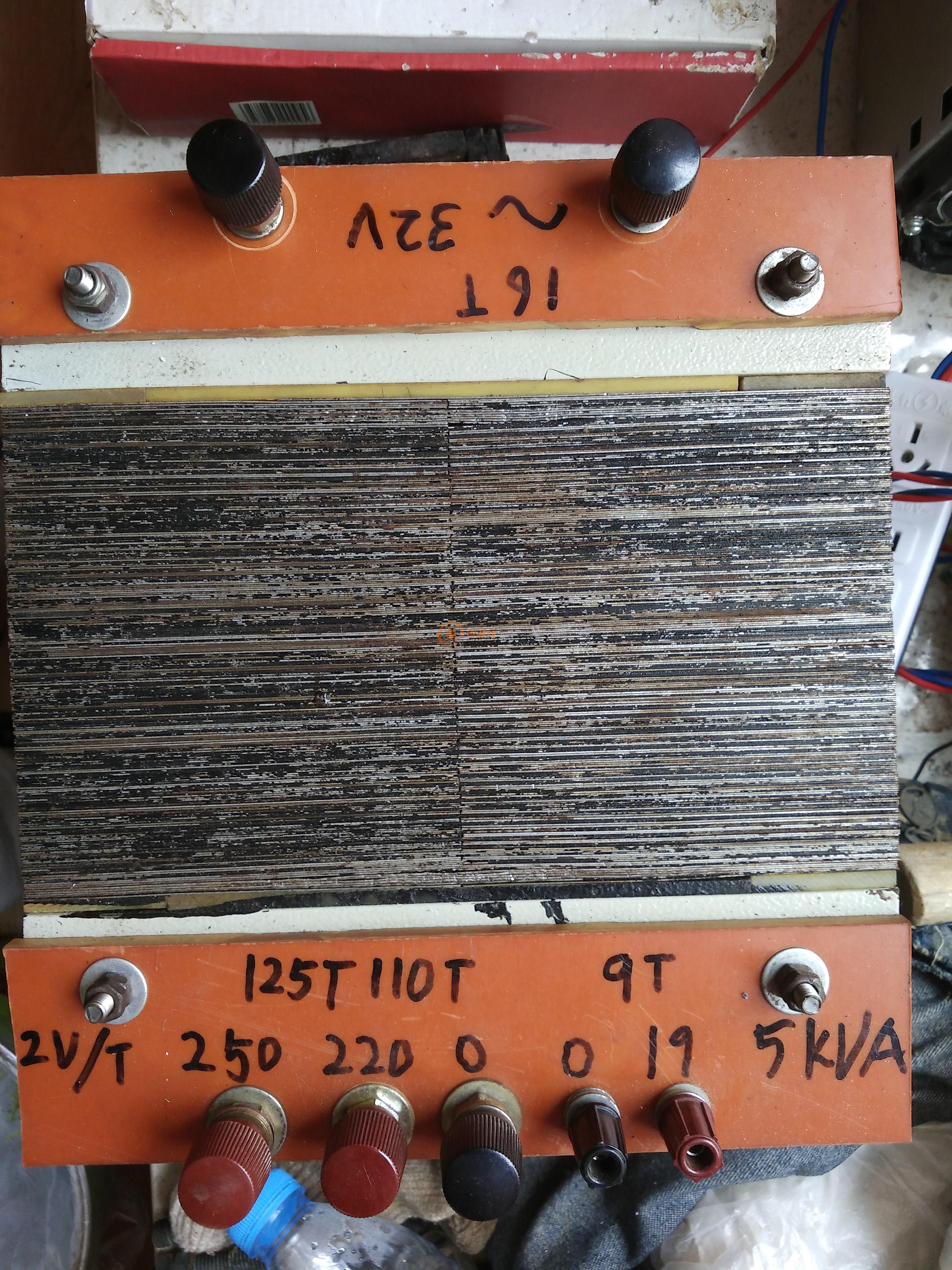

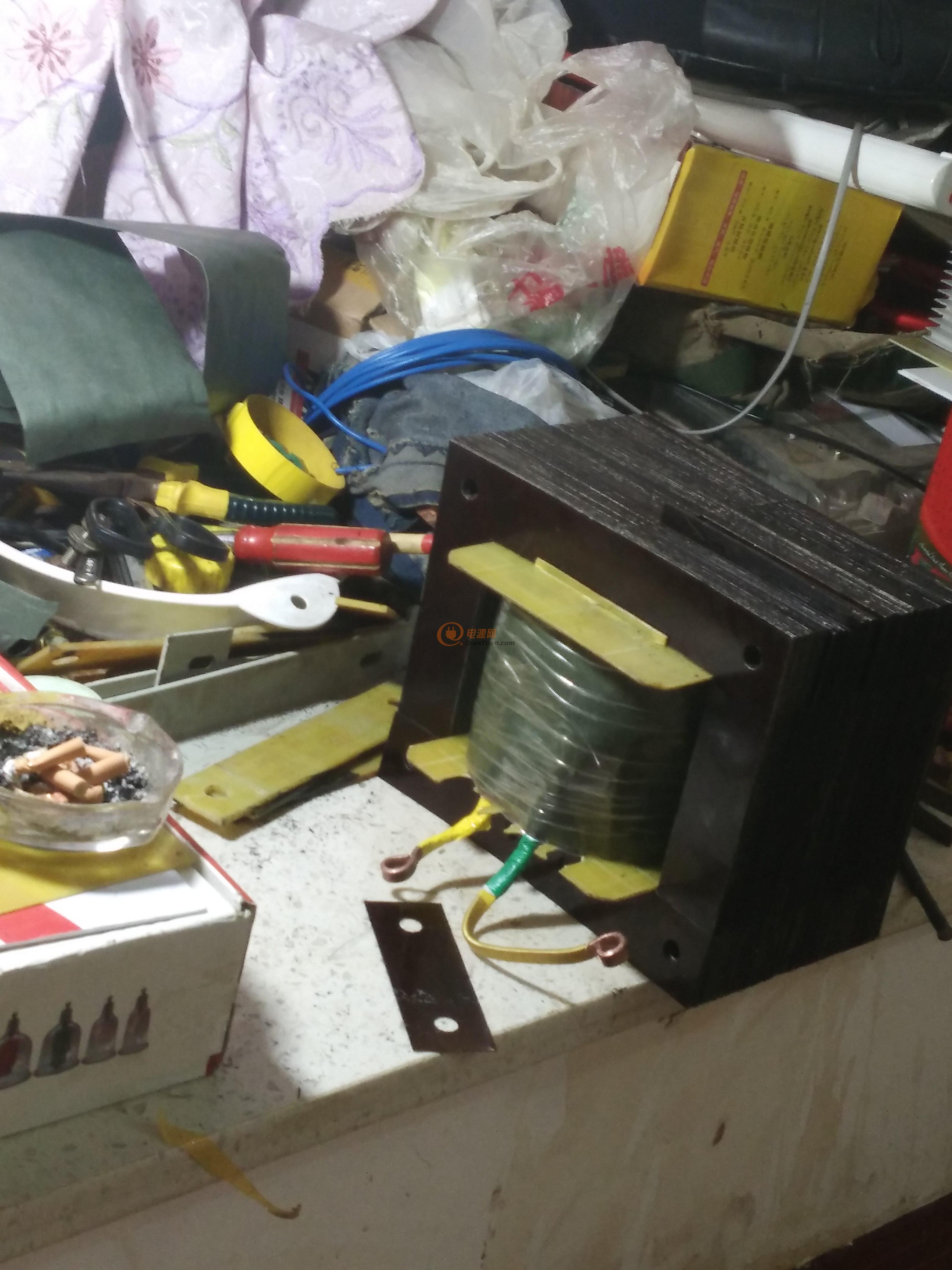

昨晚傳漏了幾張，是蝕刻的[圖片] [圖片] [圖片] 下面是翻繞的變壓器，重90多斤，低壓用紗包扁銅，手工繞太TM費力了，高壓用2.0的圓銅漆包線，電壓比27:220和27:250，即高壓有抽頭[圖片][圖片]
變壓器都做好了啊,找一個輸出36V--40V的變壓器掛在低壓上測下電流就知道做的合不合格了,最佳情況下4500W的變壓器空載在1.5A左右,電流過低效率上不來是因?yàn)樵褦?shù)多了,電流過大空載損耗大發熱嚴重則是匝數過少.
0
回復
@qwert123456
變壓器都做好了啊,找一個輸出36V--40V的變壓器掛在低壓上測下電流就知道做的合不合格了,最佳情況下4500W的變壓器空載在1.5A左右,電流過低效率上不來是因?yàn)樵褦?shù)多了,電流過大空載損耗大發熱嚴重則是匝數過少.
在此回復：1、我的主板布局確實有借鑒別人的方式，在此感謝發明此種布局的老鳥； 2、今晚有上傳，繼續看帖，謝謝關注； 3、我們長壽供電局農網的很多高手，我太低級，真的，如果您認識長壽供電局的，問我的名字就知道，哦，對了，我叫李興山，在石堰鎮供電所，我真的很普通； 4、謝謝qwert123456的提醒，我繞好變壓器后，在高壓側通市電，空載電流約0.9A，低壓在27V-32V樣子，與計算有點點出入，不過大致滿意，接市電空載8個小時變壓器沒什么溫度，目前還未上絕緣漆，高壓側我抽有220V、250V兩個頭，繞有一個19V的輔助繞組用于24V風扇和復合表電源
下面是今天進度，比較少（今天下午去處理供電故障）

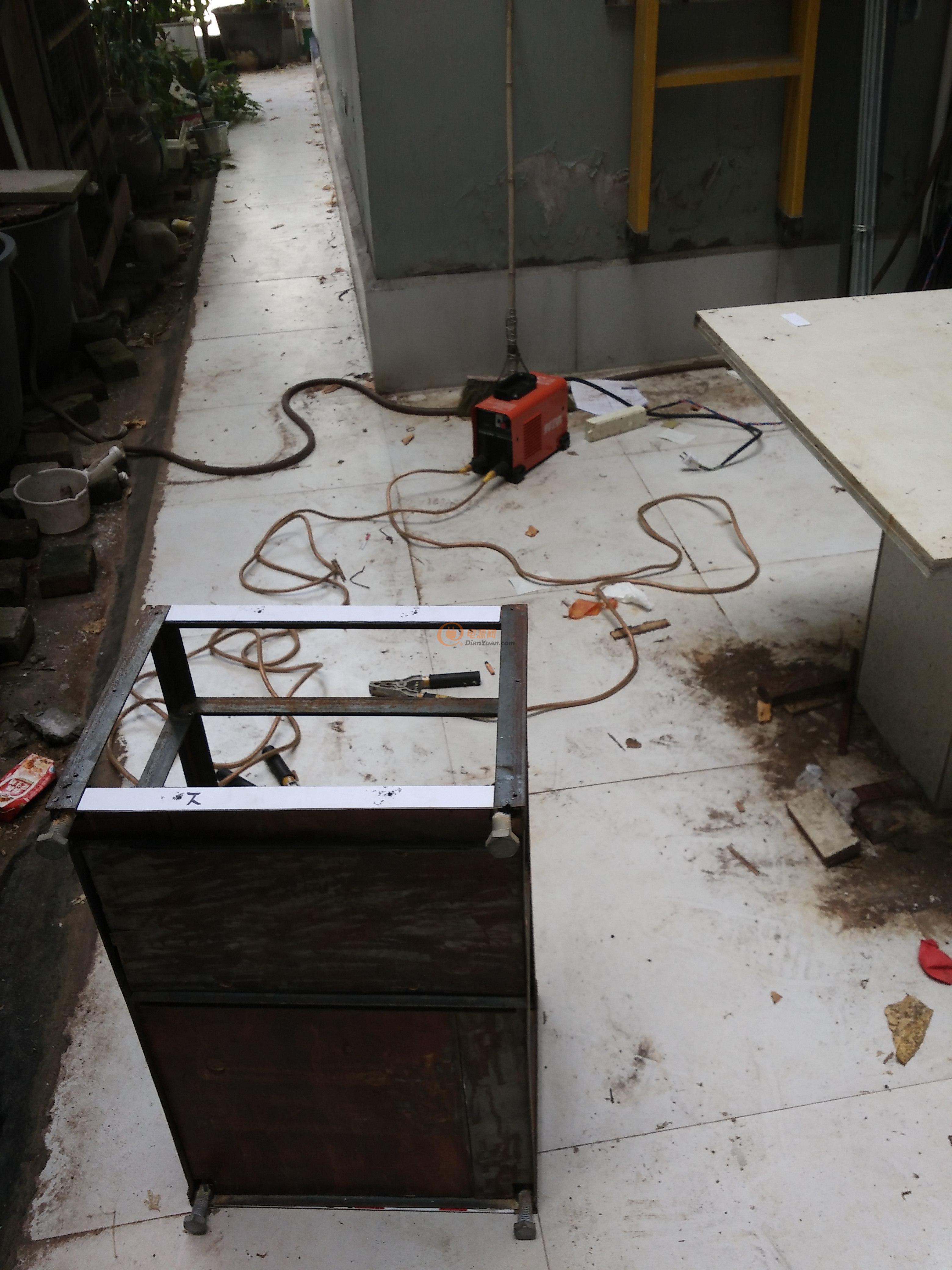

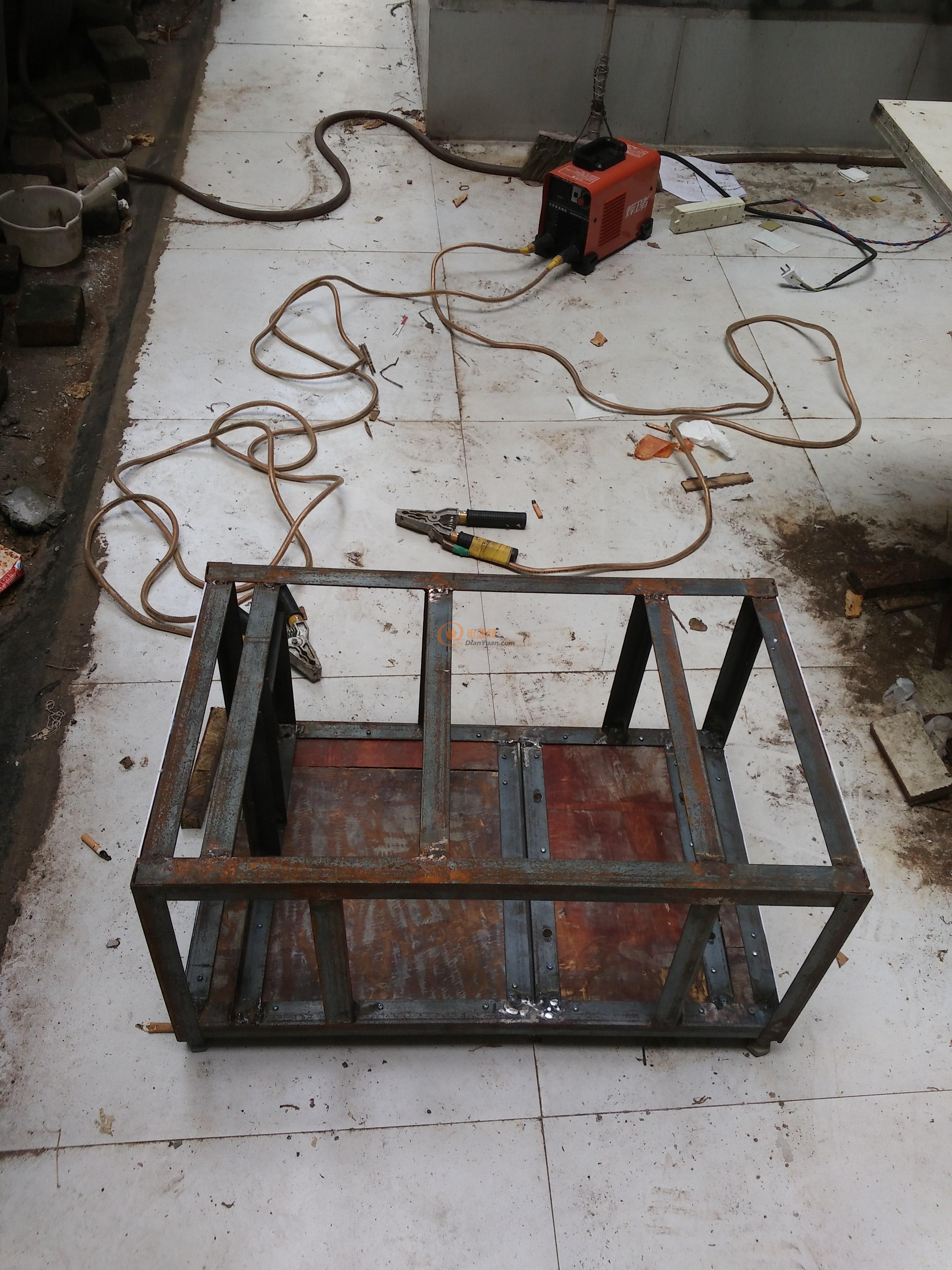

由于變壓器和板子尺寸定了，就可以做機器盒子了，因機器太重，我用25角鐵自己焊接做

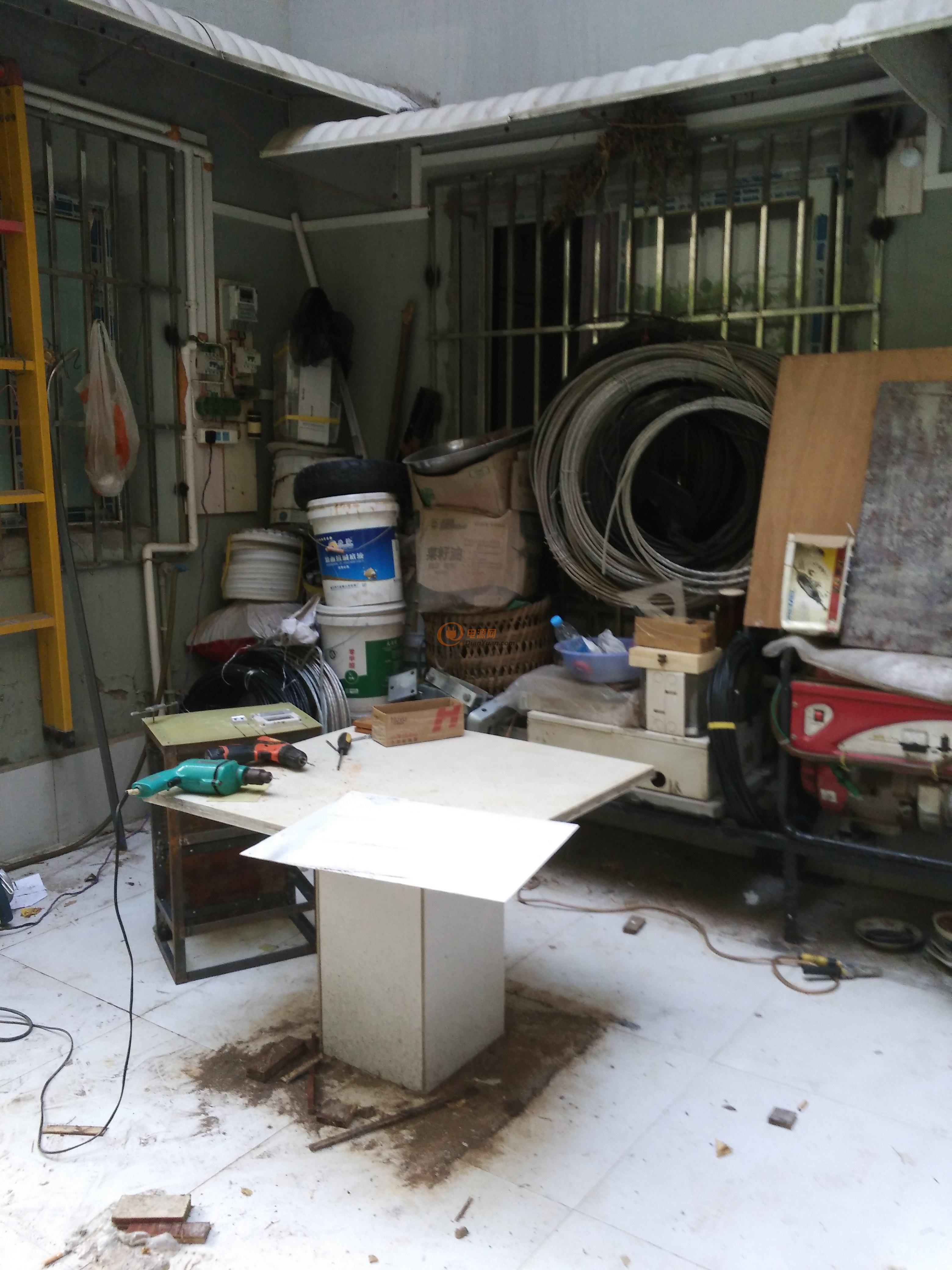

這是在我房子后面的采光天井加工的，大家看下，羨慕我的小天地嗎？

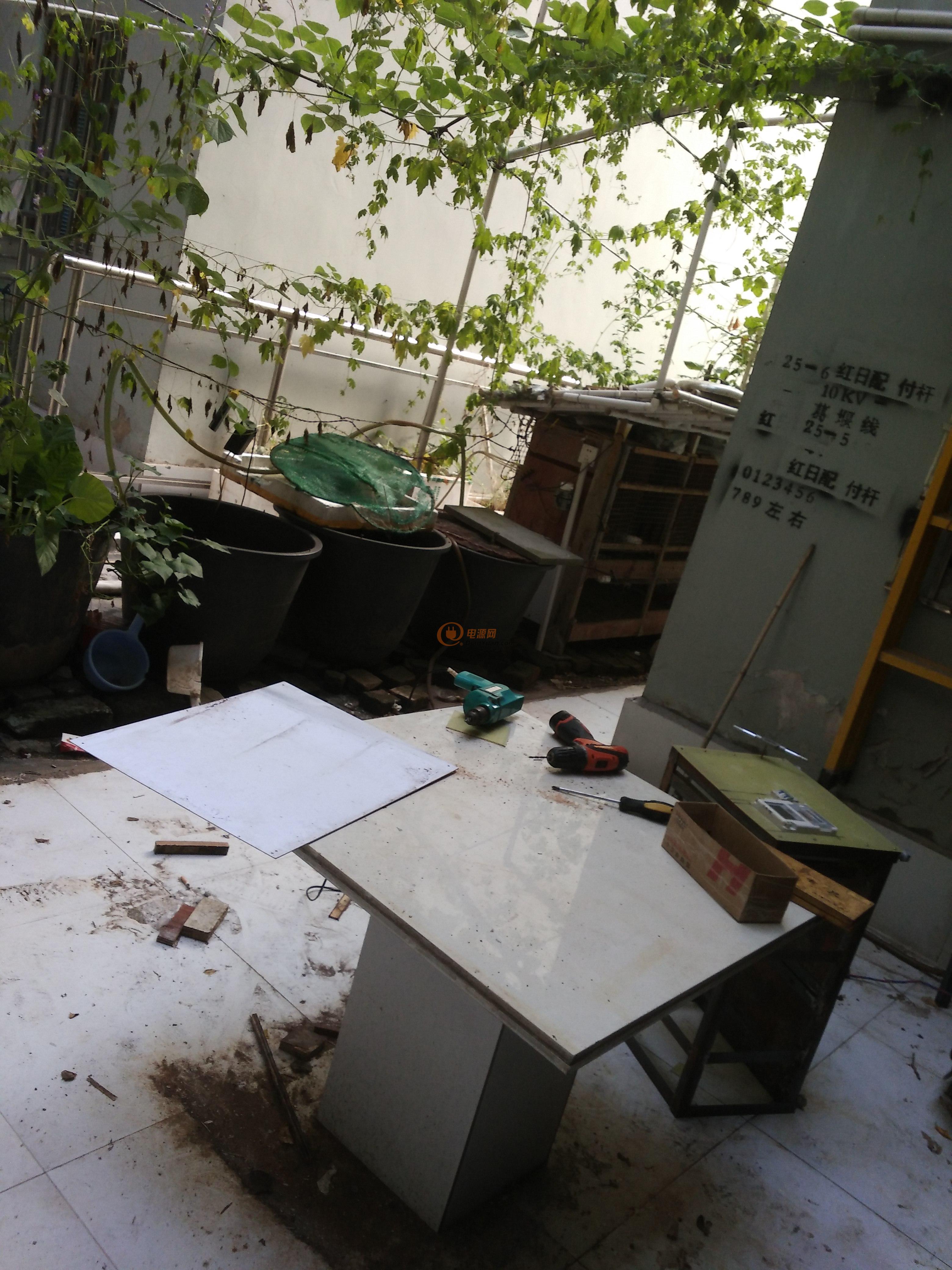

這三個黒桶是裝魚的哈，捕魚器捕回來就喂在里面，慢慢吃
0
回復
@洋芋
在此回復：1、我的主板布局確實有借鑒別人的方式，在此感謝發明此種布局的老鳥； 2、今晚有上傳，繼續看帖，謝謝關注； 3、我們長壽供電局農網的很多高手，我太低級，真的，如果您認識長壽供電局的，問我的名字就知道，哦，對了，我叫李興山，在石堰鎮供電所，我真的很普通； 4、謝謝qwert123456的提醒，我繞好變壓器后，在高壓側通市電，空載電流約0.9A，低壓在27V-32V樣子，與計算有點點出入，不過大致滿意，接市電空載8個小時變壓器沒什么溫度，目前還未上絕緣漆，高壓側我抽有220V、250V兩個頭，繞有一個19V的輔助繞組用于24V風扇和復合表電源 下面是今天進度，比較少（今天下午去處理供電故障）[圖片] [圖片] [圖片] 由于變壓器和板子尺寸定了，就可以做機器盒子了，因機器太重，我用25角鐵自己焊接做[圖片] [圖片] [圖片] 這是在我房子后面的采光天井加工的，大家看下，羨慕我的小天地嗎？[圖片]這三個黒桶是裝魚的哈，捕魚器捕回來就喂在里面，慢慢吃[圖片]
樓主誤會我的意思了,我的意思是你用另外一個輸出36V的變壓器低壓相接測電流,因?yàn)槟孀兤魇欠聪虻乃詼y(cè)高壓端電流沒意義,其實不測也沒事,記住先不要上漆等全做好后無更動再上,最后一點就是變比問題,現在也可以不用管等做好后先不接穩壓帶個100W負載輸出在260V左右最佳,如果現在想測用30V交流輸入測輸出250V就行了.
補充一點,做的架子不錯,看樣是是要把電池也放里面吧,美中不足的是下面支點是幾個螺絲,如果用萬向輪就更好了,注意萬向輪一定要用那種結實的并且輪上有橡膠護套的以免傷地板,等你以后想挪動一下時會感謝我的.
0
回復
@qwert123456
樓主誤會我的意思了,我的意思是你用另外一個輸出36V的變壓器低壓相接測電流,因?yàn)槟孀兤魇欠聪虻乃詼y(cè)高壓端電流沒意義,其實不測也沒事,記住先不要上漆等全做好后無更動再上,最后一點就是變比問題,現在也可以不用管等做好后先不接穩壓帶個100W負載輸出在260V左右最佳,如果現在想測用30V交流輸入測輸出250V就行了.補充一點,做的架子不錯,看樣是是要把電池也放里面吧,美中不足的是下面支點是幾個螺絲,如果用萬向輪就更好了,注意萬向輪一定要用那種結實的并且輪上有橡膠護套的以免傷地板,等你以后想挪動一下時會感謝我的.
在此回復各位：1、qwert123456 我用調壓器在高壓側接220V、250V測得空載電流約0.9A，反過來調壓器調27V、32V接低壓側升壓，可得最高263V(帶有60W電烙鐵）樣子，不接扼流圈空載約1.2A，接上扼流圈約0.7A,變壓器大致滿意，全部調試好后才泡1032#絕緣漆；那個架子只裝變壓器和板子，裝好后再放到另外的大架子上，所以沒用萬向輪；電池準暫時備上12V 100AH的汽車電瓶4只，出來裝100A的空開后進逆變，以后有錢再整幾塊太陽能板子穩壓后接電池組，汽油發電機發電出來和工頻逆變經整步表并列后共同供家用，不準備上網，大致結構就這樣。
2、變壓器能否抗大電流的問題，高壓側直徑2.0的漆包線，過20A是小點點，沒辦法，我沒得在打的線了，低壓側是3×8毫米的扁銅（刮掉紗包層），24平方毫米過145A電流應該也不成問題吧？散熱風扇是必須的，8厘米24V風扇一個，12厘米220V風扇一個。
3、電原理圖就是很普通的單極性逆變圖啊，論壇里大把的；板子肯定要埋銅條，不然板子要起火。至于布線，也就這樣了，功率地和驅動地是分開的，保護用的LM324。
今天把架子挖了兩個孔，電能表自帶電壓和電流顯示又可計量輸出電能，面板還準備裝空開、輸出插座和接線端子、低壓電流電壓復合表、低壓輸入端子。面板用玻璃纖維板打孔鏈接，攻絲真麻煩，到了還學機械加工。
今天還做了個東東，大家猜猜，是干什么用的？
0
回復
@空軍通信兵
看了這么久，也沒看到你的電路原理圖，你能透露一點你采用的是什么方案。EG8010,TDS2285還是TH317這些芯片。48V5000W功率可不小，要有風扇散熱，而且電路設計也必須考究的。PCB步線要考慮大大流，不但要漏銅還要在大電流走線上埋銅線或者銅條的。

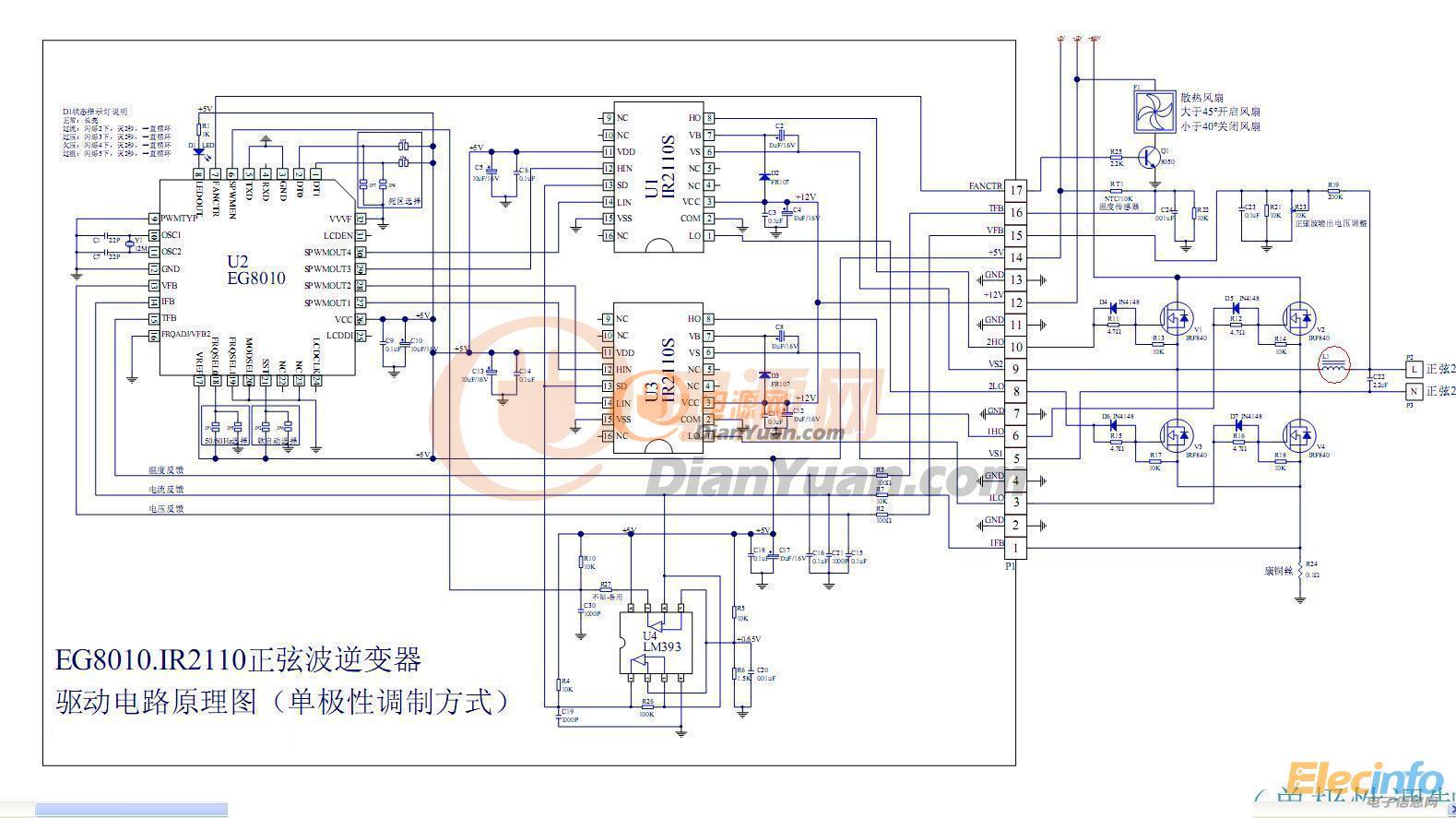

電原理圖
這個圖論壇里大把有，我沒用TD2285，以前買兩塊，到現在都沒用，成了雞肋，食之無味，棄之可惜，從而留下了對它的陰影，在心里把它歸為日貨類別，哎，不說了，真TM氣。
但這個圖不能用于低壓的過壓、欠壓保護，但限流還是可以的，就是經典的打嗝，我用LM324做低壓的過壓、欠壓保護，再用其他電路作過載保護，過載直接關斷驅動電源。
0
回復
@洋芋
電原理圖[圖片]這個圖論壇里大把有，我沒用TD2285，以前買兩塊，到現在都沒用，成了雞肋，食之無味，棄之可惜，從而留下了對它的陰影，在心里把它歸為日貨類別，哎，不說了，真TM氣。 但這個圖不能用于低壓的過壓、欠壓保護，但限流還是可以的，就是經典的打嗝，我用LM324做低壓的過壓、欠壓保護，再用其他電路作過載保護，過載直接關斷驅動電源。
變壓器太小了，3000瓦都勉強，不過樓主可以先調試吧
0
回復
@hmy123456
變壓器尺寸多大？2.0的線能通多大電流？帶上3000瓦通電2小時你試試就知道了,
他這個90斤的變壓器是沒問題的,關健是銅線確實有點細,如果長時間3000W工作按正常風冷的話銅線每平方最多也就過4A電流,2.0線3平方能過12A也就是2500W,短時間上個3000多W也是沒問題的,這就要看他是長期滿負載工作還是偶爾短時間滿負載,用法不同要求也會不同.
0
回復
@qwert123456
他這個90斤的變壓器是沒問題的,關健是銅線確實有點細,如果長時間3000W工作按正常風冷的話銅線每平方最多也就過4A電流,2.0線3平方能過12A也就是2500W,短時間上個3000多W也是沒問題的,這就要看他是長期滿負載工作還是偶爾短時間滿負載,用法不同要求也會不同.
在此回復各位：變壓器帶4.5個千瓦絕對沒有問題，理論計算220V 每千瓦約4.5A，但這變壓器就是可以長時間帶5KW，我保守點，讓它帶4500W，至于為什么呢？相信老鳥們比我明白，在此就不多說了
