過流保護是對電源的有效保護手段,除非是針對提高輸出功率的改造,光靠改保護是會損壞電源的.不可取

電源的的中功率達到230瓦，我只要求達到150瓦（12V*12A）。我想是沒有問題的。

改動量有點大，反饋以12v為主，電流、電壓保護電路也要改。

查這:

驅動變壓器上那條路徑會有電阻連接到494 OP(圓圈處), 改變分壓電阻, OCP就會變大.....

另外, 若你只是瞬間峰值, 在路徑中有電容則加大, 延遲時間閃過峰值....

改到了15A也會保護的，氣泵啟動時電流太大。提高保護電流同時增加軟啟動也許成功率高很多，但是改動太大了不太現實。用工頻變壓器吧。

謝謝！那個電阻原來是1.5k，我后來改成1.25k，依然會保護。也許象上面朋友所說，是氣泵的啟動電流太大的緣故。但是我測量過，氣泵的直流電阻1Ω左右，加上連線的電阻，電流不會超過12A的。我曾經改變反饋到1腳的穩壓電阻，降低輸出電壓，這樣雖然啟動時不保護了，但是隨著氣泵壓力的增加，電流加大，電壓會降低8V左右，幾乎停機——這樣不知道應該怎么解決？

早期AT的作法是用PIN1,Pin2做回授, PIN15,PIN16做限流, 不知你改的電阻是取樣電阻還是偏壓電阻....

但是不變的是不管線流或保護, 一定從驅動變壓器中心抽頭拉出, 經二極體整流後用電阻分壓灌到PIN16, 另外還有穩壓管控制電晶體作保護..

所以你應該是去降低PIN16所灌入的電壓與找出那顆穩壓管將它拆掉........

我改的你發的圖紙中畫圓圈的那個電阻。

那個電阻改越大保護點越遠....

檢查一下PIN16 OP的路徑電壓.......

謝謝！我沒有這個AT 電源的電路圖，不知道要怎么檢查。哪位朋友有這個電源的電路圖請賜一份。

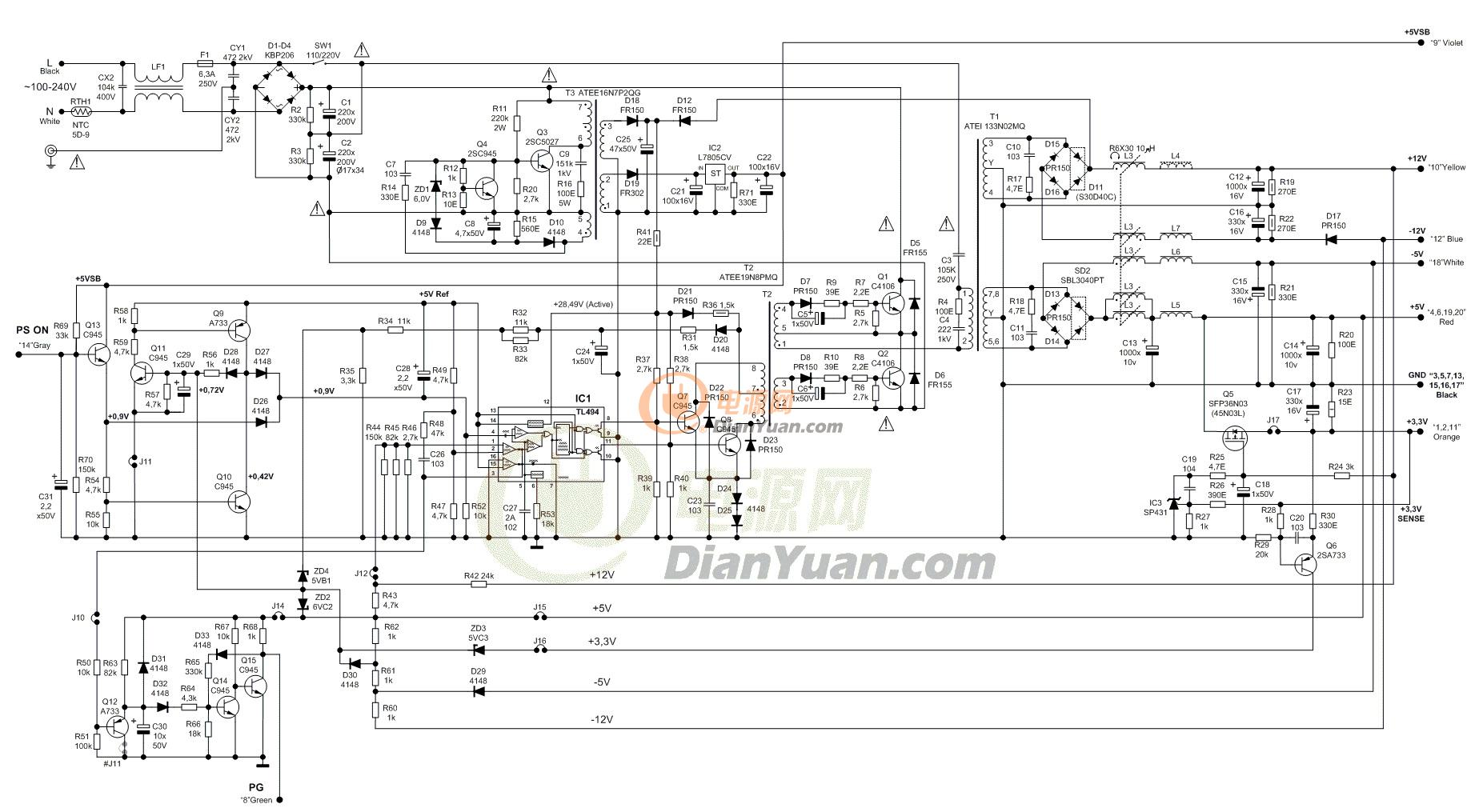

跟這個圖類似，供參考。

講得好！想超過此電流，必須電源的實際功率跟得上！
