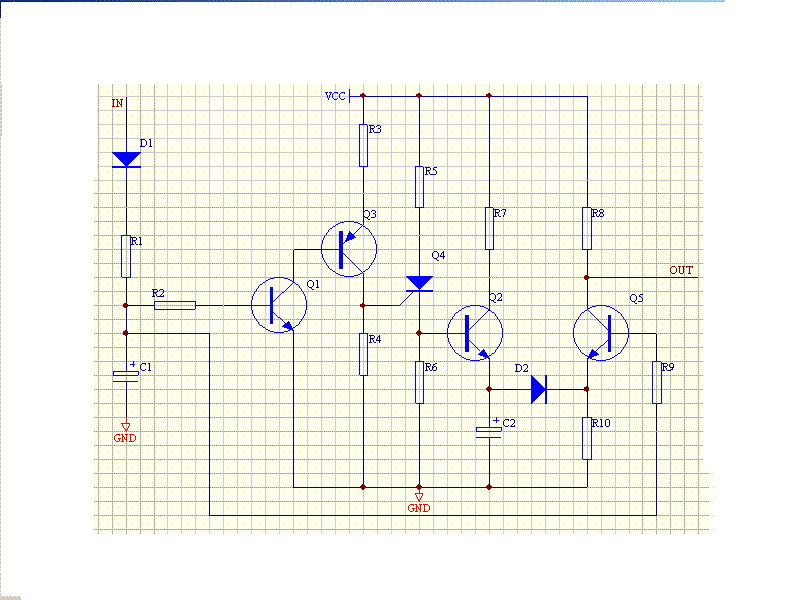

本電路希望將某一電子表的鬧鐘功能轉成為一個控制閃光燈的信號.由于電子表鬧鐘時是連續輸出約20秒的響鈴信號,在此時應有一控制信號輸出.但按電子表的某個按鍵時會有一很短的鈴聲輸出,此時應不能有控制信號輸出.當響鈴時燈閃爍并鎖定在此時的閃爍狀態.此時,如果不斷電即使再次響鈴其閃爍狀態也不會改變.針對此要求,特作為如上貼電路.
    靜態時,因為Q5無偏置而截止,無低電平控制信號輸出.R1,C1希望將響鈴信號與短按信號分開.當響鈴時,C1上因有長時間的信號充電成高電平,一方面通過R9,Q5首先輸出一低電平控制信號,另一方面通過Q1,Q2,R4給Q4一觸發脈沖,使Q4導通,并通過Q2向C2充電,C2上的電平通過D2加到Q5發射極,阻止Q5的再次導通.即只要不斷電,電路不再輸出低電平控制信號,閃光保持其閃光狀態不變.
     現Q4(可控硅)在導通后在R6上產生電壓.理論上斷電后再次上電Q4不應該立即導通,但實際上Q4立即導通了, 此時Q1,Q3均不導通,但R4上卻有電壓了,即仍然有觸發脈沖,當然Q4導通了.此時R4的電壓是怎么來的呢?哪位大師愿意指點一下!

唯一的解釋就是Q3的漏電流太大了.以致R4上的壓降可以觸發Q4.

顯然,電阻參數不對.

感謝您的回復!忘了標參數了.Q3用8550.這個管以前用過很多,總覺得漏電流太大的理由不合適.還有,此時如果短地Q4門極,即使在通電狀態下也可以關斷Q4.

非常感謝這位老師的指點!
   我想主要問題也應該在這里,能幫我看看我的電路在理論上能實現我要求的功能嗎?還有就是主要在哪些元件上的參數值不對.希望您能再次指點!再次感謝!

在Q3的B極拉個100K電阻到VCC試試

好,我試了再說!

在本電路中當然能關斷,此時門極到陰極的電壓為負

測量R3與R4上的電流是多少?第8貼那樣做也合理

見意用10K的上拉電阻.

理論上斷電后再次上電Q4不應該立即導通

這句話是什么意思?
因為還涉及電容放電時間問題.如果第一次上電,開始IN無電壓,還會出現這種現象嗎?
