要投降了,HCPL4504經過柱子推IGBT,為什么IGBT那么熱:(有圖,謝謝

電流才4A,就能上到70多度了,這還是好的情況,有時電流2A就能到70度,那個4504這么用對頭嗎?禍不單行的是示波器的筆壞了!!謝謝大哥大姐

全部回復(11)

只看樓主

正序查看

倒序查看

winter

LV.4

2007-09-19 17:44

在表筆沒有徹底掛掉前,發現一個問題,原始占空比經過這套東西加到IGBT的柵極后會變大大約10%的樣子,怎么會這樣啊

回復

winter

LV.4

2007-09-20 08:02

@winter

在表筆沒有徹底掛掉前,發現一個問題,原始占空比經過這套東西加到IGBT的柵極后會變大大約10%的樣子,怎么會這樣啊

upup,謝謝大家

回復

madboy21

LV.8

2007-09-20 10:21

@winter

upup,謝謝大家

你的圖我看不明白,光藕的第7腳怎么可以接+15V,這樣的電路還能工作?還望指點?

對于這樣的驅動電路應在光藕后加一級施密特電路對PWM波整形.

回復

winter

LV.4

2007-09-20 13:36

@madboy21

你的圖我看不明白,光藕的第7腳怎么可以接+15V,這樣的電路還能工作?還望指點?對于這樣的驅動電路應在光藕后加一級施密特電路對PWM波整形.

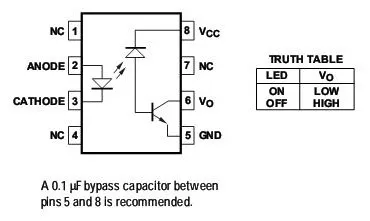

HCPL4504的實際原理圖應該是這樣的,謝謝

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/125681190266569.jpg');}" onmousewheel="return imgzoom(this);">

回復

胡搞瞎搞

LV.3

2007-09-20 17:13

建議你還是找個錶筆來測波形較快

通常都是IGBT的閘極波形不漂亮造成的
因?yàn)門on或Toff太慢
導致IGBT導通或截止不完全
IGBT的導通阻抗變大
功率損耗也跟著變大了

回復

winter

LV.4

2007-09-20 18:28

@胡搞瞎搞

建議你還是找個錶筆來測波形較快通常都是IGBT的閘極波形不漂亮造成的因?yàn)門on或Toff太慢導致IGBT導通或截止不完全I(xiàn)GBT的導通阻抗變大功率損耗也跟著變大了

謝謝您的回復,不曉得我從光耦出來驅動圖騰柱電路這部分是否有什么不妥

回復

世界真奇妙

2007-09-20 22:38

@winter

謝謝您的回復,不曉得我從光耦出來驅動圖騰柱電路這部分是否有什么不妥

1.看看IGBT的驅動波形好不好.
2.也許是IGBT開關速度太慢,換MOSFET試試.
3.也許是續流二極管MUR8100的恢復速度問題.

回復

winter

LV.4

2007-09-21 07:40

@世界真奇妙

1.看看IGBT的驅動波形好不好.2.也許是IGBT開關速度太慢,換MOSFET試試.3.也許是續流二極管MUR8100的恢復速度問題.

謝謝,這個IGBT可以上150K,MUR8100的反向恢復時間是90ns,看來只有驅動波形不好這個原因了

回復

madboy21

LV.8

2007-09-21 11:07

@winter

HCPL4504的實際原理圖應該是這樣的,謝謝[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/57/125681190266569.jpg');}"onmousewheel="returnimgzoom(this);">

哦,原來如此

我認為R2取10K太大了,你可以用510歐試試
光藕在較深度飽和時太小電流需要更長時間才能拉上去.

回復
