MC34063 音頻叫聲高手進

做了個DC-DC:15V~30V輸入 4.7V輸出 850MA
測試:15V~30V 和 0~850MA 總有些點有音頻叫聲!
有遇到同問題的,支個招啊!!!

全部回復(22)

只看樓主

正序查看

倒序查看

holy

LV.7

2007-10-22 09:21

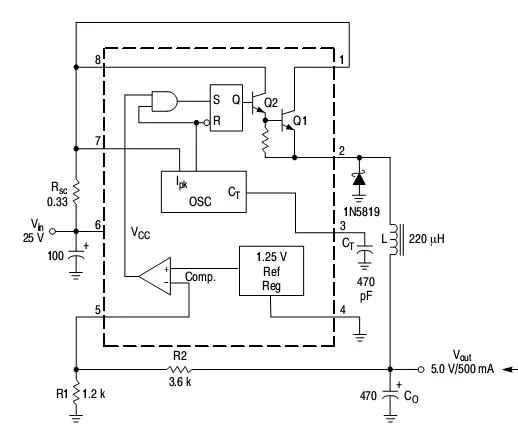

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/15101193016055.jpg');}" onmousewheel="return imgzoom(this);">

回復

holy

LV.7

2007-10-22 09:29

@holy

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/15101193016055.jpg');}"onmousewheel="returnimgzoom(this);">

電感調整有:100,150,220
電容調整有:68,68*2,102,471

回復

holy

LV.7

2007-10-22 09:57

@holy

電感調整有:100,150,220電容調整有:68,68*2,102,471

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/15101193018218.jpg');}" onmousewheel="return imgzoom(this);">

也試著搭了下這兩種!
音頻叫聲依然存在!

回復

holy

LV.7

2007-10-22 10:32

@holy

輸入電容:220UF
輸出電容:680UF

回復

senlong2005

LV.1

2007-10-22 16:05

850ma 輸出電流大了.在有的電流點會叫.
不知道你是自己玩,還是做產品應用.
在1腳加個濾波電容220uf,或者不用0.幾歐姆的保護電阻試試.那個有影響的.和你的地線走線也有關系,

另外我有13v-40V 輸出12v (電壓可以修改) 5A的模塊提供, 價格低廉.

回復

ykkj

LV.3

2007-10-23 09:43

@holy

輸入電容:220UF輸出電容:680UF

先查一下開關管的波形時否穩定,有聲音往往是開關頻率不穩定造成的.
然后查找發聲源,對電感做點膠固定處理,電容發生嘯叫的可能性較低.
還有就是看一下開關管的電流波形,如果上升斜率有突變說明電感飽和了.

回復

holy

LV.7

2007-11-05 09:46

@senlong2005

850ma輸出電流大了.在有的電流點會叫.不知道你是自己玩,還是做產品應用.在1腳加個濾波電容220uf,或者不用0.幾歐姆的保護電阻試試.那個有影響的.和你的地線走線也有關系,另外我有13v-40V輸出12v(電壓可以修改)5A的模塊提供,價格低廉.

叫聲容易在22V/850MA ,220MA,電流在30MA時,基本全電壓范圍都有!

回復

holy

LV.7

2007-11-05 09:47

@ykkj

先查一下開關管的波形時否穩定,有聲音往往是開關頻率不穩定造成的.然后查找發聲源,對電感做點膠固定處理,電容發生嘯叫的可能性較低.還有就是看一下開關管的電流波形,如果上升斜率有突變說明電感飽和了.

當然有叫聲的時候波形是不穩定的!沒有叫聲時,波形很好!

回復

定時歸零

LV.3

2007-11-05 10:09

@holy

叫聲容易在22V/850MA,220MA,電流在30MA時,基本全電壓范圍都有!

1>電感量是不是有問題呀!(供參考)我以前也做過一款6V/700MA的車充也是在這個電流時會有聲音.后來對電感做了調整后已解決.
2>你用的34063這款I(lǐng)C是那家廠商的.可否用別家試試.(供參考)

回復

holy

LV.7

2007-11-05 16:27

@定時歸零

1>電感量是不是有問題呀!(供參考)我以前也做過一款6V/700MA的車充也是在這個電流時會有聲音.后來對電感做了調整后已解決.2>你用的34063這款I(lǐng)C是那家廠商的.可否用別家試試.(供參考)

你做的范圍多少?有測全電流嗎?
哎,怎么MC33063的升級IC效率還變那么差!升個什么啊!

回復

定時歸零

LV.3

2007-11-05 16:55

@holy

你做的范圍多少?有測全電流嗎?哎,怎么MC33063的升級IC效率還變那么差!升個什么啊!

當時為中國電子做車充呀!當然有做全電流的測試呀!呵怎么樣?現在做到多少了效率了.
你是為什么產品在做電源呀!有沒有特別的要求呀!成本有沒有要求呀!可以用別的方案試試呀!拿出來談?wù)勓?大家?guī)湍愠龀鲎⒁庋?嘻

回復

holy

LV.7

2007-11-06 09:30

@定時歸零

當時為中國電子做車充呀!當然有做全電流的測試呀!呵怎么樣?現在做到多少了效率了.你是為什么產品在做電源呀!有沒有特別的要求呀!成本有沒有要求呀!可以用別的方案試試呀!拿出來談?wù)勓?大家?guī)湍愠龀鲎⒁庋?嘻

有便宜的IC嗎?輸入耐壓大于32V的,電流最小850MA能工作的!MC33063效率82,3063效率70,暈,還升級版,升級成垃圾了!
