自己分析下,可能是初級工作在開關狀態下產生的自感電動勢,因?yàn)轭l率高,電解電容對在高頻時容抗小,所以電流大,引起電容發熱.至于怎么解決,還在想.

都發表下意見呀

在逆變電源中,電容發熱,是一個常見的問題,其中一個原因,樓主答對了,另一個原因是,電感與電容,電容與走線生產振蕩,會產生比12V還要高好幾倍的脈沖電壓(用示波器可看到)你要想消去,選用高頻電容,加吸收電路,選用25V以上的電容,選擇容量較大的電容,都會相對減少很多發熱量的,但要想做到在逆變電濾中的大于1000UF的電容一點熱量都 沒有,這是不可能的,控制在正常情況就可以了.

希望樓主發全圖供大家學習,互相提高,是學習的好辦法,論談高人很多!

關鍵是電容10多秒鐘就熱了,我把一只12V/35W的汽車燈泡與3300U電容串聯后接到12V兩端,燈泡很亮,證明電流很大.

提高蘋率和增加匝數

我的機蘋率都80K了,增加匝數為什么能讓電容發熱不呢?

我們以前到105度了

樓上兄弟是怎樣解決的?能談?wù)剢?

我之前也遇到過,想了很多辦法都沒有解決,懷疑是我的電路布置和走線問題,后來重新布置線路,解決問題.

本人開始做逆變器也遇到過電容和管子發熱的情況,除變壓器沒繞好外,關鍵在于功率管的選擇,可以選擇30V的大電流管子,如70N03/100N03,12V供電的,我用過50V-100V的,管子發熱量明顯比30V的高,還要考慮變壓器的干擾,版子的設計,也是關鍵

這個主要還是高頻的脈沖波,在電源兩端你要加大電容量,與及高頻濾波;電容最好選用低阻抗的;還有一點很重要的是你的電路走線濾波電容要接近的功率MOS,這樣的效果會更加明顯;

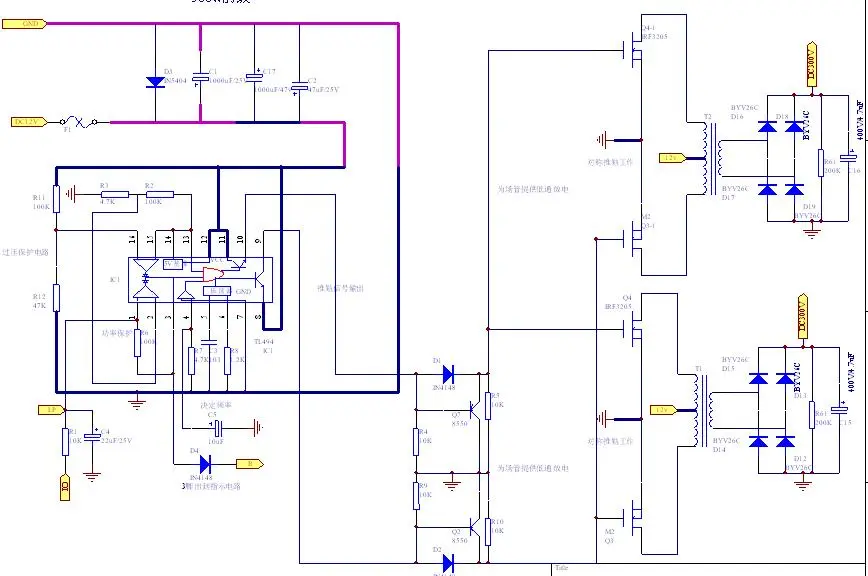

逆變器的發熱問題,還有一個是很重要的,就是死區處的控制,很多市售的機都 是把死區當保護電路使用,比如:過電壓保護,電壓穩定調整,等都加到死區上來,這是不對的,也是機表面溫度高的主要原因.我以前搞過奧威的,它的500W表面溫度達到80度,在深圳有4/5的逆變器產品是按奧威的電路板來做的,原理也一樣.所以說在深圳出的機,有80%功作起來溫度達80度左右.這主要就是把前級的死區當電路保護使用,正常的用法是:死區到地處加上一個4.7K電阻與一個104的電容就可以了,這樣你的機表面溫度長期工作也主有50度.參考圖:

呵呵,沒有解決就出貨了.

我的也是一樣功率回大很明顯用好的電容最后解決是用兩個2200的電容解決分解熱量就可以了重要一點是我的機是變壓器前后級間接電容大發熱,后回接地線可完全解
