電路的開環與閉環是指什么?

我公司主經營二極管,三極管,光耦  IC主要品牌有PANJIT,YS,WST,COSOM,APEC,SEMIHOW,SYMBOL等.
   望能夠為你們 服務,如有料需要,可以告訴,我將盡快為貴部服務!高生國際企業有限公司(香港交易)   東莞倍能電子有限公司吳文祥;聯系電話:13412292476   0769--85631820   FAX:0769--81602681
QQ124861164  E-MAIL:alex_wu@whuyudg.com東莞市大嶺山鎮石大路湖畔工業園臺霖電子通訊有限公司

這個好像是用來做輸入輸出隔離的,不是比較電路,因為沒有參考端
很簡單,輸入多少v,就輸出多少v,在輸入端分壓后同相端得到1/2源信號,lm358又將其放到原來的2倍,c1和c2起到低通濾波的作用,這個電路在音響中很常見,調整r5或者r6的值可以改變放大倍數,放大倍數=(r5+r6)/r5

你的圖里面,如果不要r6就是開環了,理論的開環放大倍數是無窮大,實際上的運放在10000-100000倍左右,這個電路開環使用是沒有任何意義的,光是噪音就能讓輸出飽和
如果你要做led電量指示的話,建議使用lm393或者lm339等,電路設計會很簡單

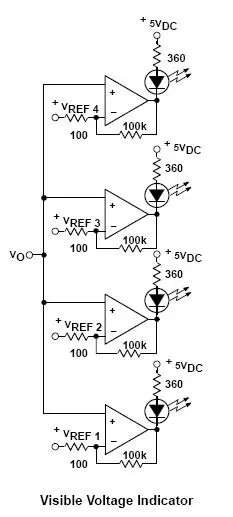

下圖是比較器的典型應用,你可以用4比較器lm339,100歐輸入隔離電阻可不要,100k是為了增加電路穩定性,也可以不要,很簡單了吧
