一：方案名稱：S9232S/S9233S-D/S9236D-D/S9238D 非隔離降壓 LED 開關芯片

二：方案品牌：芯飛凌-SDS（自主研發）

三：方案功能及特點:

      1高效的臨界工作模式

      2. 專利的零電流檢測

      3. 開關機瞬間輸出電流無過沖

      4. ±3%的輸出恒流精度，單芯片±1%精度

      5. 內置 550V 功率管

      6.內置逐周期的電流限制及前沿消隱

      7. 輸出過壓可調節

      8. LED 開/短路保護

      9. LED 過壓保護

    10. 無需任何環路補償

     11.歡迎前來咨詢羅生微信LG1105023765   qq1105023765    提供原廠技術支持

四：方案描述

       S923X是一款高精度離線非隔離LED恒流開關芯片。 適合于高恒流精度要求的非隔離降壓型LED恒流驅動電源。

       S923X采用專利零電流檢測方法，臨界準諧振工作模式實現系統的高效率。可采用更小尺寸的電感，無續流二極管的反向恢復問題，無需任何補償電路；內置線電壓補償，無需增加電流補償電路便可滿足±3%的電流精度。

       S923X內置550V耐壓功率管， 能有效降低系統的成本。軟啟動以及創新的最大導通時間可控設計，確保系統在上電及關燈瞬間無電流過沖， 保障了整燈的使用壽命。

       S923X還集成了多種保護功能： 欠壓鎖定，前沿消隱, LED開路保護，過流保護，環路開路保護，LED短路保護，大大增加了系統的穩定性。

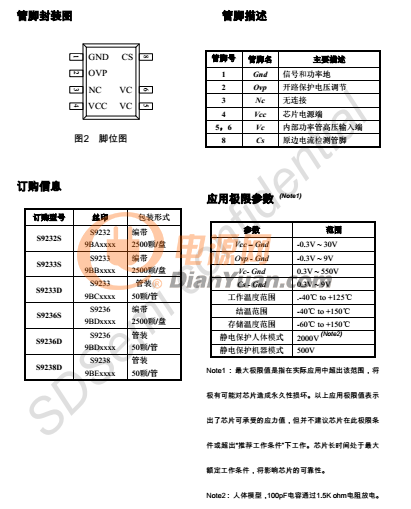

五：芯片封裝：S9232提供Sop-7封裝， S9233提供Sop-7和Dip-7兩種封裝， S9236提供Sop-7和Dip-7兩種封裝， S9238提供Dip-7封裝。

六：應用范圍：1.LED 面板燈、筒燈

                     2. LED 日光燈

                     3. 其它 LED 照明

七：典型應用：
