1.方案名稱：降壓恒流8-100V 電動車燈、汽車燈、夜市燈、地?cái)偀簟⒌蛪呵蚺轃? 單爪大燈 雙爪大燈、摩托車燈

2.品牌名稱：深圳市惠新晨電子有限公司

3.特點、

H5526是一款外圍電路簡單平均電流檢測、高恒流精度、高線性調整率、高負載調整率，適用于8-100V 全電壓范圍的非隔離式恒流LED驅動芯片。

H5526的工作頻率為160K，由于采用了PWM 工作模式，因此在應用中可以采用較小值的電感，可以有效節省整機空間。

H5526通過對MODE 端口進行控制實現二功能切換。MODE 懸空為高亮模式，MODE 接高為1/2 （50%）電流的低亮 模式。

產品特點： 寬輸入電壓范圍：8V~100V 高效率：可達80%

輸出電流范圍：100mA~4A 160KHz 開關頻率 內置6V 穩壓管平均電流工作模式 內置抖頻電路

內置MOS管，8-100V支持大電流輸出2.2A，外置MOS管支持4A輸出

4.應用領域：

 電動自行車燈、電動車燈、汽車燈、低壓球泡燈、船舶燈、低壓球泡燈，及其他DC類電燈。

PIN對PIN替代2556，恒流精度更高

優勢：只需外圍很少的元器件即可實現高低亮、遠近光切換

典型應用:12-80V 3串燈珠 單面450mA 雙面650mA 元器件僅5個 遠近光燈切換

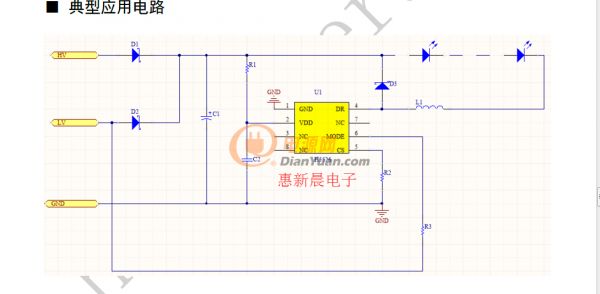

5、電路圖：
