0-50V，5A可調電源，高性能電源分享

研究多年電源，分享一下畢設的高性能線性穩壓電源

輸入5-50V，0-5A

輸出0-50V，0-5A（LDO設計，輸入輸出壓差：0.1V on 5a）

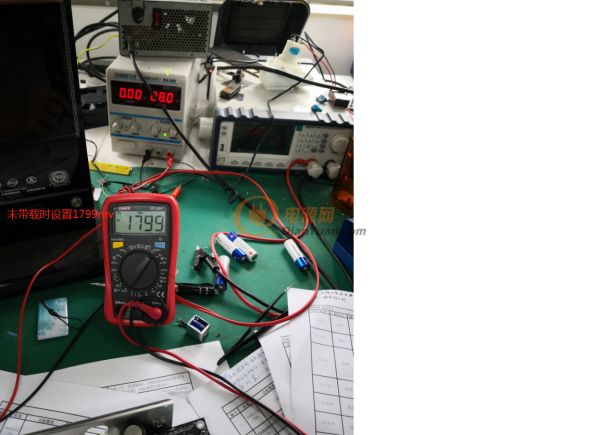

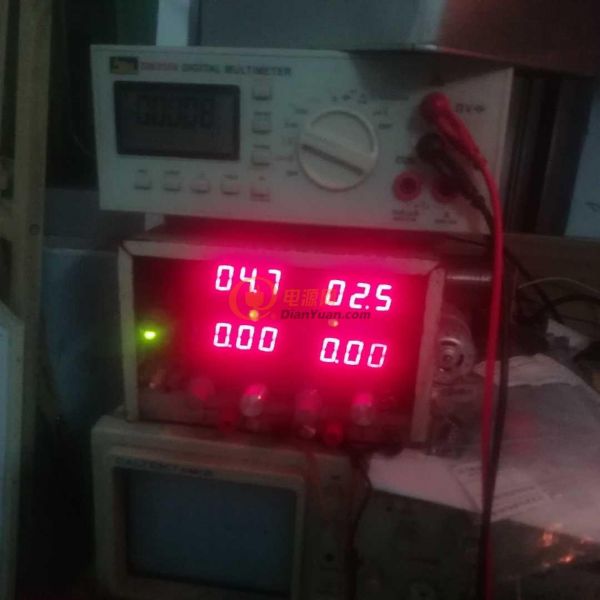

輸入8V，輸出1799mv，空載

空載1799

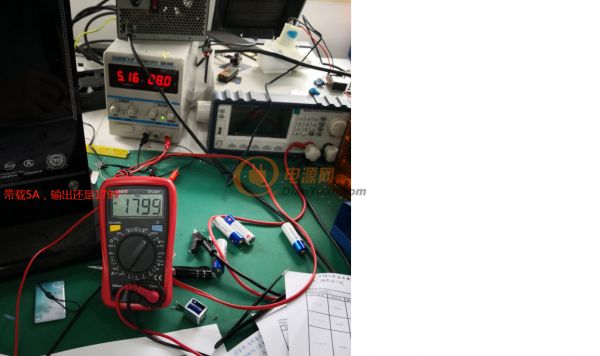

輸入8v，輸出1799v，帶載5.16a，電壓不變（表3.5位的，簡陋些）

帶載5A時

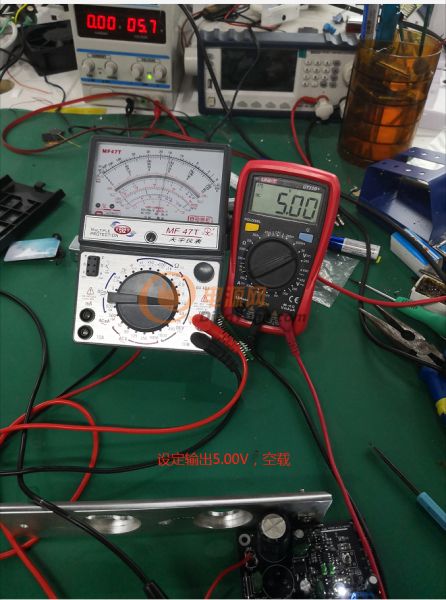

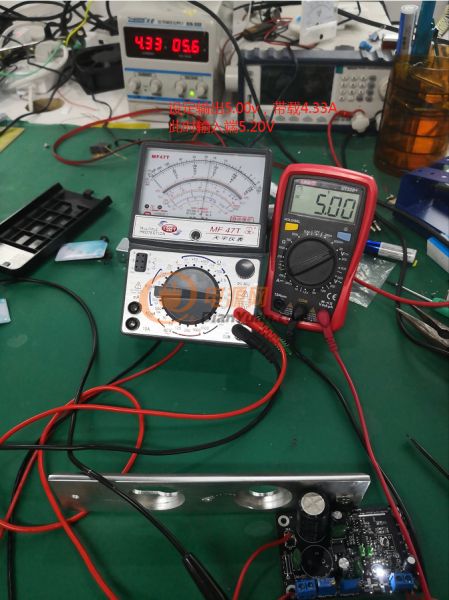

輸入5.2v，輸出5.00V，帶載5A，電壓穩定不變

 9eabeebdd1cc274ea28ee52c95b7c29

56aef20677c4334e6c22eacbd8c763b

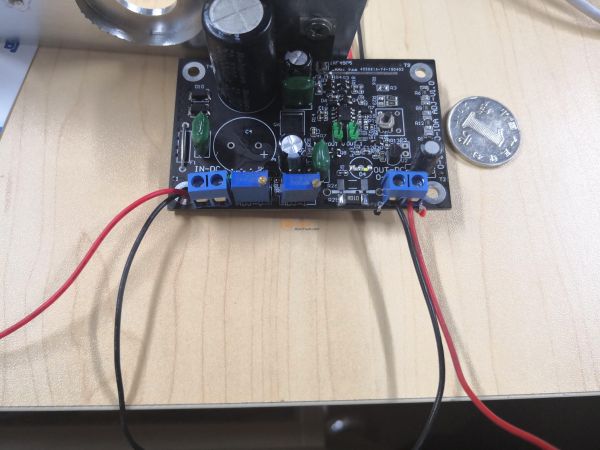

PCBA特寫：

75210f9e389e5411e5e1bb4036528ac





全部回復(15)
正序查看
倒序查看
Lam小黑
LV.3
2
2019-04-22 10:06
0.1V/5A輸出是的環路怎么做的？
0
回復
2019-04-22 10:53
@Lam小黑
0.1V/5A輸出是的環路怎么做的？
可調電源就是電壓環和電流環，一個是電壓跟隨一個是電流跟隨，就這么簡單，走線注意信號地就可以了
1
回復
Lam小黑
LV.3
4
2019-04-22 11:04
@ludingjian
可調電源就是電壓環和電流環，一個是電壓跟隨一個是電流跟隨，就這么簡單，走線注意信號地就可以了
說起來簡單，做起來就不是這么回事了。
0
回復
2019-04-22 11:10
@Lam小黑
說起來簡單，做起來就不是這么回事了。

恩，做成產品不容易，產品需要自動調節輸入，同步整流，失壓保護，狀態提示，主控模塊僅僅是已部分，還要控制好頻率

當時做這個電源，也花了一年時間，通過6年的實際測試，覺得可以分享給喜歡電源的

0
回復
2019-04-22 11:21
我的畢設也是做的可調電源，不過是用開關電源做的，1~30V/10A，這個反饋環路調的我腦殼疼
0
回復
2019-04-22 11:32
@川理學子
我的畢設也是做的可調電源，不過是用開關電源做的，1~30V/10A，這個反饋環路調的我腦殼疼
這個是，開關電源反饋環路的走線和頻率更難控制一些
0
回復
Lam小黑
LV.3
8
2019-04-22 11:38
@川理學子
我的畢設也是做的可調電源，不過是用開關電源做的，1~30V/10A，這個反饋環路調的我腦殼疼
電源驅動的最小占空比，占空比的分辨率。環路的基準，電壓環路的采樣（輸出電壓0.1V，分分鐘紋波比輸出電壓還高）同樣，電流環也一樣。
0
回復
2019-04-22 16:58

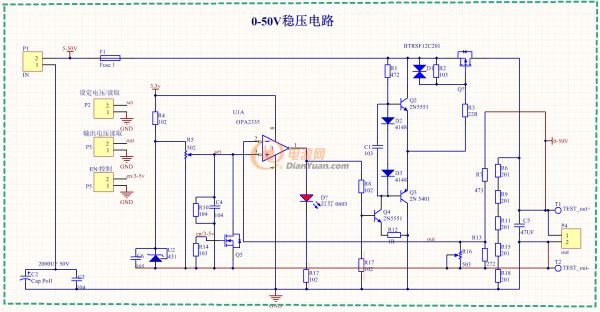

上個原理圖，歡迎指點

0
回復
ludingjian
LV.2
10
2019-04-22 16:59
@ludingjian
上個原理圖，歡迎指點[圖片]
只是調壓，還有一個調電流的，OPA2335兩路都用
0
回復
Lam小黑
LV.3
11
2019-04-22 18:04
@ludingjian
只是調壓，還有一個調電流的，OPA2335兩路都用
大哥，你這個是線性電源吧！
0
回復
ludingjian
LV.2
12
2019-04-22 18:07
@Lam小黑
大哥，你這個是線性電源吧！
是線性的，高端儀用電源
0
回復
Lam小黑
LV.3
13
2019-04-23 08:38
@ludingjian
是線性的，高端儀用電源
輸出電壓可調范圍是多少？精度呢？
0
回復
ludingjian
LV.2
14
2019-04-23 10:11
@Lam小黑
輸出電壓可調范圍是多少？精度呢？
0-50V，0-10A，實際最低0.2mv，應該是表的位數不夠，輸出電壓電流為跟隨器狀態，調節基準0-2.5V放大20倍閉環，基準可以使用LM358-2.5，0.1%的精準度，50ppm
0
回復
Lam小黑
LV.3
15
2019-04-23 10:23
@ludingjian
0-50V，0-10A，實際最低0.2mv，應該是表的位數不夠，輸出電壓電流為跟隨器狀態，調節基準0-2.5V放大20倍閉環，基準可以使用LM358-2.5，0.1%的精準度，50ppm
0哦
0
回復
9哇哈哈p
LV.1
16
2019-05-27 10:25
@ludingjian
可調電源就是電壓環和電流環，一個是電壓跟隨一個是電流跟隨，就這么簡單，走線注意信號地就可以了
大神求帶，我是小白??！能不能加你微信好友啊
