1 方案名稱：戶外景觀、舞臺燈、智能家居高輝共陽調光方案Hi7000     65536：1級調光



2 品牌名稱：智芯半導體



3 方案特點：

Hi7000 是一款外圍電路簡單的多功能平均電流型LED 恒流驅動器，外置驅動MOS，適用于寬電壓范圍的非隔離式大功率恒流LED驅動領域。

芯片PWM端口支持超小占空比的PWM調光，可響應最小60ns脈寬。采用我司專利算法，為客戶提供最佳解決方案，最大限度地發揮燈具優勢，以實現景觀舞臺燈高輝的調光效果，65536（256*256）級高輝調光。PWM端口為高電平，芯片正常工作，為低電平芯片輸出關閉。

芯片采用我司專利的平均電流控制算法，輸出電流恒流精度≤±3％，且輸出電流受輸入輸出電壓、系統電感的影響??；芯片內部集成環路補償，外圍電路簡潔，系統更加穩定可靠。

芯片通過對LD端口進行控制實現三功能切換。LD懸空時，系統為高亮模式；LD比VDD高1V時，系統為1/2 電流的低亮模式；LD接0.2-1.2V模擬調光信號輸入時，系統為模擬調光模式。LD高低亮切換模式，用來實現汽車LED照明的遠近光燈切換。LD模擬調光模式時，端口電壓低于0.2V，輸出關閉。



4 規格：

支持高輝調光，65536：1 調光比

寬輸入電壓：5-100V

平均電流工作模式

 高效率：最高可達95%

 輸出電流可達5A

內置5V 穩壓管

 最大工作頻率1MHz

恒流精度≤±3%l

支持PWM/模擬/分段調光

封裝：sot23-6



5 應用范圍：

景觀亮化洗墻燈

舞臺調光效果燈

智能家居照明

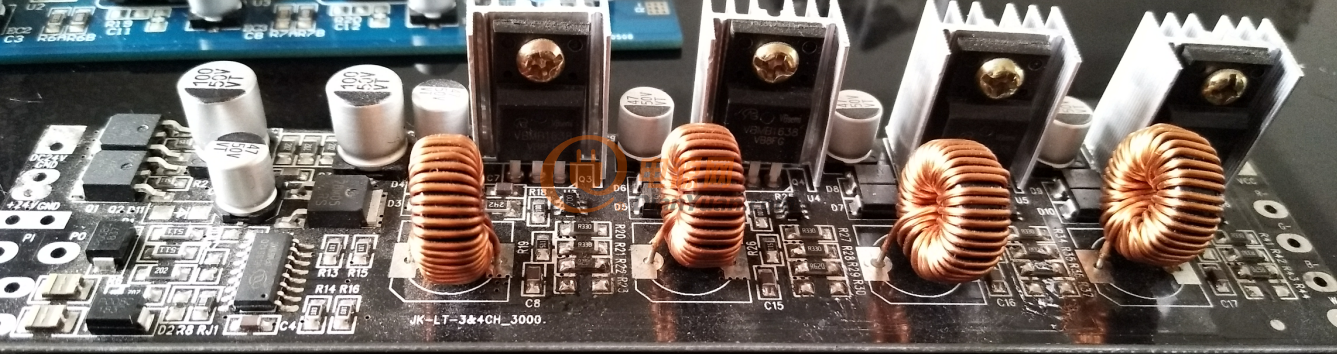

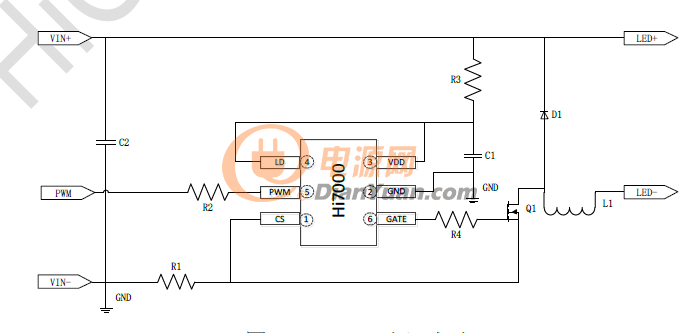

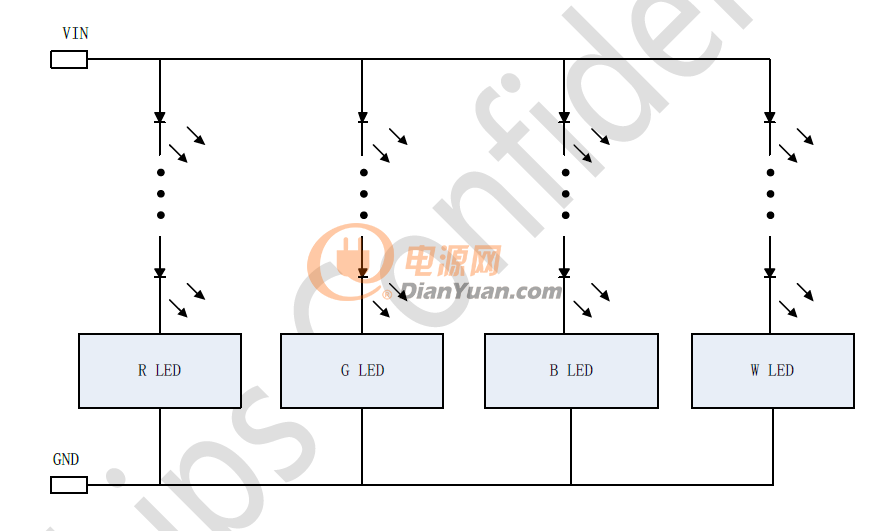

6 電路圖：
