方案名稱：5-220V高低壓輸入超寬電壓降壓恒壓小家電電源_poe電源驅動方案！

品牌名稱：世微半導體

方案概述：

AP921 220V降壓恒壓芯片

主要特點

1：集成高壓啟動電路?

2：多模式控制、無異音工作?

3：支持降壓和升降壓拓撲?

4：默認 12V 輸出（FB 腳懸空）?

5：待機功耗低于 50mW?

6：良好的線性調整率和負載調整率?

7：集成軟啟動電路?

8：內部保護功能：

9： 過載保護 (OLP)

10：逐周期電流限制 (OCP)

11： 輸出過壓保護 (OVP)

12：VDD 過壓、欠壓和電壓箝位保護

13： 封裝類型 SOP-8典型應用

14：小家電電源

15工業控制

產品描述

AP921是一款高性能低成本PWM控制功率器，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品內置高耐壓MOSFET可提高系統浪涌耐受能力。

與傳統的PWM控制器不同，AP921內部無固定時鐘驅動MOSFET，系統開關頻率隨負載變化可實現自動調節。

同時芯片采用了多模式PWM控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。

此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。

AP921集成有完備的帶自恢復功能的保護功能：VDD欠壓保護、逐周期電流限制、輸出過壓保護、過熱保護、過載保護和VDD過壓保護等。典型應用電路

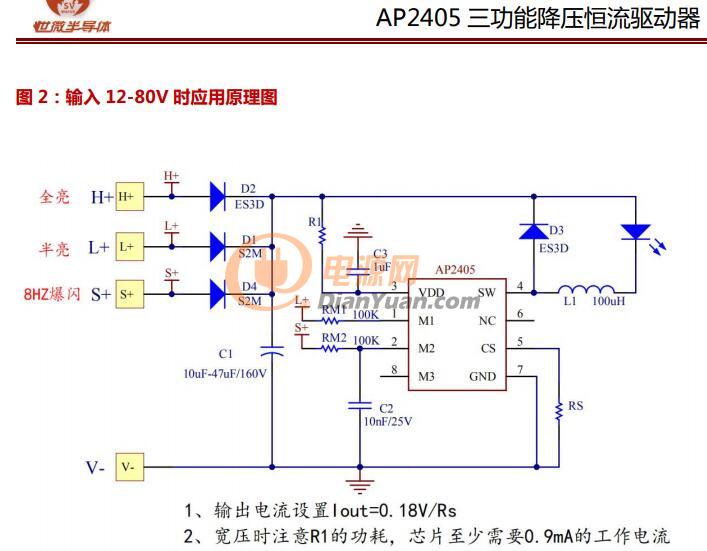

原理圖

產品應用l

? 小家電電源 ? 工業控制
