2 品牌名稱：歐創芯OC

3 方案特點：

寬輸入電壓范圍：3.1V~100V

高效率：可高達 93%

支持 PWM 調光和線性調光

最大工作頻率：1MHz

CS 電壓：250mV

芯片供電欠壓保護：2.6V

關斷時間可調

智能過溫保護

內置 VDD 穩壓管

4 規格：  OC5021B 是一款高效率、高精度的 降壓型大功率 LED 恒流驅動控制芯片。 OC5021B 采用固定關斷時間的峰值 電流控制方式，關斷時間可通過外部電容 進行調節，工作頻率可根據用戶要求而改 變。 OC5021B 通過調節外置的電流采樣 電阻，能控制高亮度 LED 燈的驅動電流， 使 LED 燈亮度達到預期恒定亮度。 在 DIM 端加 PWM 信號，可以進行 LED 燈調光。DIM 端同時支持線性調光。

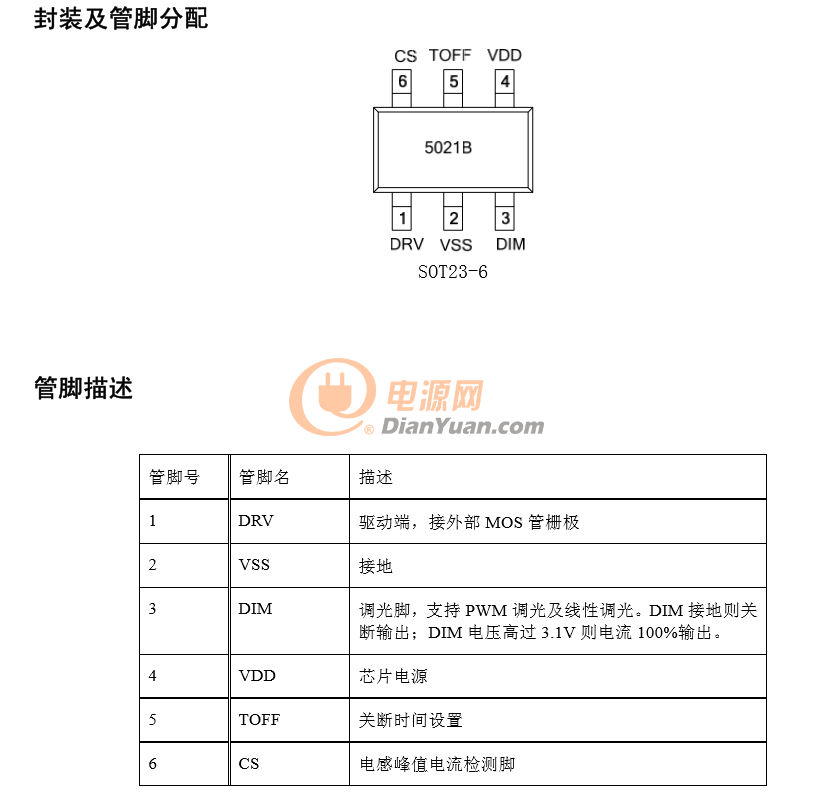

 OC5021B 內部集成了 VDD 穩壓管以 及過溫保護電路，減少外圍元件并提高系 統可靠性。 OC5021B 采用 SOT23-6 封裝。

5 應用范圍： 自行車、電動車、摩托車燈 ，強光手電 ，LED 射燈 ，大功率 LED 照明 ，LED 背光

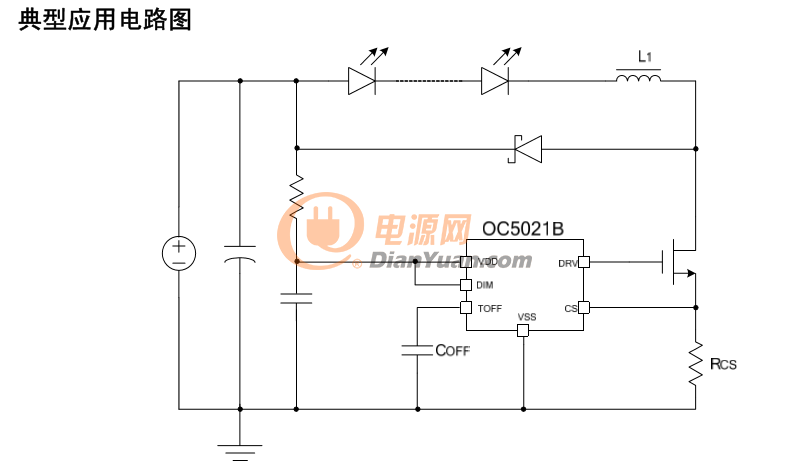

6 電路圖：

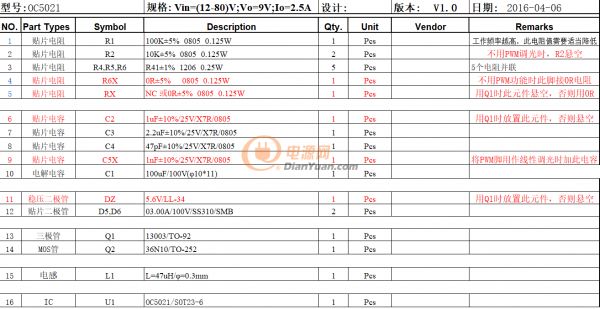

7 物料清單:

8 聯系方式: 歐創芯一級供應，產品資料，方案+++++郭生QQ:3301086671
