市面上500W離網逆變器比比皆是，價錢有高有底，性能也是有好有差；但是系統拓?fù)鋮s是大同小異，這里主要對常見的三種逆變架構進行分析：
架構一：前級推挽升壓，后級全橋逆變；（高頻機）
架構二：前級推挽逆變，后級全橋換相；（高頻機）
架構三：前級推挽升壓，后級全橋工頻輸出；（工頻機）
（PSIM仿真）500W離網逆變器常見拓?fù)浣馕?/h1>
全部回復(27)
正序查看
倒序查看

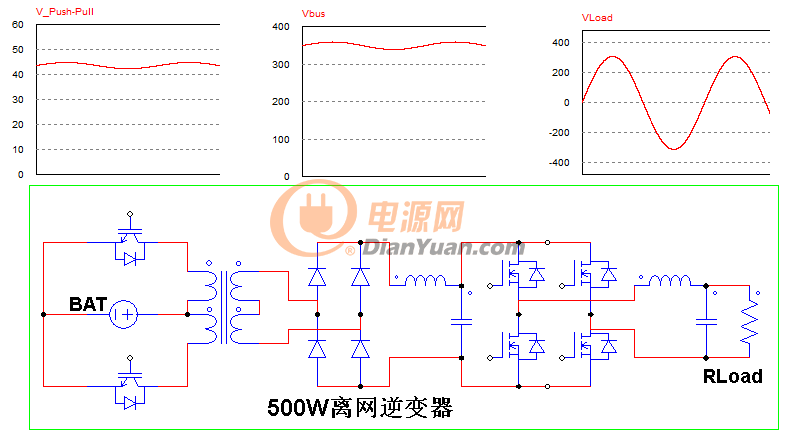

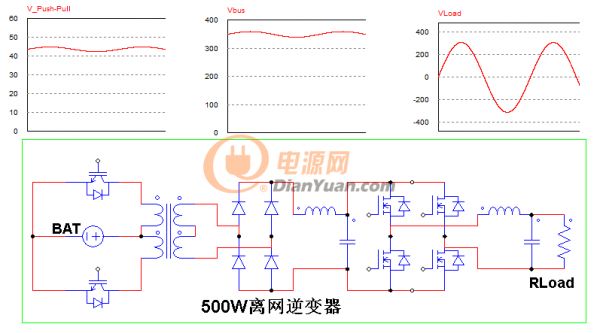

架構一：前級推挽升壓，后級全橋逆變；（高頻機）
架構一應該是最常見的方案了，前級升壓一般是輕載電壓閉環，重載開環控制，這樣推挽工作效率比較高；后級全橋逆變，輸出有LC濾波，對防止負載沖擊有比較好的作用，對負載的要求也不高，可容性負載感性負載；當然由于是開關管是高頻控制的，所以對控制芯片要求要高一點；
系統仿真圖如下：前級單電壓環控制，重載電壓環失效進入開環模式；后級輸出電壓控制（也可以再加一級電流環）
仿真波形如下：
1
回復
@Richie_Li
架構一：前級推挽升壓，后級全橋逆變；（高頻機）[圖片]架構一應該是最常見的方案了，前級升壓一般是輕載電壓閉環，重載開環控制，這樣推挽工作效率比較高；后級全橋逆變，輸出有LC濾波，對防止負載沖擊有比較好的作用，對負載的要求也不高，可容性負載感性負載；當然由于是開關管是高頻控制的，所以對控制芯片要求要高一點；系統仿真圖如下：前級單電壓環控制，重載電壓環失效進入開環模式；后級輸出電壓控制（也可以再加一級電流環）[圖片]仿真波形如下：[圖片]

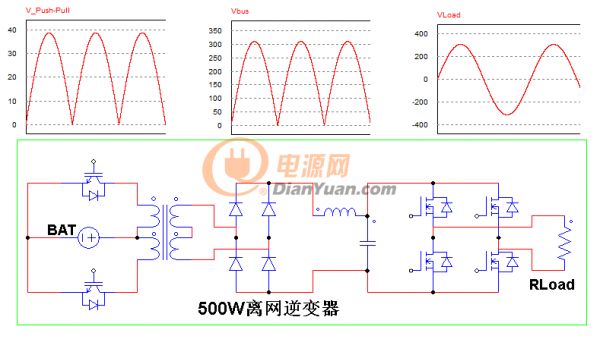

架構二：前級推挽逆變，后級全橋換相；（高頻機）
架構二這方案可能相對少一點，前級推挽進行升壓逆變，BUS總線上為饅頭波，然后經過全橋換相整成交流輸出；對比架構一和架構二，可以發現架構二少了輸出電感和濾波電容，再仔細看還可以發現BUS上少了大電解電容；由于BUS上面的電壓是饅頭波，不用加大電解電容，所以在成本上會有優勢；
系統仿真如下：
仿真波形如下：
1
回復
@Richie_Li
架構二：前級推挽逆變，后級全橋換相；（高頻機）[圖片]架構二這方案可能相對少一點，前級推挽進行升壓逆變，BUS總線上為饅頭波，然后經過全橋換相整成交流輸出；對比架構一和架構二，可以發現架構二少了輸出電感和濾波電容，再仔細看還可以發現BUS上少了大電解電容；由于BUS上面的電壓是饅頭波，不用加大電解電容，所以在成本上會有優勢；系統仿真如下：[圖片]仿真波形如下：[圖片]
架構三：前期推挽升壓，后級全橋工頻輸出；（工頻機）
架構三也是比較常見的，淘寶上一百塊以內的基本都是這種架構；前端也是推挽升壓，比較常見的是用SG3525A作為驅動芯片加控制芯片；跟架構一相比，也是少了輸出電感和電容，當然BUS上面的大電解電容不可以省略；控制上前級已經用了推挽芯片，后級又是工頻輸出，所以對控制芯片的要求不高，甚至一個一兩塊錢的單片機芯片都可以滿足控制需求；
系統仿真如下：
仿真波形如下：
2
回復
@Richie_Li
架構三：前期推挽升壓，后級全橋工頻輸出；（工頻機）[圖片]架構三也是比較常見的，淘寶上一百塊以內的基本都是這種架構；前端也是推挽升壓，比較常見的是用SG3525A作為驅動芯片加控制芯片；跟架構一相比，也是少了輸出電感和電容，當然BUS上面的大電解電容不可以省略；控制上前級已經用了推挽芯片，后級又是工頻輸出，所以對控制芯片的要求不高，甚至一個一兩塊錢的單片機芯片都可以滿足控制需求；系統仿真如下：[圖片]仿真波形如下：[圖片]
感謝樓主的精彩分享，有幾個問題請教下：
1、目前變換器應用場合多追求雙向傳輸，比如應用在儲能電池領域，根據當前應用場合，儲能電池需要充放電，請問在這種模式下“”推挽+逆變”架構下應用的多嗎？如果應用的話，推挽后級需要改成四個有源器件，還是說從成本的角度看兩個有源器件加電容組成的全橋即可？
2、架構二的情況下后級的逆變環節相當于開環控制，成本上確實有優勢，在負載沖擊方面稍差，關于架構二和架構一的效率對比如何？
再次謝謝樓主的精彩分享
0
回復
@zhanceshen
感謝樓主的精彩分享，有幾個問題請教下：1、目前變換器應用場合多追求雙向傳輸，比如應用在儲能電池領域，根據當前應用場合，儲能電池需要充放電，請問在這種模式下“”推挽+逆變”架構下應用的多嗎？如果應用的話，推挽后級需要改成四個有源器件，還是說從成本的角度看兩個有源器件加電容組成的全橋即可？2、架構二的情況下后級的逆變環節相當于開環控制，成本上確實有優勢，在負載沖擊方面稍差，關于架構二和架構一的效率對比如何？再次謝謝樓主的精彩分享
這個太牛了，回貼慢慢看看，正我需要的。
0
回復
@zhanceshen
感謝樓主的精彩分享，有幾個問題請教下：1、目前變換器應用場合多追求雙向傳輸，比如應用在儲能電池領域，根據當前應用場合，儲能電池需要充放電，請問在這種模式下“”推挽+逆變”架構下應用的多嗎？如果應用的話，推挽后級需要改成四個有源器件，還是說從成本的角度看兩個有源器件加電容組成的全橋即可？2、架構二的情況下后級的逆變環節相當于開環控制，成本上確實有優勢，在負載沖擊方面稍差，關于架構二和架構一的效率對比如何？再次謝謝樓主的精彩分享
效率損耗主要就看你的mos等器件選型了，還有電路結構等。
0
回復
@Richie_Li
架構一：前級推挽升壓，后級全橋逆變；（高頻機）[圖片]架構一應該是最常見的方案了，前級升壓一般是輕載電壓閉環，重載開環控制，這樣推挽工作效率比較高；后級全橋逆變，輸出有LC濾波，對防止負載沖擊有比較好的作用，對負載的要求也不高，可容性負載感性負載；當然由于是開關管是高頻控制的，所以對控制芯片要求要高一點；系統仿真圖如下：前級單電壓環控制，重載電壓環失效進入開環模式；后級輸出電壓控制（也可以再加一級電流環）[圖片]仿真波形如下：[圖片]
是SPWM控制嗎，輕載如何處理？
0
回復
@zhanceshen
感謝樓主的精彩分享，有幾個問題請教下：1、目前變換器應用場合多追求雙向傳輸，比如應用在儲能電池領域，根據當前應用場合，儲能電池需要充放電，請問在這種模式下“”推挽+逆變”架構下應用的多嗎？如果應用的話，推挽后級需要改成四個有源器件，還是說從成本的角度看兩個有源器件加電容組成的全橋即可？2、架構二的情況下后級的逆變環節相當于開環控制，成本上確實有優勢，在負載沖擊方面稍差，關于架構二和架構一的效率對比如何？再次謝謝樓主的精彩分享
1、在雙向儲能的應用上，用的比較多的還是雙全橋LLC；
2、這兩種我沒有做過效率對比，應該效率相差不多，方案一重載推挽開環，效率高于方案二的推挽逆變；但是方案一后級逆變效率比不上方案二的換相；
0
回復
@Richie_Li
架構三：前期推挽升壓，后級全橋工頻輸出；（工頻機）[圖片]架構三也是比較常見的，淘寶上一百塊以內的基本都是這種架構；前端也是推挽升壓，比較常見的是用SG3525A作為驅動芯片加控制芯片；跟架構一相比，也是少了輸出電感和電容，當然BUS上面的大電解電容不可以省略；控制上前級已經用了推挽芯片，后級又是工頻輸出，所以對控制芯片的要求不高，甚至一個一兩塊錢的單片機芯片都可以滿足控制需求；系統仿真如下：[圖片]仿真波形如下：[圖片]
SPWM控制的話，用MCU還是專用的控制芯片？
0
回復
@Richie_Li
架構三：前期推挽升壓，后級全橋工頻輸出；（工頻機）[圖片]架構三也是比較常見的，淘寶上一百塊以內的基本都是這種架構；前端也是推挽升壓，比較常見的是用SG3525A作為驅動芯片加控制芯片；跟架構一相比，也是少了輸出電感和電容，當然BUS上面的大電解電容不可以省略；控制上前級已經用了推挽芯片，后級又是工頻輸出，所以對控制芯片的要求不高，甚至一個一兩塊錢的單片機芯片都可以滿足控制需求；系統仿真如下：[圖片]仿真波形如下：[圖片]
這個比較有料哦，回貼慢慢看
0
回復
@魯珀特
樓主，有三個問題想咨詢一下1）高頻機的頻率量級大概是什么范圍；2）因?yàn)榧軜?gòu)2先變成饅頭波，在變成正弦波，會有很多能量損耗，這個比架構1多了多少損耗；3）架構三的波形出來的用途是啥？這個不太了解，能否舉例講一講。
2）饅頭波的產生過程和正常升壓是一樣的，在fb上調制進饅頭波就行了。饅頭波經過換相得到正弦波的損耗遠低于方案一。
3）因?yàn)镾PWM波產生成本較高，在不是對電能質量要求高的場合很可以用階梯波代替。
