【應征入伍】（首發）+晶豐高壓多段線性恒流 LED 控制芯片-BP5356H

一：方案名稱：高壓多段線性恒流 LED 控制芯片-BP5356H

二：方案品牌：BPS-J晶豐源明（自主研發）

三：方案功能及特點

◆ THD<20%

◆ 700V 高壓 MOS 管

◆ 多芯片并聯使用時可節省跳線電阻

◆ 外圍電路非常簡單，驅動器體積非常小

◆ 無需電解電容和磁性元件

◆ 母線電壓變化±20%仍可工作

◆ 超快 LED 啟動

◆ LED 電流可外部設定

◆ 輸入線電壓補償功能

◆ 內置過溫降電流功能，過溫點特調

◆ 采用 SOP8-EP 封裝

四：方案描述

BP5356H是一款高精度多段線性恒流LED控制芯片，集成了高壓 MOS 管和 JFET 高壓供電功能。主要用于驅動由市電供電的高電壓、低電流 LED 燈串。由于不需要電解電容和磁性元件，LED 驅動器可以實 現小體積、長壽命，并符合 EMI 規定。

BP5356H 可以通過外部電阻精確的設定 LED 電流，芯片通過優化分段導通時的電流基準，有利于減小 THD。

BP5356H 具有過溫調節功能，過溫點可以通過 RTH 對地電阻設置。當輸入電壓過高，或者 LED 電流過大時，此功能將降低輸出電流。

BP5356H 集成了輸入線電壓補償功能，在輸入線電壓過高時，BP5356H 將按照外置的補償電阻減小輸出電流，保證輸入功率基本不隨線電壓變化。

BP5356H 內部?jī)?yōu)化了打線，在多芯片并聯時方便走線，節省跳線電阻。

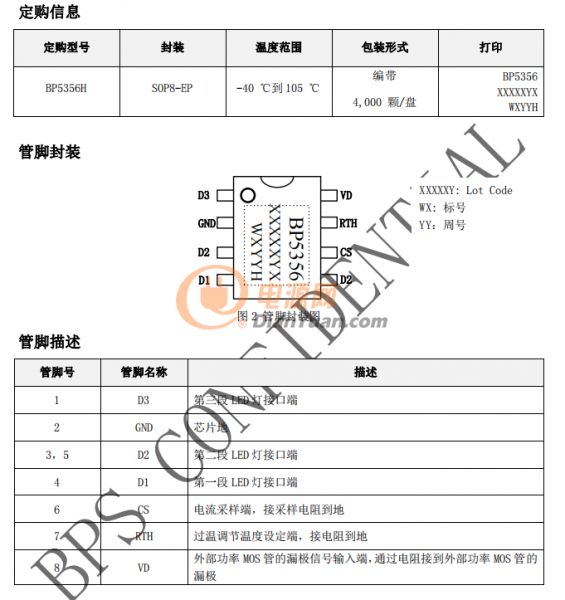

五：芯片封裝：BP5356H采用 SOP8-EP 封裝

六：應用范圍：

◆ GU10/E27 LED 球泡燈、射燈

◆ LED 蠟燭燈

◆ 其它 LED 照明

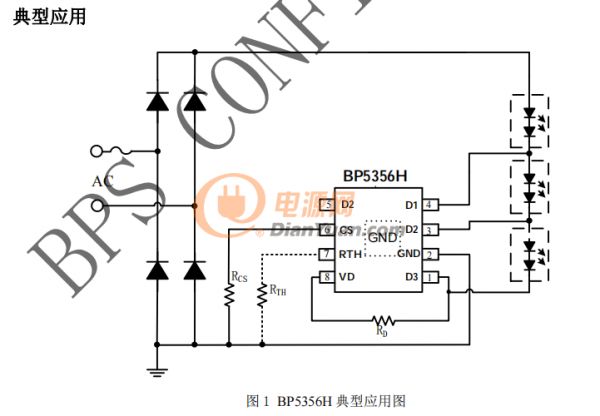

七：典型應用：
