話不多說，PI新的產品設計居然在官網發現有網絡設計工具可以用，那直接盤就對了。

要想用官網的設計工具要注冊一個賬號，這個直接略過了。先一步步上，后面跟大家講一下體驗。

我選的是InnoSwitch3-CE，別問為什么，我這么選就對了。

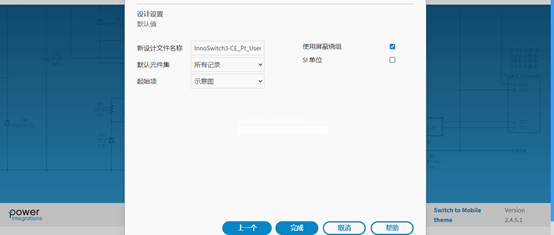

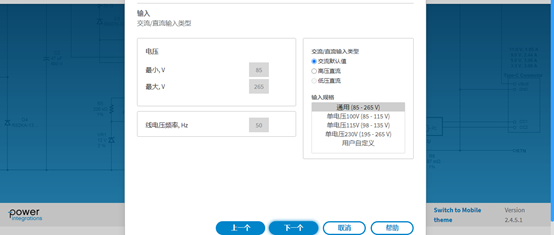

第一步：默認

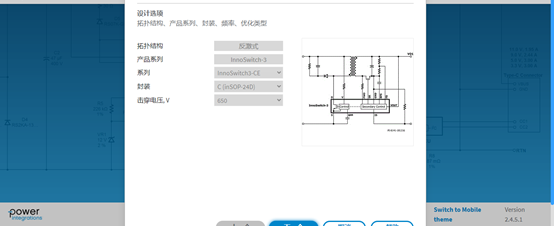

第二步：繼續默認，或者需要調整的可以用戶自定義。我這邊就不做調整了。

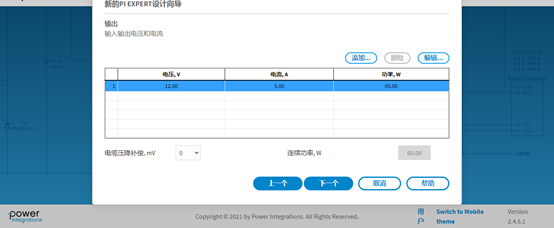

第三步：添加輸出參數，我這邊一開始選擇了12V,5A輸出功率達到60W。這再后面造成一點點錯誤。

第四步：一切OK，取一個自己的工程名字。

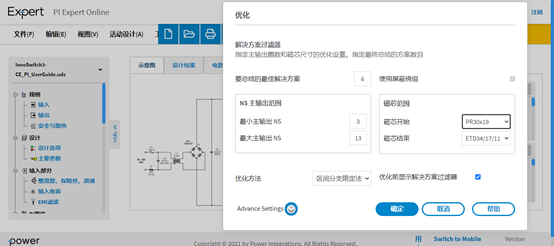

第五步：這邊是變壓器的一些參數，磁芯跟NS的輸出范圍大小。這個選用標準件就好，搞個定制雖然還給算，但是畢竟之后你要自己去做的話，還的自己繞變壓器找材料。主要是看個人喜歡！

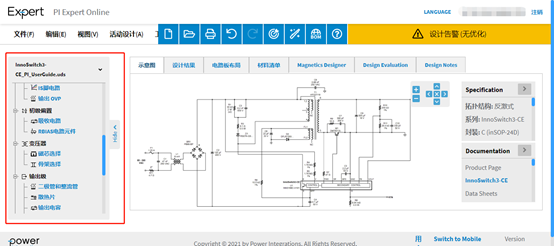

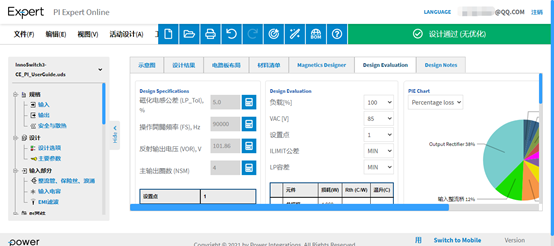

第六步：因為上面選擇的元件實際輸出功率并不能完全達到60W，導致這里一直報錯。感覺這個還會提示，有點東西??！開始調整參數，紅色矩形框內參數都可以調整。

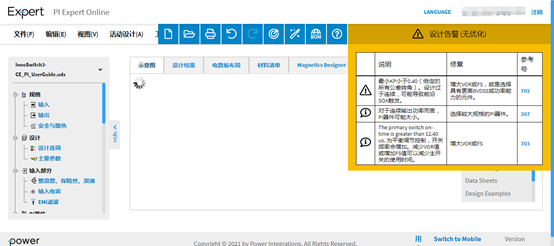

第七步：還是有錯誤提示

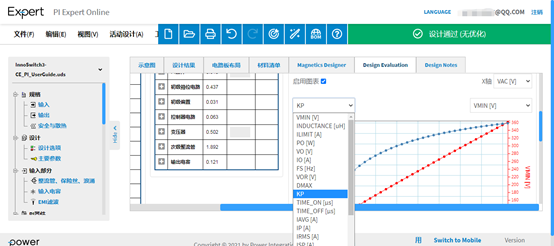

第八步：對著錯誤找原因，終于解決了

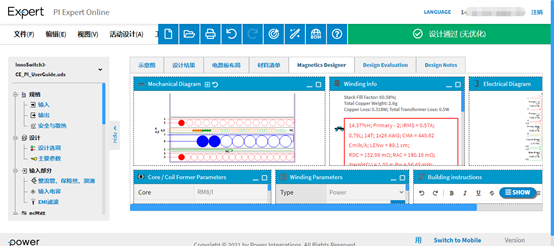

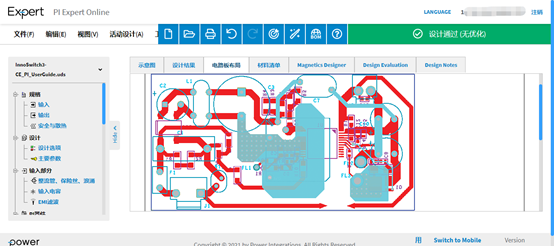

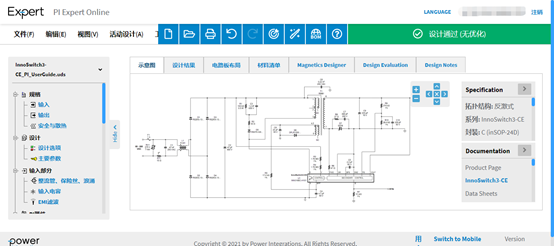

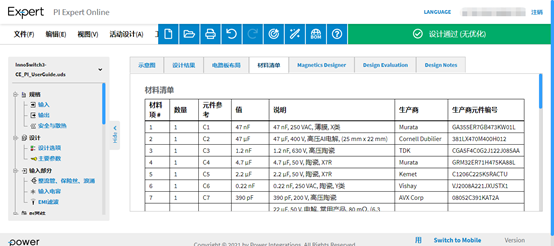

第九步：形成輸出結果。好家伙，設計結果報告，電氣原理圖，PCB布局建議，材料清單（ 別看，看了就是買不起），變壓器設計要求，仿真數據。這個時候感覺還挺全的，接下來就是你想不到的了。

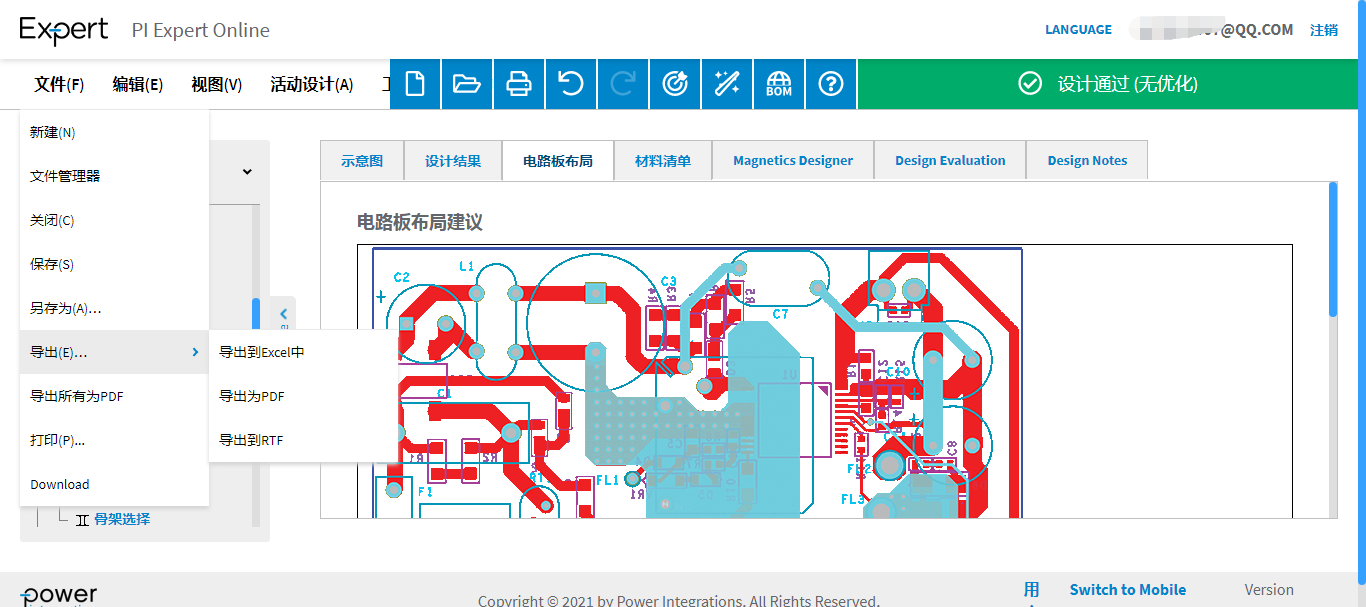

第十步：導出。行吧，我格局小了。人家只是支持設計，不支持設計結果的導出?？吹竭@些我蒙了。給了PCB布局建議，跟圖片文件。你這是忽悠呢！整的我還要自己畫PCB。

總結一下：網絡設計工具，看來只能方便參考設計，不能使用就感覺有點坑。自己稍微變一點可能數據就壓根對不上，這樣好像仿真也只是仿真，結果還是有差異。仿真的輸入數據可以調整就是還沒驗證這一塊是不是比較準確。先整一個，后續有時間再上。
