TinySwitch-4適合用來設計最高28.5W的輸出功率，出色的動態負載響應特性。

TNY288可以通過檢測整流的偏置繞組電壓來完成過壓檢測，簡化電路。

PI很多的IC都是簡單的ON/OFF控制，這些開關IC采用具有優良耐熱性能的eSOP-12B封裝。

TNY288PG器件集成了電源開關器件，振蕩器，控制，啟動和保護功能，適合用來設計小功率電源。

當功率MOSFET關斷時，變壓器的漏電感會在漏極節點上引起電壓尖峰，該尖峰的幅度受到RCD鉗位網絡的限制。

TNY288芯片通過使用ON / OFF控制來跳過開關周期，以調節輸出電壓。

電源設計通過偏執繞組的方式，可以降低產品的待機功耗，利于效率提升。

芯片的封裝與其功能緊密聯系，不同的封裝帶來的輸出功率、散熱工藝差異較大。

RCD鉗位電路設計主要是吸收開關的尖峰脈沖電壓，降低對芯片的損害概率。

RCD回路吸收鉗位，電路設計簡單，能夠吸收浪涌電壓，降低Dv/Dt,但是存在損耗

這樣變壓器的功率越大，需要的C值越大，使得在R上消耗的功耗越大，導致R的體積越大。

對于功率低于2.5W的電源開發，可以省掉鉗位電路元件，進一步降低成本。

TNY288適合小功率的電源，在2.5W內體積更小，節省鉗位電路元件。

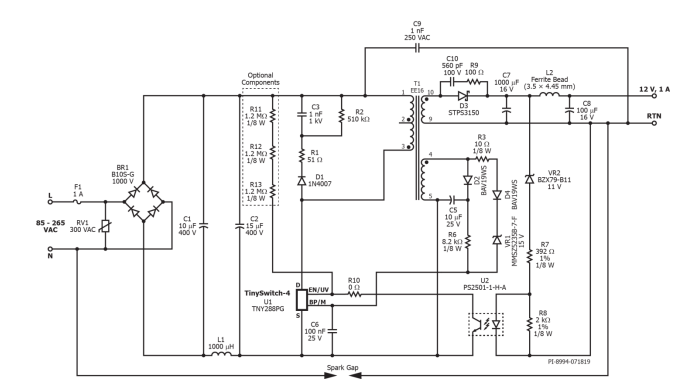

該原理圖所示，利用TNY288PG設計的反激式拓?fù)潆娫?，通過使用齊納基準的光耦反饋來實現次級側恒壓（CV）調節，包括輸入整流和過濾，TNY288PG相關操作，輸出整流和濾波，反饋和輸出電壓調節，輸出過壓關斷，EMI設計，峰值初級電流限制選擇，欠壓鎖定幾大部分。

如果用431，環路需要怎么計算？光耦副端需要如何搭配阻容？

利用TNY288PG設計的反激式拓?fù)潆娫?，通過使用齊納基準的光耦反饋來實現次級側恒壓（CV）調節，包括輸入整流和過濾，輸出整流和濾波，反饋和輸出電壓調節，輸出過壓關斷，EMI設計，峰值初級電流限制選擇。

摸魚學習一下

待機功耗最低能做到多少？

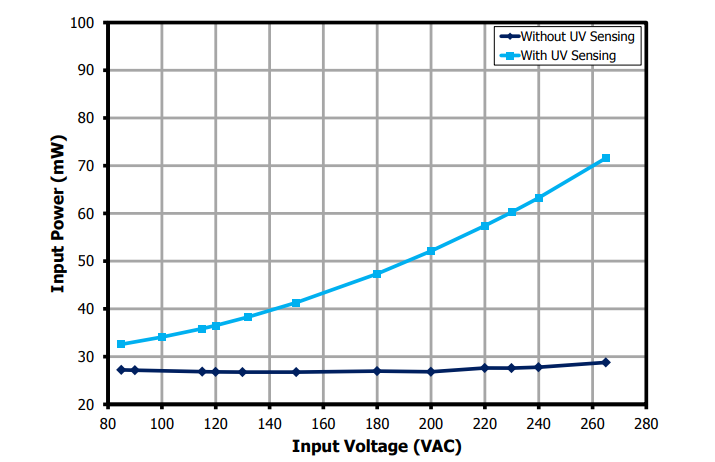

電源待機功耗低，效率整體比較高，比較節能。

電源待機功耗低，效率整體比較高，全載的效率高達84%。

功率可以再優化的空間

空載效率高

對于431+817構成typeII補償，是因?yàn)楣怦畋旧淼募纳娙菰诿桌招?yīng)之后會形成一個極點。

RCD鉗位電路，如果考慮實際電路中存在的漏感，MOS寄生電容，二極管并非理想二極管，這個還是挺復雜。

這些干擾如果不采取一定的措施進行抑制、消除和屏蔽，就會嚴重地影響整機的正常工作。

我們就可以利用此辦法來構成typeII補償中的后一個極點，不過要注意這個極點的值是與二極管的電流有關。

自偏置可以免除輔助繞組供電和相關的器件；頻率抖動可以降低EMI濾波器的成本；內置MOS的S極通過控制器的PIN腳引出可以直接通過PCB的覆銅來散熱。

TNY288PG器件集成了電源開關器件，振蕩器，控制，啟動和保護功能

在25℃的測試條件下，全載的效率高達84%，可以滿足應用了

效率89以上就好了
