NCP1377和IMX2378F-H415電源方案成品賞析對比

NCP1377和IMX2378F-H415兩個反激式電源方案設計功率都是50W，PCB尺寸都是在105x55mm左右。一般來講，電源PCB正面一般擺放插件零件，背面擺放貼片零件。

NCP1377方案的物料大概60多種，通過成品的正面圖一可以看出排列是比較緊湊的，對零件布局，散熱以及走線要求都是較高的。后面一系列的調試，安規測試也是比較考驗工程師的功底。

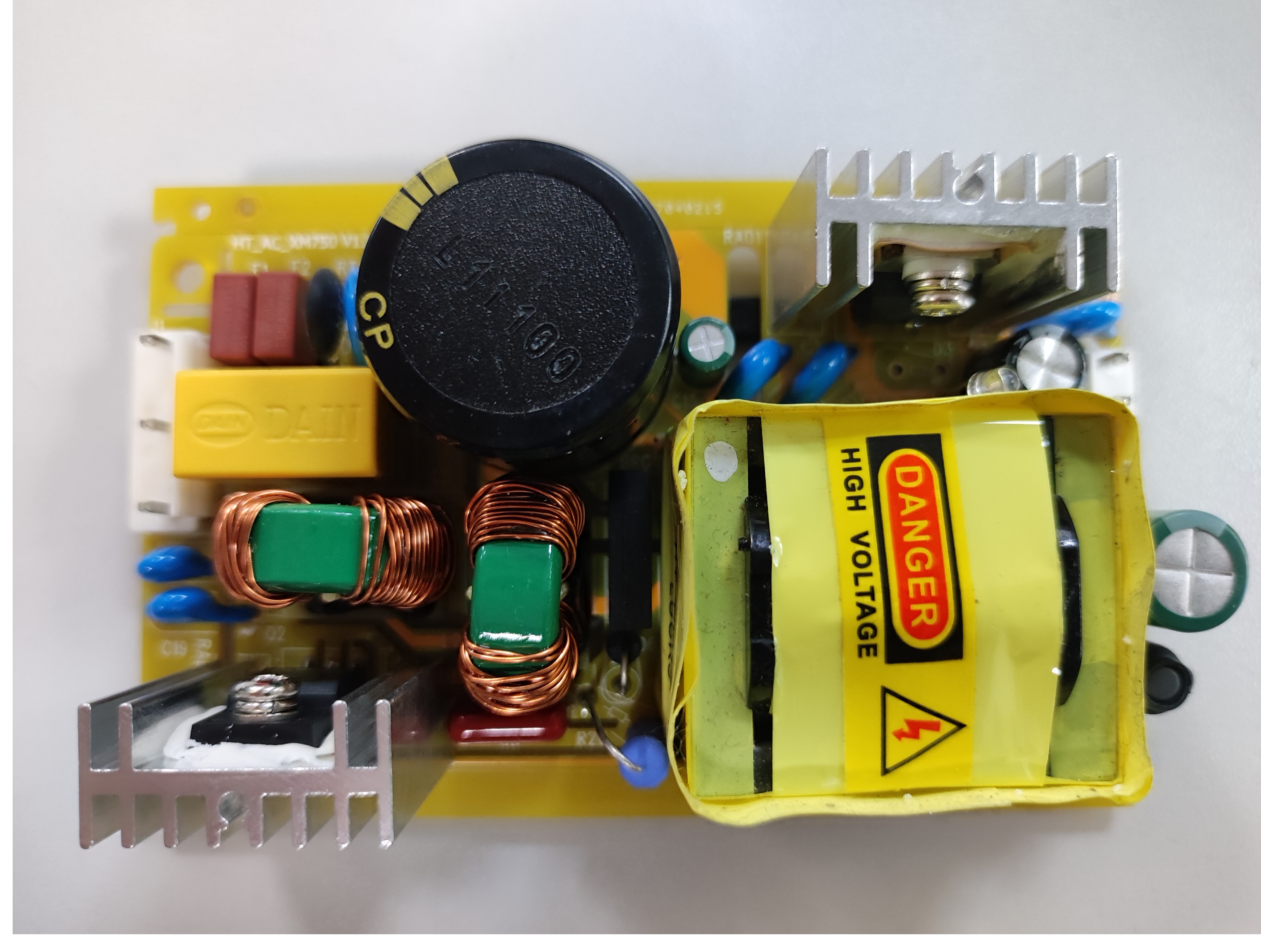

 圖一NCP1377方案正面

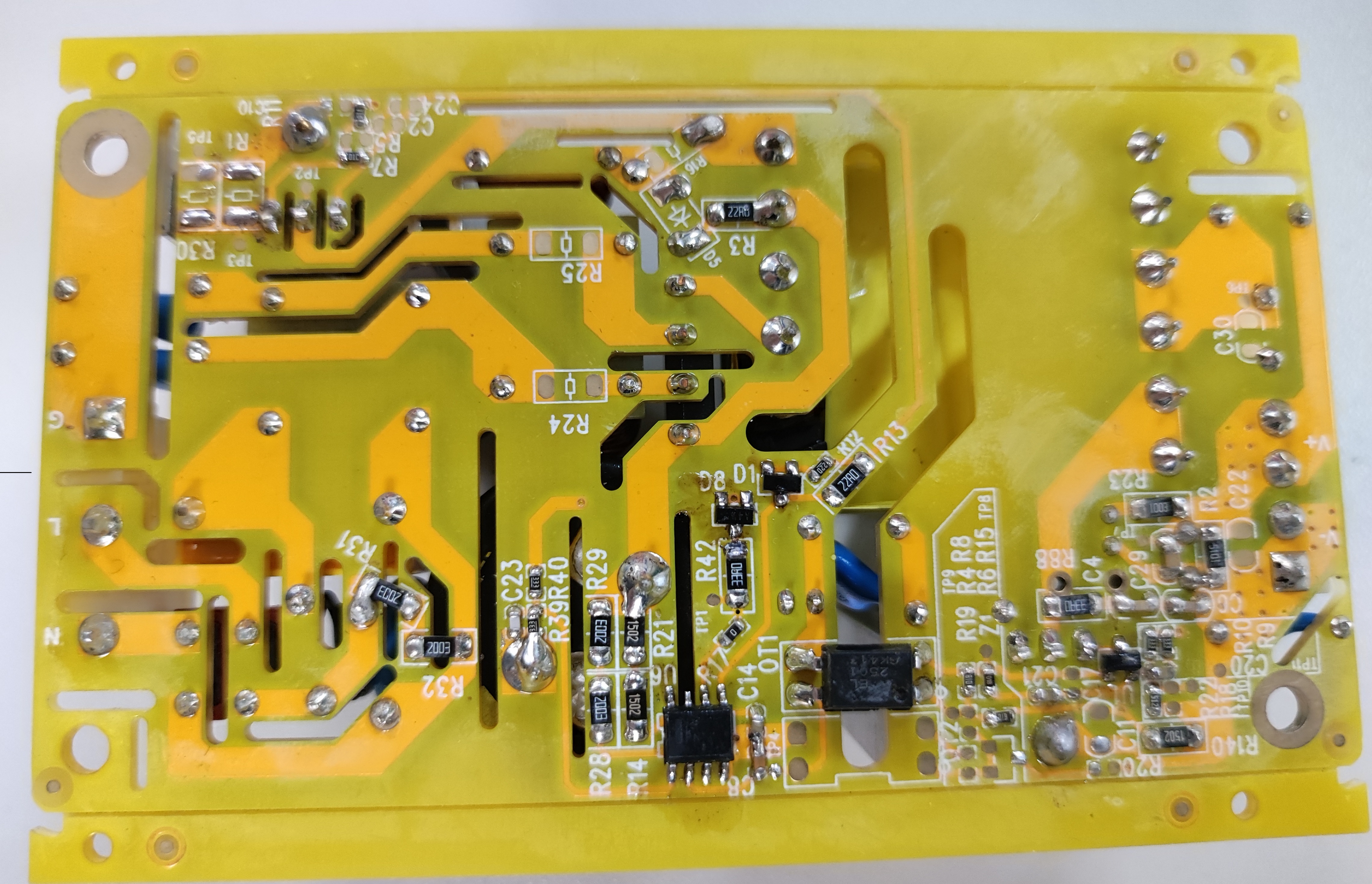

圖二NCP1377方案反面

IMX2378F-H415方案由于集成了高壓開關管和相關反饋光耦電路，物料相對減少了很多，參考PI公司方案成品正面圖三，可以直觀的看出插件零件不多，在相同的PCB尺寸下零件擺放還是很容易的，對調試和安規測試等就較友好，穩定性好很多。

圖三PI  IMX2378F-H415方案正面

圖三PI  IMX2378F-H415方案反面

具體差異還請參考圖一~圖四，差別還是挺大的。在成本差異不大的情況下，還是優先考慮PI公司的方案。

全部回復(15)
正序查看
倒序查看
htwdb
LV.8
2
08-21 14:59

NCP1377是單路反饋準諧振（QR）反激控制器，僅適用于單路輸出或交叉調整率要求不高的多路輸出。MX2378F-H415是單級多路獨立穩壓控制器，專為多路輸出設計。

0
回復
only one
LV.8
3
08-21 23:30

IMX2378F-H415方案由于集成了高壓開關管和相關反饋光耦電路，物料相對減少了很多，減少成本很關鍵

0
回復
08-21 23:41

具體差異還請參考圖一~圖四，差別還是挺大的。在成本差異不大的情況下，還是優先考慮PI公司的方案。PI的方案更好嗎？

0
回復
08-22 21:49

開槽防止高壓爬電，增加爬電間隙

0
回復
lux169
LV.2
6
08-23 10:15
@瘋狂的西紅柿
具體差異還請參考圖一~圖四，差別還是挺大的。在成本差異不大的情況下，還是優先考慮PI公司的方案。PI的方案更好嗎？

會好一些，主要是1377方案調試較困難

0
回復
lux169
LV.2
7
08-23 10:17
@htwdb
NCP1377是單路反饋準諧振（QR）反激控制器，僅適用于單路輸出或交叉調整率要求不高的多路輸出。MX2378F-H415是單級多路獨立穩壓控制器，專為多路輸出設計。

對，用PI的方案后面還可以省一路轉5V的電路

0
回復
lux169
LV.2
8
08-23 10:25
@only one
IMX2378F-H415方案由于集成了高壓開關管和相關反饋光耦電路，物料相對減少了很多，減少成本很關鍵

是，PCB面積小一些

0
回復
08-23 11:39

怎么樣通過傳輸曲線來分析這個模塊的變化趨勢

0
回復
dy-nmLUWFNr
LV.8
10
08-23 13:22

怎么從信號傳輸來比較這個兩個電源信號傳輸有什么區別

0
回復
ZT0oo0
LV.4
11
08-23 14:05

兩款 50W 反激式電源方案，實際帶載運行時，在轉換效率、紋波控制這些關鍵性能上，表現會有啥區別 ？

0
回復
沈夜
LV.8
12
08-25 05:08

NCP1377和IMX2378F-H415設計規格有何不同？

0
回復
ddgkss_131
LV.4
13
08-25 16:20

IMX2378F-H415芯片本身的成本與“分立MOSFET + 控制器 + 光耦”的方案相比，總體成本也是降低了

0
回復
ddgkss_131
LV.4
14
08-25 16:23
@沈夜
NCP1377和IMX2378F-H415設計規格有何不同？

NCP1377通常用于單輸出，傳統PWM控制器；IMX2378F支持多路獨立輸出（最多3路恒壓CV），高度集成的單芯片設計。

0
回復
XHH9062
LV.9
15
08-25 22:59

設計的很緊湊

0
回復
08-28 22:24

NCP1377更精簡一些
