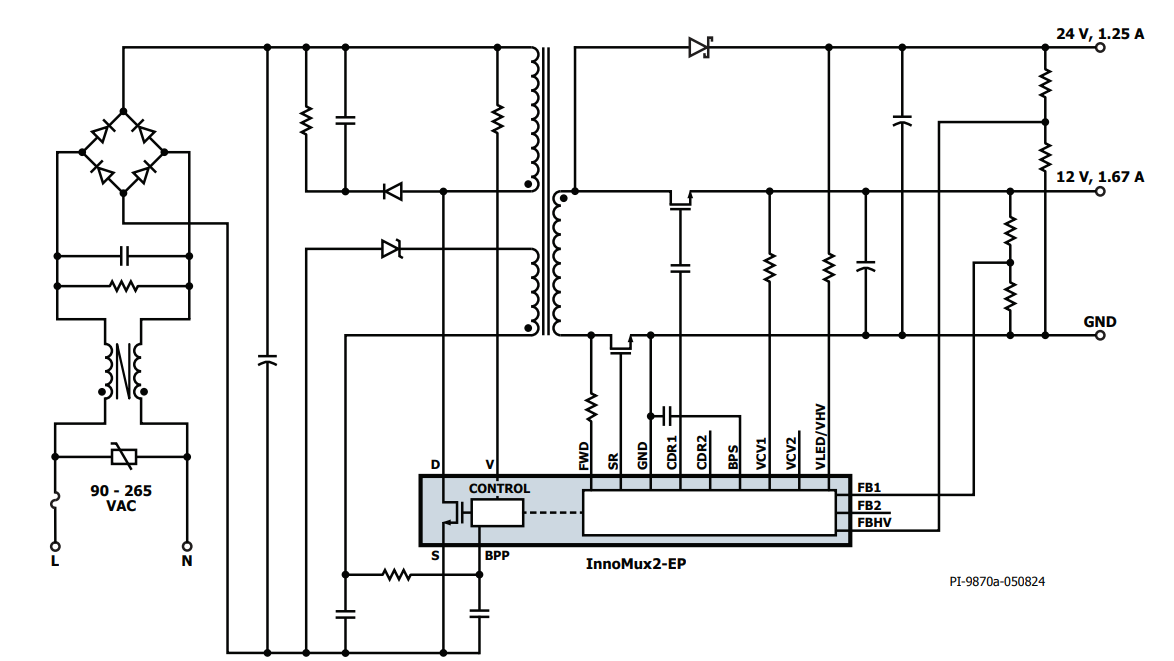

使用 InnoMux IMX2378F-H415 設計的兩路獨立穩壓輸出變換器

特色概述：

獨特的單級多路輸出反激式架構，可實現：

• 在寬輸入電壓范圍內具有高效率

• 獨立穩壓調整的 12V 和 24V 輸出

• 兩個輸出電壓的調整精度均為±1%

• 低空載功耗 - 在任何輸入電壓下空載功耗均小于 50mW

簡介：

該電源有兩路恒壓(CV)輸出：1.67A/12V 和 1.25A/24V。它的最大總輸出功率為 50W，支持通用市電輸入（90VAC 至 265VAC）。該設計表明，控制器的多路功率控制算法和高集成度可實現高效率和高精度輸出調整。

全部回復(12)
正序查看
倒序查看
htwdb
LV.8
2
08-21 14:56

IMX2378F支持單級多路獨立穩壓，這個方案非常不錯的，對于特定的工作環境中采用獨立穩壓可以節省外圍的電源隔離模塊。

0
回復
ZT0oo0
LV.4
3
08-21 15:41

該電源低空載功耗（小于50mW ）是通過哪些電路設計或元件選型達成的，能從硬件角度分析下嗎？

0
回復
only one
LV.8
4
08-21 23:29

該電源有兩路恒壓(CV)輸出：1.67A/12V 和 1.25A/24V。它的最大總輸出功率為 50W，功率有點小啊

0
回復
08-21 23:41

該電源有兩路恒壓(CV)輸出：1.67A/12V 和 1.25A/24V。它的最大總輸出功率為 50W，支持通用市電輸入（90VAC 至 265VAC），市電輸入有什么特殊之處？

0
回復
08-22 21:47

兩路輸出，多路輸出的電源還是相對少一些

0
回復
沈夜
LV.8
7
08-25 05:07

這個電源的輸出調整精度如何？

0
回復
08-25 16:14

多路功率控制算法具體是哪一種？是傳統的PID控制，還是更先進的算法？

0
回復
08-25 16:15
@htwdb
IMX2378F支持單級多路獨立穩壓，這個方案非常不錯的，對于特定的工作環境中采用獨立穩壓可以節省外圍的電源隔離模塊。

獨立穩壓趨勢不錯，這樣能夠節省隔離模塊的同時還能降低整體功耗。

0
回復
ddgkss_131
LV.4
10
08-25 16:17
@瘋狂的西紅柿
該電源有兩路恒壓(CV)輸出：1.67A/12V和1.25A/24V。它的最大總輸出功率為50W，支持通用市電輸入（90VAC至265VAC），市電輸入有什么特殊之處？

應該是指輸入電源寬范圍，90VAC 至 265VAC，這個屬于常規的開關電源輸入范圍。

0
回復
XHH9062
LV.9
11
08-25 22:58

兩路負載不同，該如何避免輸出不均衡

0
回復
fzwwj95
LV.6
12
08-26 14:42

這個單級多路輸出的架構確實有意思！想請教樓主在實際測試中，兩路負載不平衡時調整精度還能保持±1%嗎？有沒有相關交叉調整率的測試數據分享一下？

0
回復
08-28 22:23

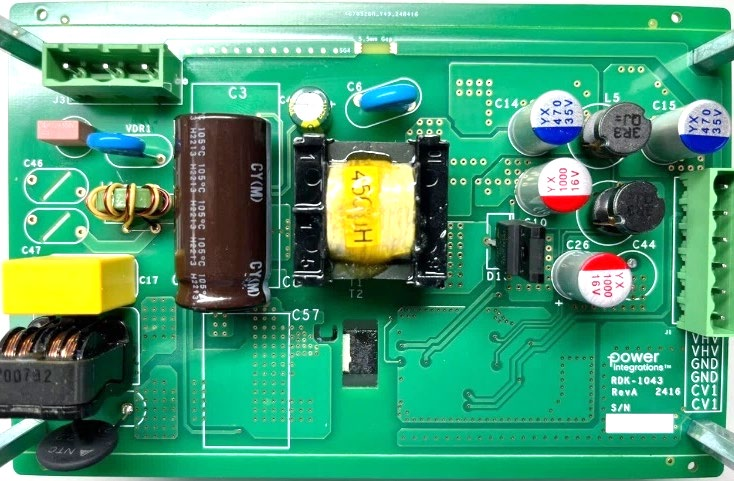

這個PCB感覺還能再小一些
