太陽能照明燈驅動IC XL6003 最多可單片同時驅動12顆1W串聯LED


深圳市勁銳科技有限公司
公司地址:深圳市福田區新聞路景苑大廈A座602室
電話:0755-83088967 手機:13510741902  胡先生
Email:janon@jinrui-tech.com  QQ:735725081
網站:http://www.jinrui-tech.com/  MSN:janon_jinrui@hotmail.com

**此帖已被管理員刪除**

**此帖已被管理員刪除**

非常感謝大家一年來對我的支持和幫助,在電源網認識了很多朋友也學到了很多知識,對我們業務來說起到了很大的幫助,說實話前段時間6804因功率因素不高給大家造成的不便深表歉意,經過近3個月的努力,我隆重的向大家重新介紹LED高壓驅動:6804;LED低壓驅動:6808

其中6804LED日光燈成品板功率因素在0.93,效率0.9左右,完全滿足現在的節能需求;
    6808廣泛用于LED射燈,如:MR16等,一些室內外照明,裝飾等
6804 非隔離通用高亮度LED驅動控制器
概述
6804是一款工作于PWM方式的高效LED驅動控制電路,借助于一個外部電阻和電容6804能適應從18V到450V 的寬輸入電壓范圍.通過外部的電阻可設定6804以最高300kHZ的固定頻率控制外部功率MOS管,以恒流的方式可靠地驅動LED串.LED的電流可以通過選擇恰當?shù)南蘖麟娮鑱?lái)設定.6804提供線性調光功能,即通過在線性調光輸入端施加一個控制電壓能方便的控制流過LED的電流,從而達 到線性改變LED的亮度的目的.此外,6804也支持低頻可變占空比的數字脈沖調光功能.
特點
◆ 高效率:>90%,寬輸入電壓范圍:從18V到450V
◆ 以恒定電流方式驅動LED
◆ 支持毫安級到安培級的輸出應用
◆ 支持一個到上百個LED的驅動應用
◆ 支持低頻可變占空比的數字脈沖調光功能,支持線性調光功能
◆ 采用頻率抖動減少輻射EMI干擾可外部設定過溫保護
應用
◆ DC/DC或AC/DC LED驅動
◆ RGB背光LED驅動
◆ 通用恒流源
◆ LED環境燈飾
◆ 汽車充電器


6806  隔離通用高亮度LED驅動控制器
特點
   ◆高效率:>90%寬輸入電壓范圍:從18V到450V
   ◆以恒定電流方式驅動LED
   ◆支持毫安級到安培級的輸出應用
   ◆支持一個到上百個LED的驅動應用
   ◆支持低頻可變占空比的數字脈沖調光功能
   ◆采用頻率抖動減少輻射EMI干擾可外部設定過溫保護
   ◆隔離應用,符合歐標安規
應用
   ◆DC/DC或AC/DC LED驅動
   ◆RGB背光LED驅動
   ◆通用恒流源
   ◆LED環境燈飾
   ◆汽車充電器

6808 低壓5-35V輸入,用于射燈,室內裝飾,投光燈等
      35伏耐壓1.2A驅動能力的大功率LED驅動器
概述
   6808  是一款高側電流感應的高亮度LED驅動控制器,設計運用于高效驅動由高于LED正向?qū)?電壓的電源供電的單個或多個串聯LED.該裝置的運作是在5V到35V之間,提供了一個外部可調的高 達1.2A的輸出電流.根據電力供應的電壓和外部元件,可以提供高達32瓦的輸出功率. 6808  包括輸出開關和一個高側的輸出電流傳感電路, 可利用外部電阻器來設定的平均輸出電 流或由精心設計的直流電壓或PWM信號來加載ADJ腳來調節輸出電流.在ADJ腳上加低于0.4V的電 壓將關斷輸出電流和開關動作,使該芯片進入低功耗待機狀態6808的封裝為SOT89-5.

特點
◆ 極少的外圍器件數
◆ 寬輸入電壓范圍:5V至35V
◆ 高達1.2A的輸出電流
◆ 開關控制及亮度的直流電壓控制和PWM控制由單腳實現
◆ 輸出電流準確性可達5%
◆ 內建的LED開路保護
◆ 高達95%的效率
◆ 高側電流感應
◆ 遲滯控制;無需補償
應用
◆ LED替換低壓鹵素?zé)魬?yīng)用
◆ 汽車照明
◆ 低壓照明工業
◆ LED后備照明
◆ 發亮標志
◆ 緊急照明系統
◆ 液晶電視背光
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2827351250249610.jpg');}" onmousewheel="return imgzoom(this);">
謝謝大家對我的支持!!!歡迎大家咨詢
免費提供樣品,技術資料等
聯系人:王金環    電話:13815892460      QQ:898956143
SKYPE:wjh9996  MSN:wjhbest@tom.com  郵箱:wjh12@126.com

LED照明燈壽命長短有三個條件:第一,恒壓恒流電源,能否保證5萬小時的工作壽命?內面電解電容基本達不到這個條件,這也是LED燈后期維護必須面對的事情;第二,配光,配光結構的設計直接影響燈具照明效果,在路燈與隧道燈專業性要求更高,第三,就是散熱處理,這個是致命部份,LED是半導體發光照明,芯片在電子的激發下產生強光和強熱,如果芯片熱得不到及時導熱散熱,芯片衰老速度是成倍下降,這是之前很多LED路燈為何三個月變暗變黑的主要原因,所以造好LED照明燈一定得處理好,光電熱三者的和諧關系,才能保證產品長壽命!

汽車LED照明 LED產品專用IC XL6003

PT4115是綠色照明LED燈的驅動電路.PT4115是一款連續電感電流導通模式的降壓恒流源,它具有較寬的直流8V到30V輸入電壓范圍,擊穿電壓>45V,輸出200~1200mA恒定直流,可滿足驅動點亮1~7顆串聯的大功率LED或N顆串并聯的小功率LED,驅動恒流大小可按應用方案設定.PT4115采用頻率抖動技術有效地改善EMI;采用從滿量程向下到零的PWM調光,安全可靠,調光比可達5000:1;采用SOT8?-5的封裝,芯片的管芯(Die)可通過直接連通到封裝外的金屬板(Exposed PAD)散熱,導熱十分有效.

PT4115內部設置了過溫保護功能(TSD),以保證系統穩定可靠的工作.當IC芯片溫度超出160℃,IC即會進入TSD保護狀態并停止電流輸出,而當溫度低于140℃時,IC即會重新恢復至工作狀態.PT4115可利用模擬調光的原理以及溫度對LED電流的負反饋實現LED燈具動態溫度控制,只要在調光端(DIM)加一熱敏電阻或PN結即可.加上整流橋PT4115可應用于交流12V、24V供電的LED燈具.PT4115的應用十分簡潔,周邊零件僅四個.PT4115的工作效率高達97%,是真正的綠色驅動IC.PT4115廣泛應用于使用LED燈的MR11、MR16、水燈、路燈等各類LED燈具.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/544441250495285.jpg');}" onmousewheel="return imgzoom(this);">

為了有效地縮短LED燈具廠商的設計周期,我公司一步到位的推廣模式向LED燈具廠商提供可直接用于MR16生產的DEMO板、電路圖、PCB板圖、BOM表,對初次使用客戶提供及時而周到的技術支持.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/544441250495360.jpg');}" onmousewheel="return imgzoom(this);">

深圳凱斯得科技
謝麗 13632810620

MT7200,MT7201專門針對MR16射燈的驅動IC,最高輸入電壓40V,輸出恒流,Sot23和TO89封裝,完全替代ZXLD1350,ZXLD1352,完全替代PT4115!

有需要請聯系:QQ:121913620, 13681962319楊先生

汽車LED照明 LED產品專用IC XL6003

MR16射燈 手提燈 汽車LED燈 太陽能LED產品方案專用驅動IC XL6003

MR16射燈 手提燈 汽車LED燈 太陽能LED產品方案專用驅動IC XL6003

MR16射燈 手提燈 汽車LED燈 太陽能LED產品方案專用驅動IC XL6003

高壓陶瓷貼片電容-可代替?zhèn)鹘y(tǒng)插件電容縮小電源體積(LED電源專用)
規格主要有:
102/1KV 1206封裝(代替插件瓷片)
103/1KV 1206封裝(代替插件瓷片)
2.2u/100V 1812封裝(代替鋁電解或CBB)
25V 10U 1206或1210(代替鋁電解或鉭電)
更多規格歡迎查詢和索樣~
13691947073-陳生 QQ:540951854500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2496141250751947.jpg');}" onmousewheel="return imgzoom(this);">

MR16射燈 手提燈 汽車LED燈 太陽能LED產品方案專用驅動IC XL6003

MR16射燈 手提燈 汽車LED燈 太陽能LED產品方案專用驅動IC XL6003

﹡輸入電壓:直流4V/16(AC) 5V/24VDC
  輸出電流: 最大電流1.2A,最大功率3W
﹡輸出電流精度:±5%
﹡高效率:>90%
﹡調光控制: 電壓或脈寬調制
﹡工作頻率:1MHz
﹡靜態功耗:<60uA
﹡工作溫度: -40 oC to 85 oC
﹡內置LED開路保護
﹡軟啟動功能
﹡無鉛制程
﹡可按需定制


dw8505 說明

? Constant output current invariant to supply and load
voltage change
? 5V to 40V supply voltage
? Up to 60mA adjustable regulated output current
? Built-in thermal derating circuit
? Available PWM dimming control
? Output current adjusted through an external resistor
? TSV Package





有需要樣品和詳細質料請聯系 ,免費提供樣品

電話:15889774044
qq: 290611903
郵箱:zan@dwanatech.com


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2819231251083337.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3362361251165399.jpg');}" onmousewheel="return imgzoom(this);">

XL6003 LED驅動IC 單片可驅動12顆1W的LED燈

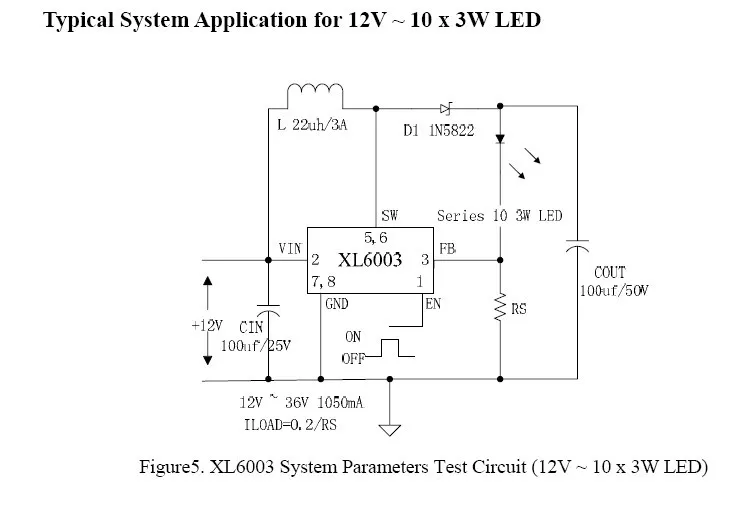

單片XL6003驅動10顆3W的LED燈500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3362361251704246.jpg');}" onmousewheel="return imgzoom(this);">

**此帖已被管理員刪除**

XL6003 LED驅動IC 單片可驅動12顆1W的LED燈
詳細資料請發郵件至:janon@jinrui-tech.com

**此帖已被管理員刪除**

此帖已被刪除

XL6004單片可同時驅動12顆3W的LED500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3362361256018934.jpg');}" onmousewheel="return imgzoom(this);">

不需要電解電容的LED照明驅動IC TK5401

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3362361256888870.jpg');}" onmousewheel="return imgzoom(this);">

XL5002 AC-DC非隔離LED照明驅動IC 高壓 高效率即將推出!歡迎索取資料:janon@jinrui-tech.com

你好
   我們是BCD的一級代理 BCD現在有一款A(yù)P3706
做5w及5w以下的效率做的很好 成本也有優勢
可以替換ACT 的
我現在發下AP3706的規格書 在附件里 你們看下
如果有興趣 我們可以過來拜訪
并提供demo資料 我們?cè)瓘S的工程師前往你們工廠來拜訪
謝謝

  比 PT 和 SD  價格也有優勢
有興趣聯系我
  13418780481 鄭

MR16射燈成熟方案:XL4001/XL4002
LED路燈成熟方案:XL6003
歡迎索取資料:janon@jinrui-tech.com
