求正極關斷單硅電路
前陳子看到過正極關斷的單硅電路,可怎么也找不到了,哪位老師還有那電路啊,我想做一個正極關斷的,還望大家?guī)蛶兔?/div>
全部回復(10)
正序查看
倒序查看

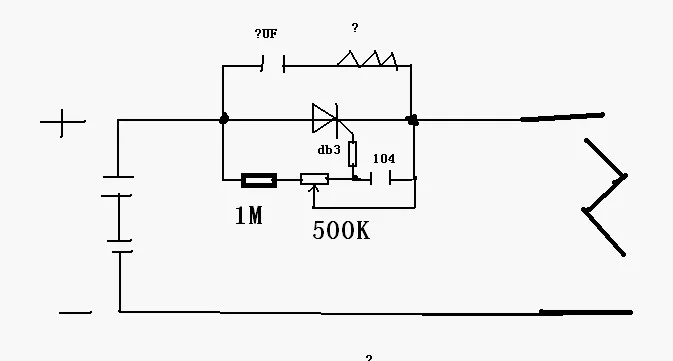

給你一個
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/1638281255596028.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/1638281255596028.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@esbod
給你一個[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/1638281255596028.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝了
0
回復
@lxf129
謝謝了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/930121255667467.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@wanqjian
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/930121255667467.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝了,不過我只想做單硅
0
回復
@lxf129
謝謝了,不過我只想做單硅
給個圖你,手工畫的別見笑,我一直都用它.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3201291255707369.jpg');}" onmousewheel="return imgzoom(this);">
參數你可以再根據功率改改,電位器一邊腳要接地,圖上沒畫到,這樣頻率調幅寬,注意接地是接可控硅的輸出腳,千萬不要接到高壓濾波電容的負極上去,那樣硅跟DB3很快掛.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3201291255707369.jpg');}" onmousewheel="return imgzoom(this);">
參數你可以再根據功率改改,電位器一邊腳要接地,圖上沒畫到,這樣頻率調幅寬,注意接地是接可控硅的輸出腳,千萬不要接到高壓濾波電容的負極上去,那樣硅跟DB3很快掛.
0
回復
@
給個圖你,手工畫的別見笑,我一直都用它.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3201291255707369.jpg');}"onmousewheel="returnimgzoom(this);">參數你可以再根據功率改改,電位器一邊腳要接地,圖上沒畫到,這樣頻率調幅寬,注意接地是接可控硅的輸出腳,千萬不要接到高壓濾波電容的負極上去,那樣硅跟DB3很快掛.
謝謝,是這樣的嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3241641255743480.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3241641255743480.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@lxf129
謝謝,是這樣的嗎?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3241641255743480.jpg');}"onmousewheel="returnimgzoom(this);">
是,沒錯,分壓電阻最好用330K的,104改用473,串在電位器上的電阻500K改用100K到200.做成了記得給我回復.
0
回復
@lxf129
謝謝,是這樣的嗎?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3241641255743480.jpg');}"onmousewheel="returnimgzoom(this);">
正極關斷單硅電路,輸出的頻率不穩定.
0
回復
