電感爆電容請師傅們解說一下
單硅后級帶負載時電壓是780V上下,C1'C2是450V的電容.不上磁芯電感可以可靠工作.上磁芯電感后,用手竿沒有事.負載很重時,比如,用船拖兩根長6米的,寬2米這樣子的鋼線下水,(具體這樣的水阻是多少?zèng)]有測)都有爆電容的情況.一般要做的都是C1C2多串一個電容提高耐壓.而后注意到幾次都是爆C2,想到可否在C2和硅間加個二極管來解決C2爆的情況呢.老師們說說看.如下面的圖. (呵呵 ..沒有人回答,改個朦朧一點的標題,謝謝老師們)
全部回復(30)
正序查看
倒序查看

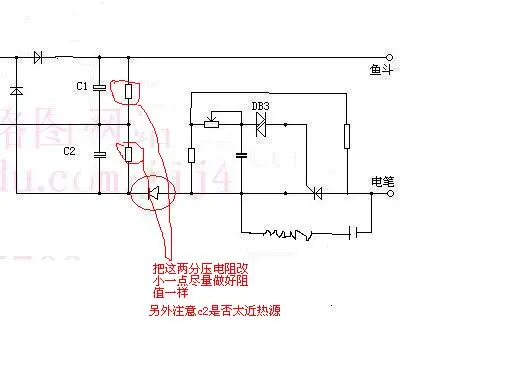

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3194381260549366.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@廿八
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3194381260549366.jpg');}"onmousewheel="returnimgzoom(this);">
有磁芯后脈寬加大.建議換220UF以上.
0
回復
@廿八
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3194381260549366.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝 廿八兄,目前分壓電阻用的是330K,還是基本一致的,電容用得偏小47UF.對電子我是業余愛好,本以為明白單硅的原理,前一段看壇里討論單硅的貼,看這看哪的,迷糊了 呵呵..起初電壓取高些了,怕電容耐不住.想著負載重了壓降更大,電容應該沒事吧,拖鋼線倒壞了.當然了,直接串電容肯定OK.就想知道C2上電壓升高的原因,是必然還是偶然.知道了原因就好處理了.三次磁芯電感拖鋼線20.30分鐘就爆,不用磁芯,加大關斷電容,輸出功率一樣拖鋼線也不見C2壞.所以才胡亂想可否加那個二極管
0
回復
@hbzjcjw
有磁芯后脈寬加大.建議換220UF以上.
hbzjcjw 師傅這樣晚哦 .
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/481331260558179.gif');}" onmousewheel="return imgzoom(this);">
好的,試試用220UF看看.
剛開始用手竿時感覺用220UF沒有用33UF47UF的 效果好,所以就上小UF的電容.
胡亂想來的加那個二極管是畫蛇添足了 , 呵呵...hbzjcjw 師傅晚安,好夢留人睡
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/481331260558179.gif');}" onmousewheel="return imgzoom(this);">
好的,試試用220UF看看.
剛開始用手竿時感覺用220UF沒有用33UF47UF的 效果好,所以就上小UF的電容.
胡亂想來的加那個二極管是畫蛇添足了 , 呵呵...hbzjcjw 師傅晚安,好夢留人睡
0
回復
@牛眼巴巴
hbzjcjw師傅這樣晚哦.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/481331260558179.gif');}"onmousewheel="returnimgzoom(this);">好的,試試用220UF看看.剛開始用手竿時感覺用220UF沒有用33UF47UF的效果好,所以就上小UF的電容.胡亂想來的加那個二極管是畫蛇添足了 , 呵呵...hbzjcjw師傅晚安,好夢留人睡
剛賭博回來,正興奮呢
0
回復
@牛眼巴巴
謝謝廿八兄,目前分壓電阻用的是330K,還是基本一致的,電容用得偏小47UF.對電子我是業余愛好,本以為明白單硅的原理,前一段看壇里討論單硅的貼,看這看哪的,迷糊了呵呵..起初電壓取高些了,怕電容耐不住.想著負載重了壓降更大,電容應該沒事吧,拖鋼線倒壞了.當然了,直接串電容肯定OK.就想知道C2上電壓升高的原因,是必然還是偶然.知道了原因就好處理了.三次磁芯電感拖鋼線20.30分鐘就爆,不用磁芯,加大關斷電容,輸出功率一樣拖鋼線也不見C2壞.所以才胡亂想可否加那個二極管
你們請教陽剛師傅吧
0
回復
因?yàn)榍闆r不明,只能就問題說說,可能是變壓器和濾波電容耐壓小或容量小的問題,濾波電容容量小并且余量很小時,在重負在下很可能電容C2出現了反充電情況,這種情況輕載時充放電時間常數較大,不易出現,重載就不同了!另電容耐壓余量有點小,如果增高耐壓還是這種情況出現就可以證明是這個問題,否則不是!可以試試增大容量!另估計是變壓器的問題,變壓器業余繞制經常會出現意想不到的情況,這只是估計,
0
回復
@wang640909
因?yàn)榍闆r不明,只能就問題說說,可能是變壓器和濾波電容耐壓小或容量小的問題,濾波電容容量小并且余量很小時,在重負在下很可能電容C2出現了反充電情況,這種情況輕載時充放電時間常數較大,不易出現,重載就不同了!另電容耐壓余量有點小,如果增高耐壓還是這種情況出現就可以證明是這個問題,否則不是!可以試試增大容量!另估計是變壓器的問題,變壓器業余繞制經常會出現意想不到的情況,這只是估計,
呵呵,
樓主每次都是爆C2的電容嗎?
我個人認為:
第一,首先你可以試試把C1和C2在位置上互換一下看看;
第二,我猜測你換上去的C2應該容量不夠,
也就是說C1和C2容量大小不一樣,
因?yàn)槟愕臋C(jī)器的功率多大你沒有說,
從你說用到船上電10多米深的水來看應該功率不小,
但聽你說電壓在780V上下,
如果在電容沒有放電的時候,
你的電壓絕對應該不止780V,
也就是說你的這兩個儲能電容實際是在串聯分壓前級的電壓,
電容串聯的時候,分配電壓是與容量成反比的,
容量越小的分配得到的電壓越高,
所以你的那個C2電容很有可能分配到超過它耐壓范圍以上的電壓而被擊爆了.
個人觀點.
樓主每次都是爆C2的電容嗎?
我個人認為:
第一,首先你可以試試把C1和C2在位置上互換一下看看;
第二,我猜測你換上去的C2應該容量不夠,
也就是說C1和C2容量大小不一樣,
因?yàn)槟愕臋C(jī)器的功率多大你沒有說,
從你說用到船上電10多米深的水來看應該功率不小,
但聽你說電壓在780V上下,
如果在電容沒有放電的時候,
你的電壓絕對應該不止780V,
也就是說你的這兩個儲能電容實際是在串聯分壓前級的電壓,
電容串聯的時候,分配電壓是與容量成反比的,
容量越小的分配得到的電壓越高,
所以你的那個C2電容很有可能分配到超過它耐壓范圍以上的電壓而被擊爆了.
個人觀點.
0
回復
@luojun
呵呵,樓主每次都是爆C2的電容嗎?我個人認為:第一,首先你可以試試把C1和C2在位置上互換一下看看;第二,我猜測你換上去的C2應該容量不夠,也就是說C1和C2容量大小不一樣,因?yàn)槟愕臋C(jī)器的功率多大你沒有說,從你說用到船上電10多米深的水來看應該功率不小,但聽你說電壓在780V上下,如果在電容沒有放電的時候,你的電壓絕對應該不止780V,也就是說你的這兩個儲能電容實際是在串聯分壓前級的電壓,電容串聯的時候,分配電壓是與容量成反比的,容量越小的分配得到的電壓越高,所以你的那個C2電容很有可能分配到超過它耐壓范圍以上的電壓而被擊爆了.個人觀點.
如果是倍壓,那么就算C1和C2大小不等,電壓也是一樣高的.想必樓主的JJ功率不小,47UF的電容.在大負載時是充放電流都很大,當然不行了,就像大電流充小電瓶,能不壞.
1
回復
@牛眼巴巴
在這一起謝謝諸位老師了.看來是電容容量小,大負載時C2才會爆.找機會加大電容試試.電容小負載重為何會爆C2,如果把可控硅換到正極,也會爆C1吧,原因是什么呢,可以排除器件質量問題,熱源問題.恐怕和wang640909老師說的有反充電現象才爆C2,看合適在驗證一下.謝謝了.
這種升壓電路和整流電路作比方的話,對于單個電容相當于半波整流類工作方式,電路稍作修改就會成為全波工作的類型,這方面的電路我在做升壓電路可變負載的時候發現過,仔細分析之后,輕重載,是不一樣的,重載時會出現上面那個電容正充,下面電容快速放電之后緊接著反沖的情況,此時下面電容限制負載所能經過最大功率,如果達到那個條件,下面電容將工作于交流狀態,只是輕重的問題,下面的直流電解電容很容易損壞.
0
回復
@wang640909
這種升壓電路和整流電路作比方的話,對于單個電容相當于半波整流類工作方式,電路稍作修改就會成為全波工作的類型,這方面的電路我在做升壓電路可變負載的時候發現過,仔細分析之后,輕重載,是不一樣的,重載時會出現上面那個電容正充,下面電容快速放電之后緊接著反沖的情況,此時下面電容限制負載所能經過最大功率,如果達到那個條件,下面電容將工作于交流狀態,只是輕重的問題,下面的直流電解電容很容易損壞.
以我看你輸出電壓偏高.如果電壓高再加脈沖頻率高.這個電容肯定壞..
