關于DPA423R的開關噪聲的問題

第一次使用PI的DPA和TNY的芯片，遇到一些問題。我用的DPA423R做了一個+5V，+12V的輔助電源，輸入時50V.沒想到輸出在開關頻率上有很高的尖峰，大約VPP有1V,有什么辦法可以消除或減小?。∵€有這種芯片做的電源一般做的尖峰會是多大?。课业暮蠹壭酒軏蓺?，老是把后級的芯片擊穿。

附上電路圖和波形圖 忘高手和專業人士指正！

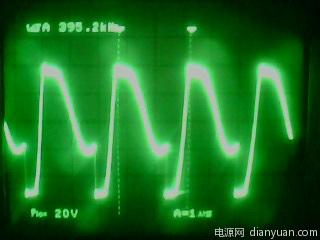

上圖是輕載時的Vds波形

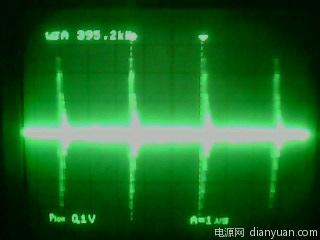

+5V輸出的尖峰，和開關頻率同頻

Free

全部回復(11)
正序查看
倒序查看
149424550
LV.3
2
2010-07-10 22:44
PI的工程師、版主、專業高手現身吧 呵呵 幫我分析下解決方案吧
0
回復
謝厚林
LV.12
3
2010-07-10 22:47

如果是隔離，要加Y電容。

0
回復
149424550
LV.3
4
2010-07-10 22:49
@謝厚林
如果是隔離，要加Y電容。

初級Vin與次級地間我加了個2200pF電容，Y電容加什么位置啊，請謝工明示



0
回復
謝厚林
LV.12
5
2010-07-10 22:54
@149424550
初級Vin與次級地間我加了個2200pF電容，Y電容加什么位置啊，請謝工明示
另外，變壓器初級和次級之間有沒有加屏蔽。加了會好很多。
0
回復
149424550
LV.3
6
2010-07-10 22:55
@謝厚林
另外，變壓器初級和次級之間有沒有加屏蔽。加了會好很多。
這個屏蔽沒有加，還有其他的解決方案嗎？另外這個芯片一般可以做到VPP多少？謝工
0
回復
149424550
LV.3
7
2010-07-10 22:58
@149424550
這個屏蔽沒有加，還有其他的解決方案嗎？另外這個芯片一般可以做到VPP多少？謝工
這個示波器波形還是20M抑制了，要不然可以到Vpp1V，我覺得PI這個芯片應該會有更好的效果。不是嗎？
0
回復
謝厚林
LV.12
8
2010-07-10 23:05
@149424550
這個示波器波形還是20M抑制了，要不然可以到Vpp1V，我覺得PI這個芯片應該會有更好的效果。不是嗎？

輸入端有加共模嗎？

Vpp 1V太大了，還是在20Mhz測的。初級的開關噪音干擾造成的。

0
回復
149424550
LV.3
9
2010-07-10 23:07
@謝厚林
輸入端有加共模嗎？Vpp1V太大了，還是在20Mhz測的。初級的開關噪音干擾造成的。

輸入端沒有加共模，這種噪聲該如何減小...

0
回復
謝厚林
LV.12
10
2010-07-10 23:23
@149424550
輸入端沒有加共模，這種噪聲該如何減小...
加上??！Y電容加大點， 初級和次級之間加屏蔽。就可以減少了。
0
回復
149424550
LV.3
11
2010-07-10 23:27
@謝厚林
加上??！Y電容加大點，初級和次級之間加屏蔽。就可以減少了。

好的，明天試下，3Q 謝工！

0
回復
hollyrill
LV.4
12
2011-07-04 18:04
@149424550
好的，明天試下，3Q謝工！
兄弟，結果如何啊。
