3842單路輸出12v8a遇到麻煩!
我在做一個3842控制的dc-dc24v入,12v8a出的電源,已經調了兩塊板子,都遇到同樣的問題,就是波形很不穩定,一寬一窄,一個周期幾乎全打開,另一個周期就幾乎全關閉,不知道是為什么?不只哪位仁兄遇到過類似的問題,請多多指教!開始我懷疑是初級感量不夠,后來增加感量不見好轉,然后又懷疑是次級圈數太少,增加到7圈也不能解決問題.會不會是tl431的參數設置有問題?還請各位不吝賜教!在線等
全部回復(40)
正序查看
倒序查看

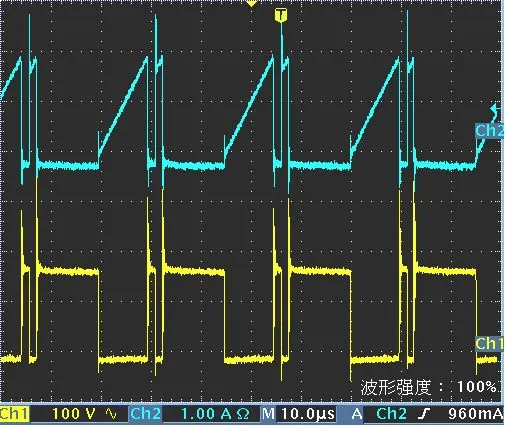

你好,你的波形是不是這樣的,可以減少匝比試試
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135129722.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135129722.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@alucard
你好,你的波形是不是這樣的,可以減少匝比試試[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135129722.jpg');}"onmousewheel="returnimgzoom(this);">
對對,基本就是這樣的,怎么減少匝比啊?以前我也遇到過,但忘了怎么解決的拉.我變壓器繞了3個,匝比分別為:6:3,12:3,12:7
但都是同樣的現象,我的變壓器參數有問題嗎?
但都是同樣的現象,我的變壓器參數有問題嗎?
0
回復
@yanglb
連續試了一個變壓器,每一個變壓器的次級線圈數逐漸增多,現在的現象是:連續幾個周期幾乎全關閉,然后有一個周期幾乎全導通,隨著次級線圈數的增多,幾乎全關閉的周期會增多,當然輸出電壓會降下來.會是變壓器的問題嗎?我感覺像是反饋速度有點慢!
經驗之談,僅供參考!
你可以將輸入濾波加大試試,再就是將輸入的走線加粗,我感覺是干擾造成的.
你可以將輸入濾波加大試試,再就是將輸入的走線加粗,我感覺是干擾造成的.
0
回復
@alucard
不明白你的描述,還是有圖比較直觀,你能大概畫一下嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135212190.gif');}" onmousewheel="return imgzoom(this);">這就是d腳波形.不知道為什么會是這樣的? 0
回復
@jundz
關注中
對了,我個人有點想法,不知道正確與否,請大家給個回應,我覺得利用3842做隔離的開關電源,對與相同的輸出功率而言,AC-DC比DC-DC要好做,而我在世面上看到的反激式開關電源AC-DC,一般輸出12伏特的,電流都不超過3個安培,現在要是采用DC-DC做法,而且電壓也是12伏特,電流8個安培,是否技術的可行性上存在問題呢?尤其是使用反激式拓?fù)?是否存在問題呢?請大家給分析一下,謝謝了
0
回復
@alucard
你好,你的波形是不是這樣的,可以減少匝比試試[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135129722.jpg');}"onmousewheel="returnimgzoom(this);">
我的電源也遇見這樣的情況
你這個是做AC-DC的吧
怎么解決的.用什么做的呢
你這個是做AC-DC的吧
怎么解決的.用什么做的呢
0
回復
@yanglb
請問如何加斜率補償電路,你說的是加在3842的還是431上呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135330268.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@曉凡
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135330268.gif');}"onmousewheel="returnimgzoom(this);">
電源用3842的參考電源,R31越小斜率補償越多,但不能太多,否則就是電壓模式了;
0
回復
@yanglb
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135212190.gif');}"onmousewheel="returnimgzoom(this);">這就是d腳波形.不知道為什么會是這樣的?
感覺你的占空比已經夠小了,好像那些尖峰是某些干擾引起的,你看看PCB的MOS管附近走線是否合理.
0
