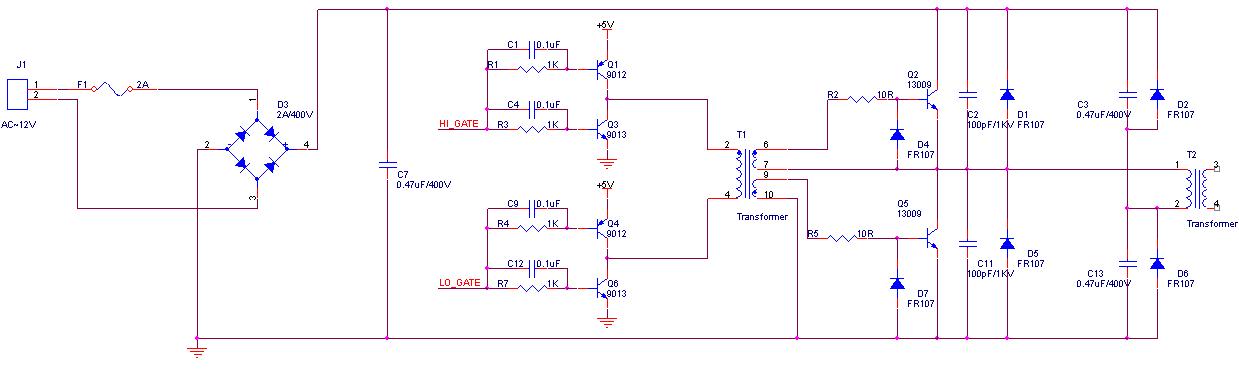

如上圖,HI_GATE和LOW_GATE是帶有死區的互反脈沖,頻率42K,想通過控制死區的時間長短來控制輸出.由于13009的Tstg時間為4uS,造成關斷時間過長.請問如何提高13009的關斷速度.圖中,J1使用的是12V交流電(實驗階段).
半橋不平衡,13009關斷速度慢,附圖
如上圖,HI_GATE和LOW_GATE是帶有死區的互反脈沖,頻率42K,想通過控制死區的時間長短來控制輸出.由于13009的Tstg時間為4uS,造成關斷時間過長.請問如何提高13009的關斷速度.圖中,J1使用的是12V交流電(實驗階段).
全部回復(0)
正序查看
倒序查看
現在還沒有回復呢，說說你的想法
