IGBT直流穩壓大功率電源設計之程序設計方案

2015-12-16 09:04 來源:電源網綜合 編輯:柚子

在昨天的文章中,小編為大家分享了一種IGBT直流穩壓大功率電源的電路設計方案。在這種大功率電源的方案中,該電源系統主要由電源主電路、PWM控制電路、驅動電路和單片機控制電路四部分來構成。其中,這一大功率電源的主電路系統主要用來實現輸入功率到輸出功率的能量轉換。在今天的文章中,我們再來看一下這一電源方案中的程序設計是如何設置的,一起來看看吧。

單片機控制的逆變電源的總體框圖
單片機控制的逆變電源的總體框圖

主程序設計

在這一IGBT直流穩壓大功率電源的方案中,我們所設計的總體框圖如上圖所示。想要實現大功率輸出的運行效果,就必須要依靠單片機程序的精準設計。因此,我們所設計的主程序流程圖如下圖所示。從圖中可以看到,在程序初始化之后,技術人員便可設立參數,建立空載電壓,檢查電流和電壓是否過大,不大則提供給負載,若過大則重新設立參數,直至參數正確為止。

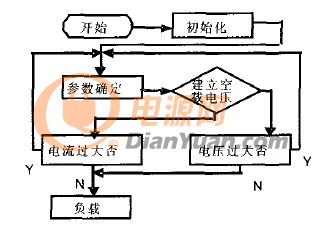

主程序流程圖
主程序流程圖

故障處理子程序

在這一IGBT直流穩壓大功率電源的程序設計中,我們也同樣需要針對故障問題設計子程序,使其能夠及時發現工作過程中的故障問題并進行處理。該方案中,故障處理子程序流程圖如下圖所示。軟件部分的作用是非屏蔽中斷出現上升沿時,單片機立即中斷,進入中斷程序,進行故障處理,顯示故障標志,并點亮故障燈。

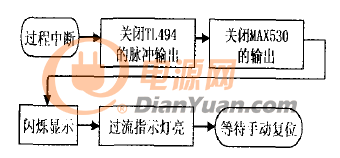

故障處理流程圖
故障處理流程圖

監視定時器設置

監視定時器也是在本方案中必不可少的一個組成部分,在平時的應用中,很多工程師也習慣將其稱之為“看門狗”。監視定時器的設置能夠有效的監控單片機因噪聲毛刺所引起的軟件故障而“死機”的情況,具有監視單片機運行的功能。在運行時,一旦發現“死機”就會在很短的時間內(微秒級)發出復位信號,恢復程序正常運行。除此之外,在本方案中還需要考慮的是采用數字濾波技術,對噪聲進行控制。這種措施是利用單片機執行一定的程序計算方法,減少噪聲在有用信號中的比例,能夠確保電源程序的正常執行。

在本方案中,我們所設計的這一直流穩壓大功率電源采用IGBT式全橋逆變結構,額定電壓24V,額定電流800A,能夠滿足工業領域的大功率用電需要。通過對上文的簡要介紹可以看到,在本方案中,整個控制系統采用以高性能的單片機MPS430為核心,并在整個控制電路的各個環節圖4故障處理流程圖采取了多種抗干擾與保護措施。電源控制系統中采用PWM控制技術,實現了對電源輸出特性的精確控制,同時在單片機控制系統中,從硬件和軟件兩個方面采取了多種抗干擾措施。
