鎮流器新手獻丑了.請高手多指點.!

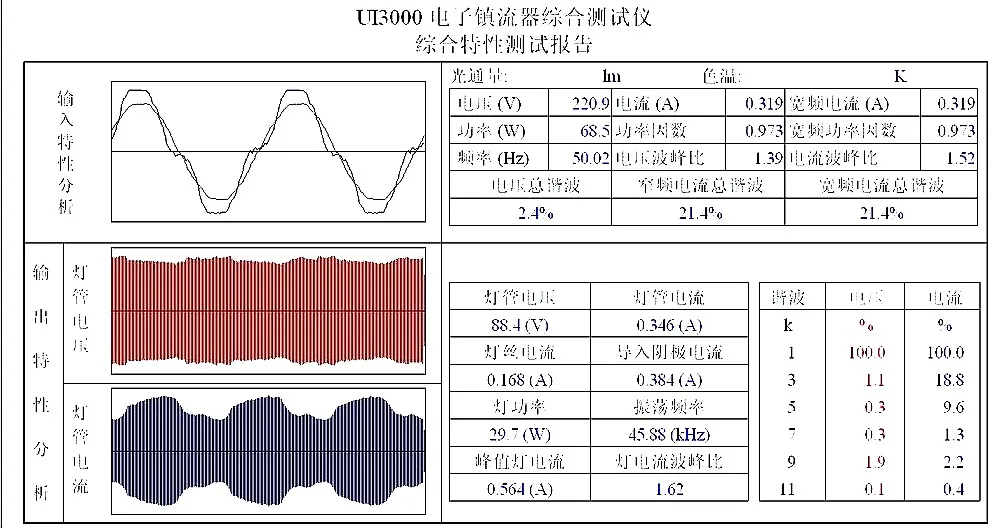

電感,變壓器生產廠的新手按老板要求進行一些實驗,用本廠的電感元件做了一個鎮流器,測試數據如下圖:
請高手指點,希望多多砸磚.
謝謝!

全部回復(22)

只看樓主

正序查看

倒序查看

lsz-sw

LV.4

2007-10-12 23:20

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/924361192202387.jpg');}" onmousewheel="return imgzoom(this);">
圖總算上來了.

回復

陳仁軍

LV.8

2007-10-13 16:23

@lsz-sw

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/924361192202387.jpg');}"onmousewheel="returnimgzoom(this);">圖總算上來了.

看看你的管流波型和功率損耗吧.隨便說說我想你還是要好好調試一下在發上來.

回復

lsz-sw

LV.4

2007-10-13 21:05

@陳仁軍

看看你的管流波型和功率損耗吧.隨便說說我想你還是要好好調試一下在發上來.

謝謝陳先生指點.
知之為知之,不知為不知.咱是新手不懂所以上來請教.
愿拜陳先生為師!!!!!!
如果能指點一下:減少功耗和改善電流波形,關鍵在那幾點不勝感謝.
咱絕對不是照明電源的技術人員,且剛剛進入該行業.

回復

452434921wq

LV.1

2007-10-13 21:18

@lsz-sw

謝謝陳先生指點.知之為知之,不知為不知.咱是新手不懂所以上來請教.愿拜陳先生為師!!!!!!如果能指點一下:減少功耗和改善電流波形,關鍵在那幾點不勝感謝.咱絕對不是照明電源的技術人員,且剛剛進入該行業.

你那UI3000是那里買的啊,我是想買一臺來用用

回復

lsz-sw

LV.4

2007-10-13 21:49

@452434921wq

你那UI3000是那里買的啊,我是想買一臺來用用

老板前幾年就買的,杭州出的,應該就是在深圳買的.
具體在那里買的要等星期一問了才知道.

回復

夢里河南

LV.7

2007-10-13 22:11

@lsz-sw

老板前幾年就買的,杭州出的,應該就是在深圳買的.具體在那里買的要等星期一問了才知道.

這個產品做的還可以,是一托二的吧

回復

lsz-sw

LV.4

2007-10-13 22:26

@夢里河南

這個產品做的還可以,是一托二的吧

對!是一拖二,36W*2的.
請你指點,還是波形和耗散功率問題.
另外兩個逐流電解電容溫度差的比較大,一個40多度另一個超過60度,正常否?晶體管溫度相差沒有那么大.現在室溫大概有30度吧,沒有仔細看.

回復

xurubo1983

LV.5

2007-10-14 00:25

@lsz-sw

對!是一拖二,36W*2的.請你指點,還是波形和耗散功率問題.另外兩個逐流電解電容溫度差的比較大,一個40多度另一個超過60度,正常否?晶體管溫度相差沒有那么大.現在室溫大概有30度吧,沒有仔細看.

電流諧波比較大,我的產品可以做的<12%.功因>0.98.

回復

通情達理

LV.1

2007-10-14 09:46

@lsz-sw

對!是一拖二,36W*2的.請你指點,還是波形和耗散功率問題.另外兩個逐流電解電容溫度差的比較大,一個40多度另一個超過60度,正常否?晶體管溫度相差沒有那么大.現在室溫大概有30度吧,沒有仔細看.

用一拖二PPFC波峰系數能做到1.7以下是很牛的了．．．．

回復

fishyu

LV.6

2007-10-14 16:16

@通情達理

用一拖二PPFC波峰系數能做到1.7以下是很牛的了．．．．

用6562+基本電路呆作到呀

回復

zxf1306

LV.2

2007-10-15 10:45

@lsz-sw

新手做的逐流做到這個參數應該很好了

回復

jzriver

LV.1

2007-10-15 17:20

@通情達理

用一拖二PPFC波峰系數能做到1.7以下是很牛的了．．．．

更低都有...

回復

lsz-sw

LV.4

2007-10-15 20:50

@zxf1306

新手做的逐流做到這個參數應該很好了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/924361192452642.jpg');}" onmousewheel="return imgzoom(this);">

回復

夢里河南

LV.7

2007-10-15 22:06

@lsz-sw

謝謝樓上各位DX的關注和指點.考慮可能是一個差摸電感偏大,今天進行了調整.調整果然有效!不過許多參數是互相影響的,現將新的數據貼上來,讓大伙再提意見.不過下一部擬先裝幾塊板做其他試驗,再進行細調吧..再次表示感謝![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/924361192452642.jpg');}"onmousewheel="returnimgzoom(this);">

你這個應不是逐流線路,你這個應是5D2C或者6D2C那種,你這種線路功率因素矯正可以調很好,在PFC校正波形上完全可以媲美APFC.

回復

lsz-sw

LV.4

2007-10-15 22:23

@夢里河南

夢DX請指點:
新手不明白何為5D2C/6D2C?
D 是指二極管,C指電容嗎?
5/6..指數量是嗎?
現在多是網絡語言搞不清楚,線路是本壇里看到過的.鄙人孤陋寡聞,自認為是逐流電路的變形或叫改進版吧.

回復

浪里白條

LV.2

2007-10-15 22:46

@lsz-sw

看看你的電流輸出波形吧!燈電流波峰比能有這么低嗎.

回復

xurubo1983

LV.5

2007-10-15 23:04

@浪里白條

看看你的電流輸出波形吧!燈電流波峰比能有這么低嗎.

可以可以的,相信他用的是改進型的逐流電路二極管和電容都比較多的.

回復

guozg

LV.6

2007-10-16 11:10

可以的,就是諧波再調調看.損耗是有這么大的,這應該是2c+6d的線路

回復

夢里河南

LV.7

2007-10-16 12:00

@浪里白條

看看你的電流輸出波形吧!燈電流波峰比能有這么低嗎.

可能有點誤差,但是這個波形1.6左右是有的,尤其是用UI2000/3000測試.

回復

lsz-sw

LV.4

2007-10-30 10:31

@guozg

可以的,就是諧波再調調看.損耗是有這么大的,這應該是2c+6d的線路

謝謝各位高手指點.
在各位高手知道下又試驗裝了三塊板,各板的各項測試數據和附件略有上下,還要請各位再砸磚.
不勝感謝!!!!!!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/924361193711454.jpg');}" onmousewheel="return imgzoom(this);">

回復

lcmy122

LV.4

2007-10-30 14:19

@lsz-sw

謝謝各位高手指點.在各位高手知道下又試驗裝了三塊板,各板的各項測試數據和附件略有上下,還要請各位再砸磚.不勝感謝!!!!!![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/924361193711454.jpg');}"onmousewheel="returnimgzoom(this);">

這款電路我認為不錯了.也沒必要再為諧波．功率因數去動太多的腦筋了．EMC能過的話;把元器件溫度控制好．損耗如能再小個1-2W就算是很完美了．
