LYT0006P器件設計55V/130ma的LED驅動器

      LYTSwitch-0器件適用于功率最高約為10  W的非隔離、非調光燈泡,效率達到90%以上,可在典型應用中以優于+/-5%的調整精度提供恒流輸出。其功率因數在115 VAC下大于0.8,在230 VAC下達到0.55,內部集成了單級轉換器,它省去了兩級解決方案中用來存儲能量的高值電容,從而消除了影響可靠性和使用壽命的潛在問題源,整個電路只需要14個低成本元件。非常適合對成本敏感、非隔離、非調光GU10燈泡和其他空間受限的燈泡應用。

  LYTSwitch- 0是通用于全球電壓標準的LED驅動器,輸入級的電壓范圍在90~265VAC,采用LYT0006P器件,電路中以55V額定輸出電壓提供130 mA ±5%的恒流驅動輸出,該設計具有極高能效,在高壓下通常為92%,在低壓下通常為91%,而且內部的集成度非常高,除了能夠支持多個拓?fù)浣Y(jié)構,LYTSwitch-0在輸出恒流波動上也具有很強的優勢,相對于輸出恒流波動一般局限在5%的普通LED驅動 器,LYTSwitch-0在不同的電壓和溫度下都能夠?qū)⑵淇刂圃?%以內,這在解決LED燈頻閃的問題上是一個很大的進步,也大大降低了多度設計的成 本。這里需注意應用中串聯的LED數目,這將決定LED的工作電壓。例如,20個串聯LED,每個LED具有3伏特的壓降,則LED驅動器上至少需要60V的驅動電壓。

全部回復(21)
正序查看
倒序查看
trllgh
LV.10
2
03-20 15:44

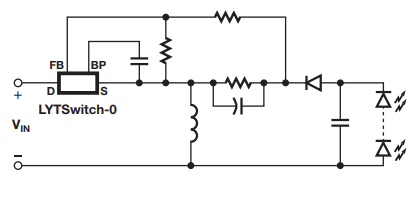

LYTSwitch-0采用了非隔離降壓拓?fù)浣Y(jié)構。降壓拓?fù)浣Y(jié)構具有非常顯著的效率優勢,特別是在要求采用通用輸入電壓工作時。

0
回復
飛翔2004
LV.10
3
03-21 16:32

通??梢酝ㄟ^(guò)降壓拓?fù)浍@得最高效的設計,但隔離式反激設計的一個顯著優勢是其輸出電壓范圍較寬。

0
回復
k6666
LV.9
4
03-22 13:26

適合成本較低,性能出色的LED驅動開發,功率比較小。

0
回復
03-22 13:41
@trllgh
LYTSwitch-0采用了非隔離降壓拓?fù)浣Y(jié)構。降壓拓?fù)浣Y(jié)構具有非常顯著的效率優勢,特別是在要求采用通用輸入電壓工作時。

降壓拓?fù)?結構的另一項固有優勢是,它可以連續從AC輸入吸收功率,這樣可使輸入電流達到近似正弦波的狀態。

0
回復
03-22 15:11
@trllgh
LYTSwitch-0采用了非隔離降壓拓?fù)浣Y(jié)構。降壓拓?fù)浣Y(jié)構具有非常顯著的效率優勢,特別是在要求采用通用輸入電壓工作時。

非隔離的拓?fù)浣Y(jié)構設計方式提高了產品 的電源效率,但需要做好絕緣處理。

0
回復
03-22 23:48

  LYTSwitch- 0是通用于全球電壓標準的LED驅動器,輸入級的電壓范圍在90~265VAC,采用LYT0006P器件,電路中以55V額定輸出電壓提供130 mA ±5%的恒流驅動輸出,輸出具有穩定性嗎

0
回復
03-23 15:04

內部集成了單級轉換器,省去了兩級解決方案中用來存儲能量的高值電容,從而消除了影響可靠性和使用壽命的潛在問題源。

0
回復
03-24 23:23

電路設計真是簡潔緊湊的,電路板面積節約成本

0
回復
spowergg
LV.10
10
03-25 11:45
@大海的兒子
降壓拓?fù)浣Y(jié)構的另一項固有優勢是,它可以連續從AC輸入吸收功率,這樣可使輸入電流達到近似正弦波的狀態。

簡單易用、高可靠性和高效率相結合,可以實現極具競爭力的LED燈泡應用。主要應用包括低成本LED燈泡,如GU-10、A19和蠟燭燈.

0
回復
飛翔2004
LV.10
11
03-26 10:20
@奮斗的青春
非隔離的拓?fù)浣Y(jié)構設計方式提高了產品的電源效率,但需要做好絕緣處理。

與隔離型開關電源相比,非隔離型開關電源具有更高的效率和較低的成本。

0
回復
XHH9062
LV.9
12
03-27 18:33

有點像是燈管的電源

0
回復
沈夜
LV.8
13
03-28 00:39

LYTSwitch-0在不同電壓下的恒流輸出穩定性如何?

0
回復
03-28 22:33

對頻閃抑制怎么樣

0
回復
htwdb
LV.8
15
03-29 08:50

LED驅動電路結構相對較簡單,大多負載電流較小,實際應用中效率是非常不錯的

0
回復
千影
LV.6
16
03-29 16:26

LYTSwitch-0如何在14個元件內實現高達90%的效率并保持2%以內的恒流控制?

0
回復
沈夜
LV.8
17
03-29 17:44

這個LED驅動器的恒流輸出精度如何確保,在復雜環境中能保持穩定嗎?

0
回復
04-21 15:24
@spowergg
簡單易用、高可靠性和高效率相結合,可以實現極具競爭力的LED燈泡應用。主要應用包括低成本LED燈泡,如GU-10、A19和蠟燭燈.

通過與外部很少量的器件搭配,就能形成降壓、升壓、升降壓等拓?fù)浣Y(jié)構,以滿足不同的LED電壓需求.

0
回復
04-27 00:01

 LYTSwitch- 0是通用于全球電壓標準的LED驅動器,輸入級的電壓范圍在90~265VAC,采用LYT0006P器件,電路中以55V額定輸出電壓提供130 mA ±5%的橫流很厲害

0
回復
06-06 16:44
@飛翔2004
通??梢酝ㄟ^(guò)降壓拓?fù)浍@得最高效的設計,但隔離式反激設計的一個顯著優勢是其輸出電壓范圍較寬。

設計人員也可以使用降壓-升壓拓?fù)?,因?yàn)樗梢栽诤軐挼碾妷悍秶鷥?nèi)工作,但受限于非隔離轉換器,并且輸入電壓與輸出電壓之比有限。

0
回復
tmpeger
LV.10
21
06-13 22:58

高壓大容量直流電容位于橋式整流器之后或者通過一組二極管連接橋式二極管的AC側

0
回復
trllgh
LV.10
22
11小時前
@大海的兒子
通過與外部很少量的器件搭配,就能形成降壓、升壓、升降壓等拓?fù)浣Y(jié)構,以滿足不同的LED電壓需求.

無損耗電流檢測與功率MOSFET相結合,能夠在不需要外部電 路檢測或光耦器反饋路徑的情況下實現高精度的恒流輸出控制。

0
