求助:用TOP器件設計的開關電源,帶載時輸出電壓就下降

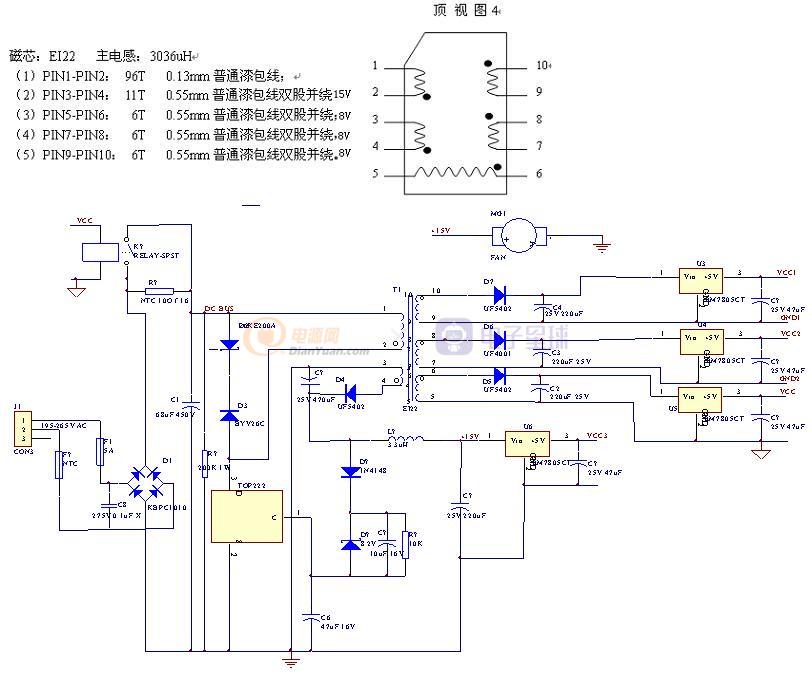

大家好,最近用TOP2xx器件設計了一款多路輸出的開關電源,碰到了幾個新問題,電路圖和高頻變壓器的圖如下,請各位指點.
1.若空載且不連接繼電器時,量得VCC和地之間電阻為4.7K,上電后各路電壓分別為PIN4:14.56V,PIN6:8.3V,PIN8:7.74V,PIN10:8.45V;
2.若空載連接繼電器時,量得VCC和地之間電阻為68歐,上電后各路電壓分別為PIN4:14.53V,PIN6:7.68V,PIN8:7.60V,PIN10:8.73V;
3.若連接繼電器且在VCC和地之間接部分負載(電路阻抗約為4K),上電后各路電壓分別為PIN4:14.56V,PIN6:6.3V,PIN8:6.16V,PIN10:6.9V;
不知問題出在何處,我懷疑是變壓器有問題,可又不知如何改進,煩請大家指點,謝謝!
全部回復(10)
正序查看
倒序查看
zzysccd
LV.6
2
2005-08-22 10:39
我覺得是你的TOP的C腳反饋沒控制好,負載重的時候脈寬沒變寬,引起電壓下降的
0
回復
zjhc
LV.2
3
2005-08-22 10:54
@zzysccd
我覺得是你的TOP的C腳反饋沒控制好,負載重的時候脈寬沒變寬,引起電壓下降的
可是無論負載如何變化,反饋繞組(PIN4--PIN3)一直穩定在14.55V呀,這應該表明反饋是對的吧.
0
回復
zjhc
LV.2
4
2005-08-22 14:48
自己頂一下,大家多給點意見啊!
0
回復
zjhc
LV.2
5
2005-08-23 08:52
大家?guī)蛶兔Π?謝謝了!
0
回復
st.you
LV.10
6
2005-08-23 11:41
@zjhc
大家?guī)蛶兔Π?謝謝了!
你這樣做的負載調整率是不好的.在TOP輔助電源加個假負載試試.
0
回復
zjhc
LV.2
7
2005-08-24 08:32
@st.you
你這樣做的負載調整率是不好的.在TOP輔助電源加個假負載試試.
謝謝你,請問怎么加上假負載?
0
回復
st.you
LV.10
8
2005-08-24 08:34
@zjhc
謝謝你,請問怎么加上假負載?
就是并一個電阻耗點電．
0
回復
zjhc
LV.2
9
2005-08-24 10:28
@st.you
就是并一個電阻耗點電．
并了一個2K的電阻上去,沒什么效果.
0
回復
st.you
LV.10
10
2005-08-24 11:20
@zjhc
并了一個2K的電阻上去,沒什么效果.
并多幾個看看.
0
回復
zjhc
LV.2
11
2005-08-24 12:05
@st.you
并多幾個看看.
謝謝,并了個510歐的上去,有效果了.再詳細測一下.
