今天给大家介绍一个AD非常方便好用、非常酷炫的一个功能。那就是利用脚本输出一个交互式的BOM.这简直是送给经常手工焊接或者调试板子的筒子们一个大福利！
为了生动的展现出实际效果。我特地学习了如何生成gif动图。那下面我们就来先睹为快。

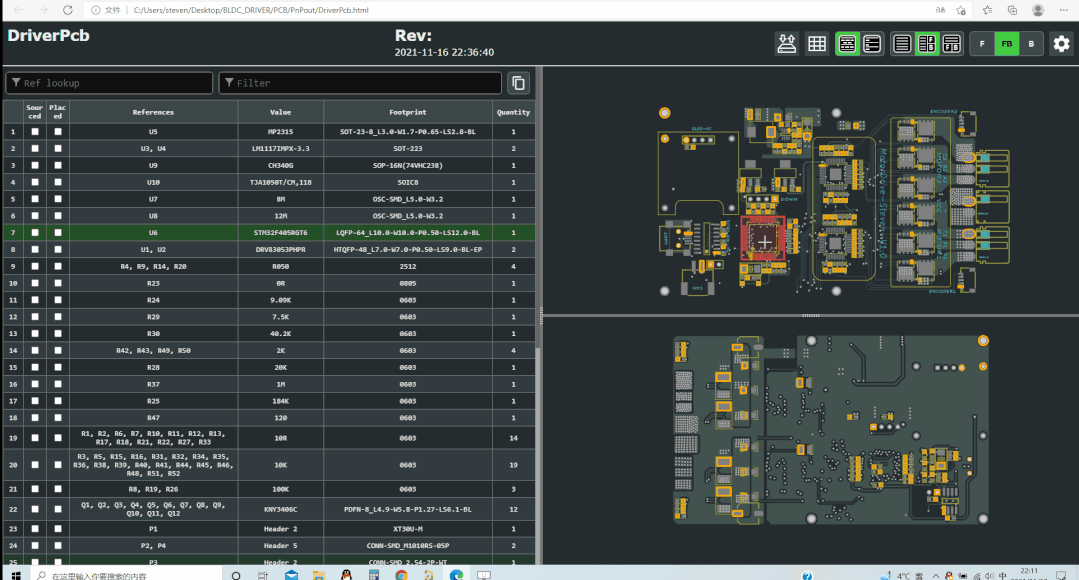

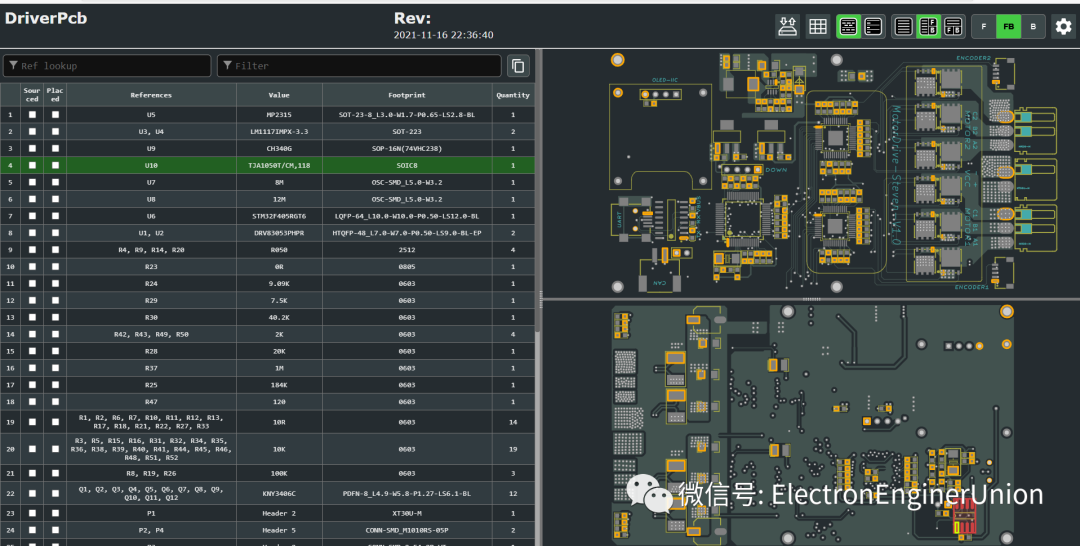

选中图中左侧的BOM清单中任意一项物料，则对应右侧的器件位置就会高亮显示。
选中图中右侧PCB上面的元器件，则迅速对应到左侧的BOM清单。
可以切换显示板子的TOP层、BOTTOM层或者两层。

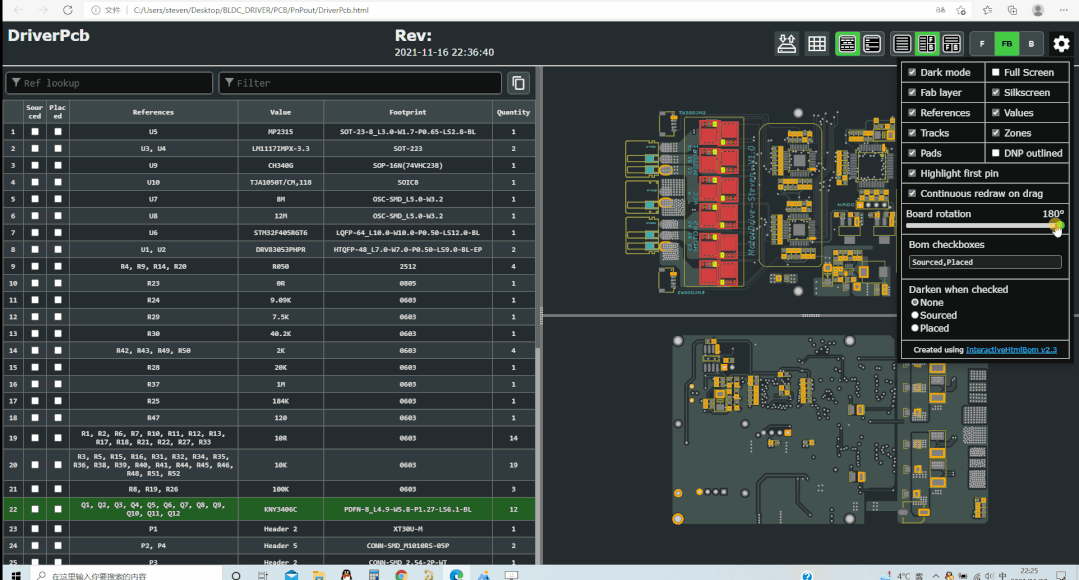

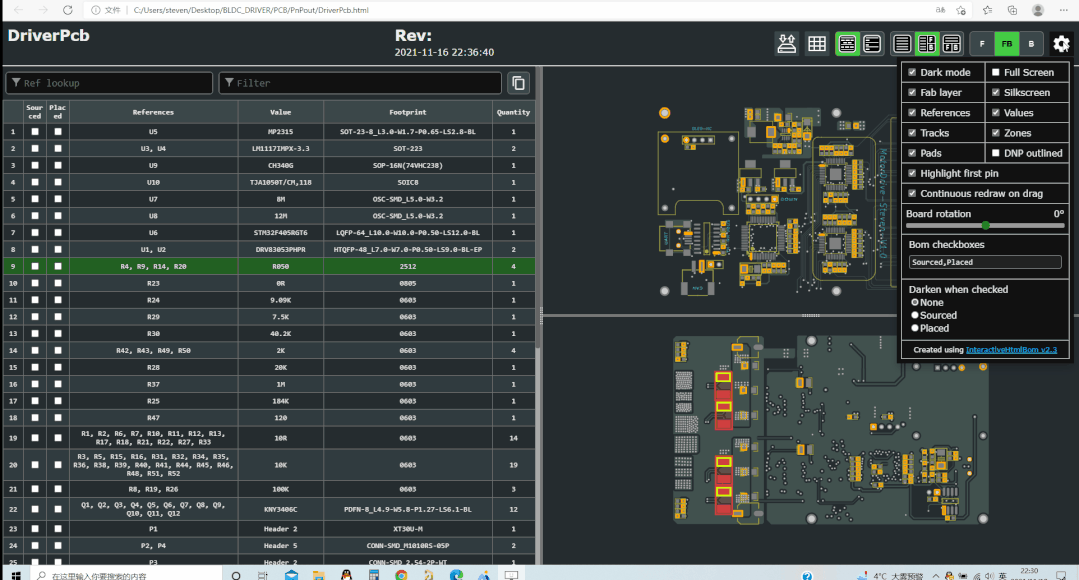

点击右上角的setting控件，还可以调节滑条实现PCB的显示角度，方便查看布在板子上任意角度的元器件。
在setting中，还可以显示/隐藏PCB上的各种元素，比如焊盘、走线、丝印。
看到这里，你一定也喜欢上这个如此炫酷的功能了吧。咱们闲言少叙，下面介绍下这个脚本的安装。
首先我们要把这个脚本下载下来。脚本名字：InteractiveHtmlBomForAD。网上有很多下载的地方，大家可以自行百度。这里可以关注公众号，在后台回复 AD脚本来获取下载链接。
然后当拿到脚本之后，我们把脚本文件解压，放到电脑的一个固定位置，就不要动了。否则安装之后，AD找不到脚本的路径，还需再重复以下安装步骤。

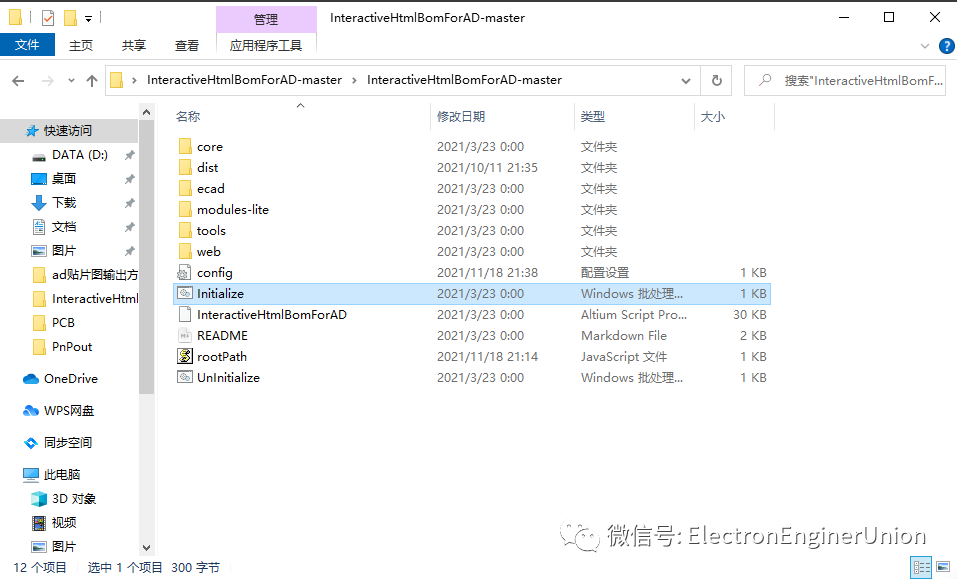

我们先来打开看下脚本文件，在这个文件夹中，我们需要先点击Initialize.bat 这个文件对脚本进行初始化。

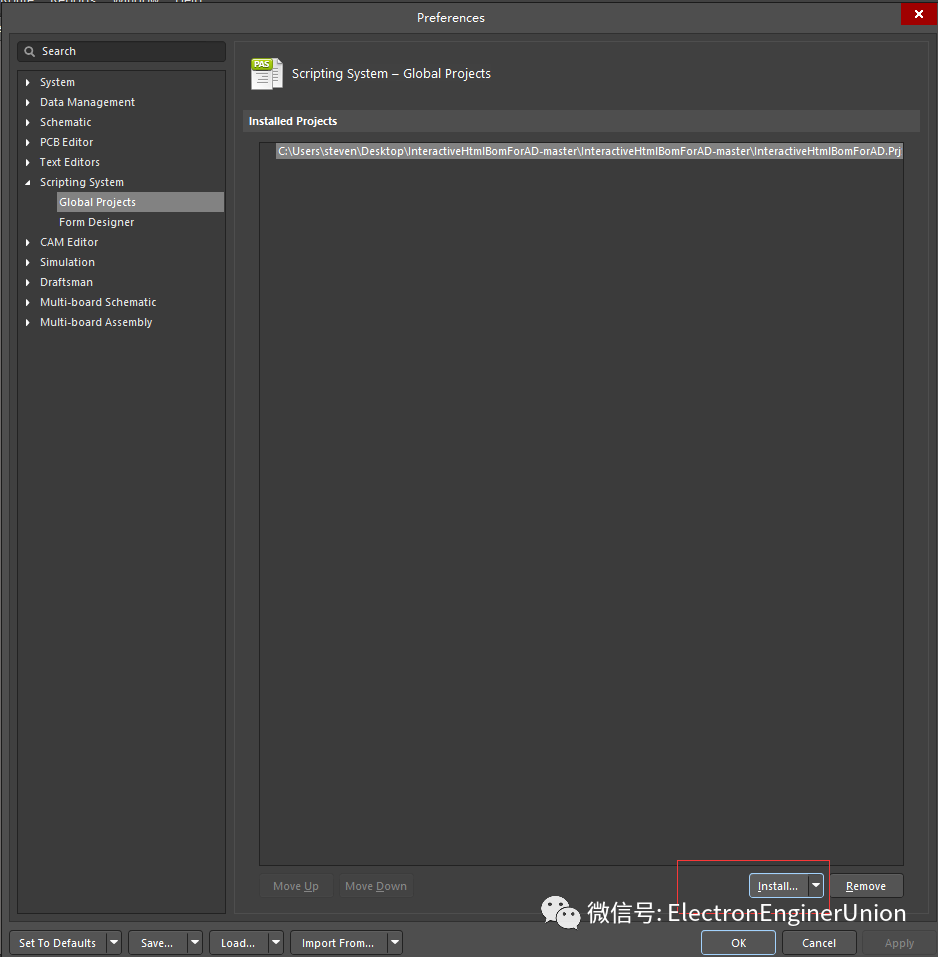

接着打开AD ,进入到Preference中。点击Scripting system 中，选择Global projects,然后点击install,再选择install from file

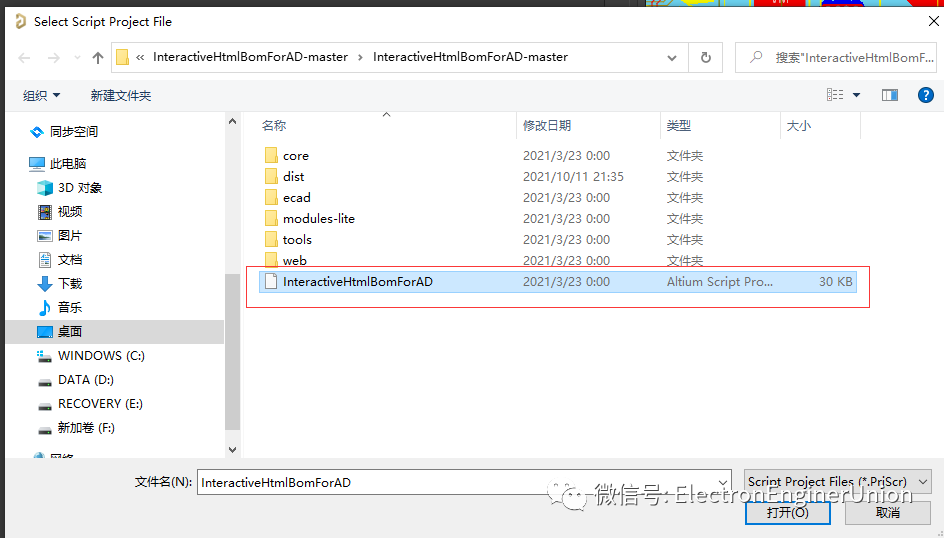

在弹出的对话框中，选择我们所下载的脚本的路径。选中后，点击打开。

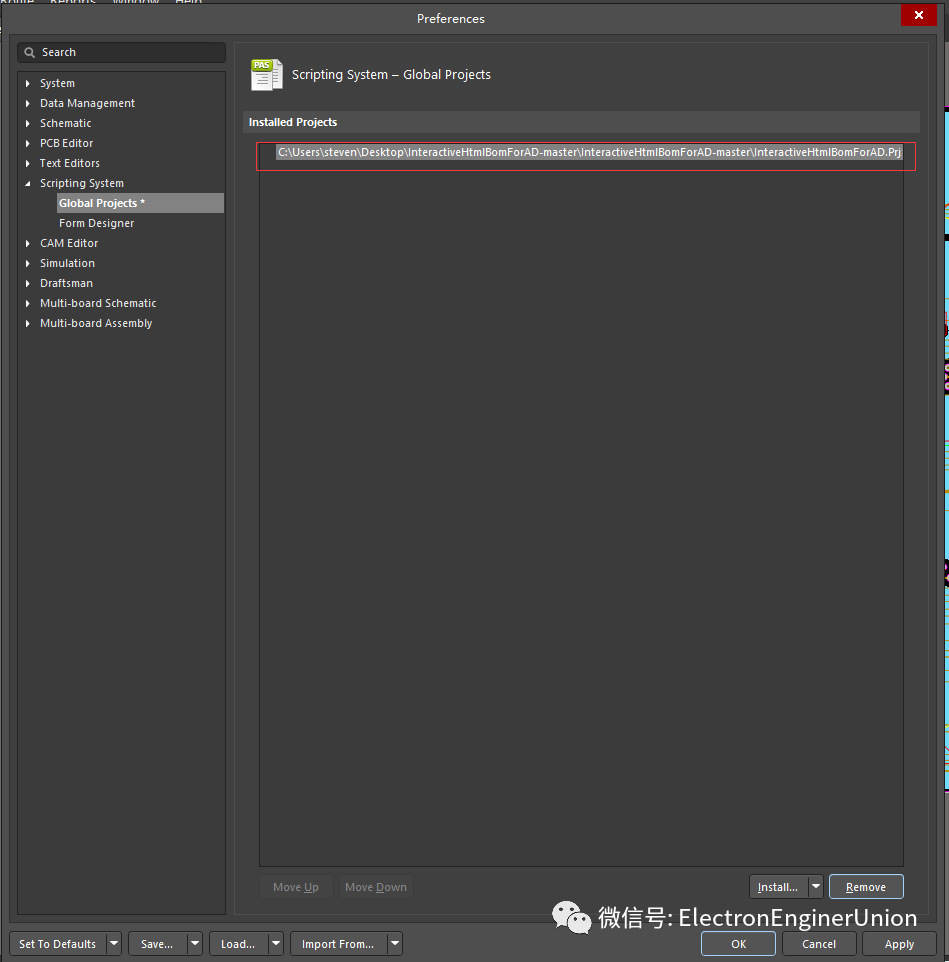

下图中红色框中的文件就是我们导入进来的脚本文件。然后点击OK退出。

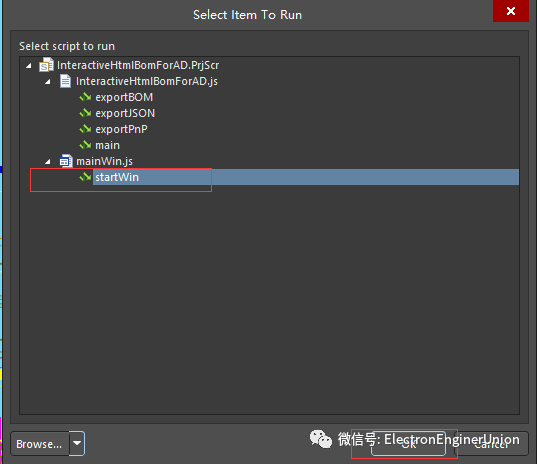

打开一个我们设计好的PCB文件。在PCB环境下。点击右上角file菜单，在级联菜单中选择Run script选项。弹出如下图对话框：选择startWin ,然后点击右下角OK。

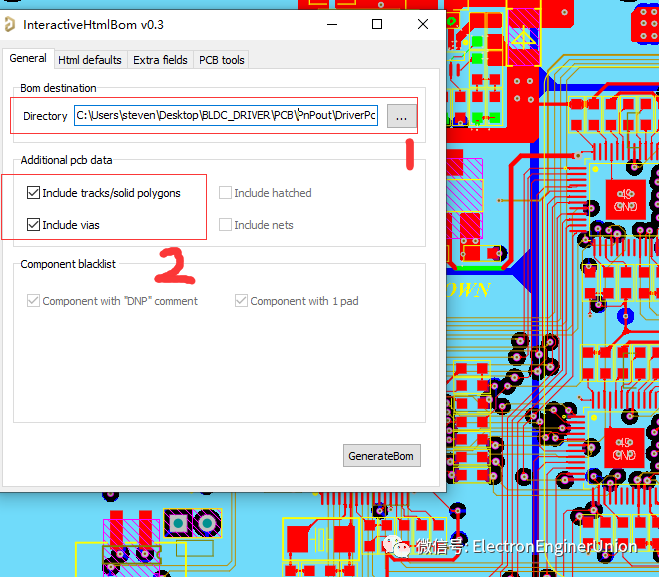

点击OK之后，又弹出如下对话框：在图中标示为1的位置是生成的交互式BOM的存储路径。标示2是选择是否显示过孔，铺铜之类的。可以根据需要进行勾选。
最后点击GenerateBom就生成了如下图所示的一个文件。即最终的BOM图
另外，亲测AD16及以上版本可用。AD16以下版本没有试过。
