在電子電路設計中，尤其是電源管理和電路控制領域，三極管（BJT）、MOS 管（MOSFET）、負載開關（Load Switch）和低壓差線性穩壓器（LDO）是四種關鍵元件。

它們雖都能實現開關或控制功能，但原理、場景和特性差異巨大。

本文將深入剖析它們的區別，助你精準選型。

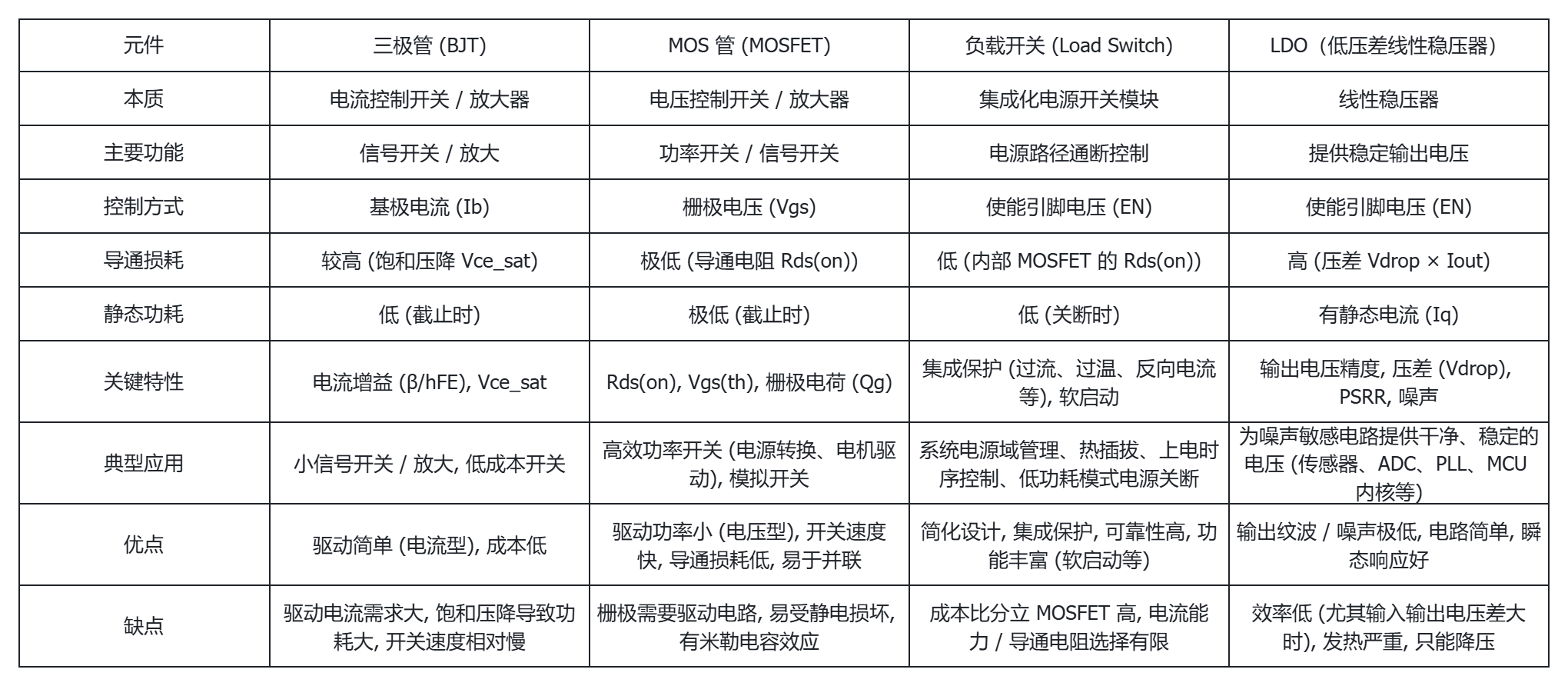

01 核心區別速覽

02 詳細解析

2.1 三極管 (BJT - Bipolar Junction Transistor)

雙極型器件，基極電流 (Ib) 控制集電極電流 (Ic)。

工作在開關狀態時，通過飽和區和截止區切換。

存在飽和壓降 (Vce_sat)，通常在 0.2V - 0.7V 左右，導通功耗大，效率低。

需要持續基極驅動電流，驅動電路需提供一定電流能力。

開關速度相對較慢，存在存儲電荷效應。主要用于小信號放大、小功率開關電路，如控制 LED、繼電器線圈等低成本應用，不適合作為高效大電流電源開關。

2.2 MOS 管 (MOSFET - Metal-Oxide-Semiconductor Field-Effect Transistor)

單極型器件，柵極電壓 (Vgs) 控制源極和漏極之間的溝道電阻。

工作在開關狀態時，通過可變電阻區和截止區切換。導通時表現為一個電阻 (Rds(on))，現代功率 MOSFET 的 Rds(on) 可達毫歐級，導通功耗小，效率高。

是電壓控制器件，導通后柵極幾乎無需維持電流，驅動電路主要提供柵極電容 (Ciss) 充放電的瞬態電流，驅動功率小。

開關速度快，適用于高頻開關應用，如開關電源、電機驅動、負載開關等。

2.3 負載開關 (Load Switch)

高度集成的功能模塊，核心通常是一個或幾個功率 MOSFET，并集成控制邏輯、驅動電路和保護功能。

通過使能引腳 (EN) 控制內部功率 MOSFET 的通斷，實現主電源 (VIN) 到負載 (VOUT) 的通路控制。

具備低導通阻抗、集成保護（過流、過溫、反向電流阻斷、欠壓鎖定等）、軟啟動（限制浪涌電流）、快速輸出放電 (QOD)、低靜態電流等特性。

專為管理電源分配設計，適用于系統上下電時序控制、低功耗模式下關閉非必要模塊電源、熱插拔控制等場景，簡化電源開關設計，提高系統可靠性和魯棒性。

2.4 低壓差線性穩壓器 (LDO - Low Dropout Regulator)

線性穩壓器，核心功能是提供穩定、干凈的輸出電壓 (VOUT)。

工作在線性區，通過誤差放大器比較輸出電壓采樣與內部參考電壓，動態調節調整管（通常是 P-MOSFET 或 PNP 三極管）的導通程度，改變調整管上的壓降 (Vdrop = VIN - VOUT)，使 VOUT 穩定。

關鍵特性包括穩壓、低壓差 (Vdrop)、效率 (VOUT / VIN × 100%)、低噪聲 & 高 PSRR。適用于為噪聲敏感電路（如模擬電路、射頻電路、鎖相環、微處理器內核等）提供純凈、穩定的電壓，也可作為開關電源后級的穩壓 / 濾波。

03 如何選擇？

3.1 明確主要目標 ：

需完全打開或關閉電源路徑、管理上下電順序等，優先考慮負載開關；

需從較高輸入電壓得穩定低噪聲電壓，優先考慮 LDO；

需高效功率開關轉換，優先考慮 MOSFET；

需低成本、簡單小信號開關或放大，可考慮 BJT。

3.2 考慮電流大小 ：

大電流 (>1A) 時，LDO 效率低發熱大，BJT 導通損耗大，排除，選 MOSFET 或負載開關；

中小電流，LDO 在低噪聲要求下可行，負載開關和 MOSFET 在開關控制上更優。

3.3 關注輸入輸出電壓差 ：

壓差很小，LDO 能勝任；壓差較大，LDO 效率低，應選開關方案 (DC-DC)，其中 MOSFET 是核心開關元件，負載開關僅做通斷控制。

3.4 評估對噪聲 / 紋波要求 ：

要求極高，LDO 最佳；要求不高，負載開關或 DC-DC + 后級濾波更高效。

3.5 衡量是否需要集成保護和軟啟動 ：

需要，負載開關提供集成解決方案；不需要或可接受分立設計，用 MOSFET 配合外圍電路。

3.6 權衡成本與設計復雜度 ：

追求低成本、簡單開關，小功率用 BJT，稍復雜或功率稍大用 MOSFET；

追求設計簡便、高可靠性、功能集成，選負載開關；

需低噪聲穩壓，選 LDO。

04 總結

MOSFET 是高效功率開關的基礎元件，靈活性高，但需設計驅動和保護電路；

負載開關是電源路徑管理專家，可靠地接通 / 切斷電源，集成軟啟動、多重保護等功能，簡化設計，提高系統可靠性，但不提供電壓穩壓；

LDO 是低噪聲線性穩壓專家，提供極其穩定和干凈的輸出電壓，但效率是短板，尤其在大壓差或大電流時，其使能關斷不等于電源路徑的物理隔離；

BJT 在小信號、低成本開關和放大領域仍有應用，但在功率開關領域基本被 MOSFET 取代。

簡單來說，想高效地開關電源用 MOSFET；想方便可靠地管理電源通斷和時序用負載開關；想得到超級干凈的穩定電壓用 LDO；想省錢做簡單小開關可以考慮 BJT。

理解它們的本質差異是正確選型的關鍵。
