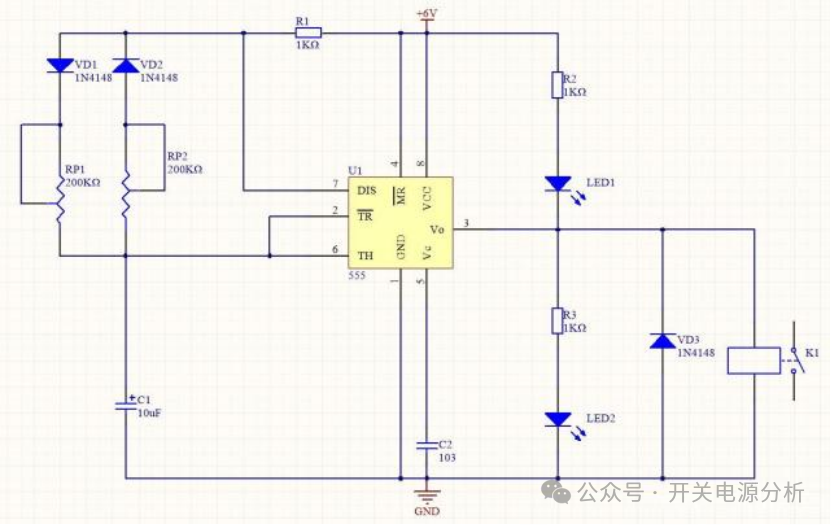

下图为自动灌溉器电源电路图：
从上图中，我们可以看到电路采用芯片555的非稳态工作模式来构成循环定时器，设计的目的就是为了满足间歇性灌溉，让土壤始终保持湿润；我们可以通过调节开关的导通时间长短来满足土壤的湿润程度。

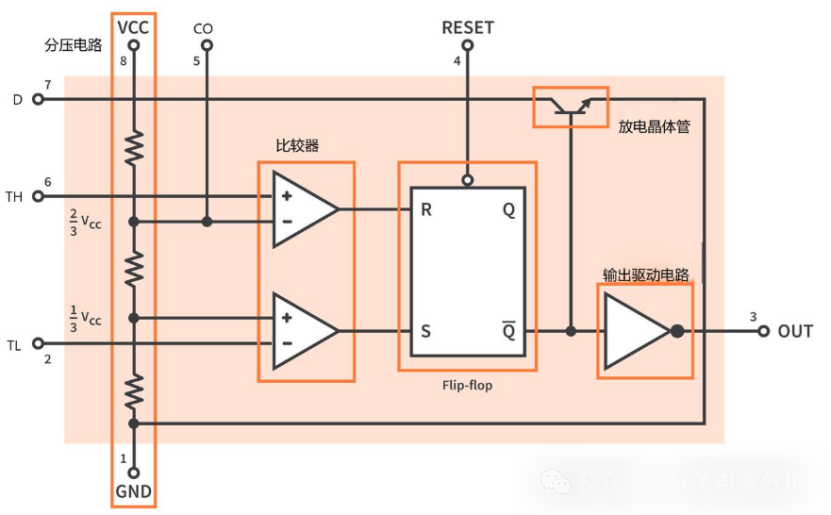

图中芯片555内部图如下所示：
从上图中，我们可以看到，芯片内部由2个比较器、分压电路、触发器、放电三极管和输出电路组成，我们可以从图中看到，芯片2脚所在的比较器同向输入端电压为1/3VCC,所以当芯片2脚输入电压低于1/3VCC时，芯片3脚输出脚输出为高电平，芯片6脚所在的比较器反向输入端电压为2/3VCC，所以当芯片6脚输入电压大于等于2/3VCC时，芯片3脚输出脚输出为低电平。
刚开机时，C1两端电压为零，芯片第2脚为低电平，第3脚输出高电平。继电器K1开关闭合，抽水泵得电进行抽水工作，此时通电指示灯LED2点亮发光。这时芯片内部放电管截止。所以供电电压6V经R1、VD1和RP1向C1充电，当阈值端第6脚电位上升到供电电源的2/3时，芯片复位，第3脚输出低电平，LED2熄灭，K1同时断开，关闭抽水功能，这时断电指示灯LED1点亮发光、此时芯片的内部放电管导通，芯片的第1、7脚被内部放电管短接，所以C1储存的电荷就通过RP2、VD2向芯片的第7脚放电，使第2脚电位不断下降。当第2脚电位降至供电电源的1/3时，芯片又置位，第3脚输出高电平，LED1灭，LED2点亮，K1得电闭合，抽水泵开始工作。
芯片置位后，供电电压又经R1、VD1和RP1向C1充电，从而进入循环工作状态，芯片的第3脚不断交替地输出高电平与低电平，通过继电器开关来控制灌溉器抽水泵的开关。我们可以通过调节RP1和RP2来控制抽水泵开与关的时间长短；如果调节电阻还无法满足我们的需求，我们还可以通过使用两个555芯片来设计一个延时控制装置。
