學習內容

使用SDK和提供的API進行初始化IIC，并驅動iic接口的光強度傳感器GY-30。

開發環境

vivado 18.3 && SDK

開發板  pynq-z2 （由于這里的pynq的開發板沒有相應的MIO可以供直接使用ARM端進行開發，所以本次內容僅僅用于模擬流程開發） 已經更新，使用EMIO驅動完成光強傳感器的讀取。

IIC知識部分

嵌入式-iic通信的一些概念

https://vuko-wxh.blog.csdn.net/article/details/87028608

網上自行查找，不再贅述。

硬件平臺搭建

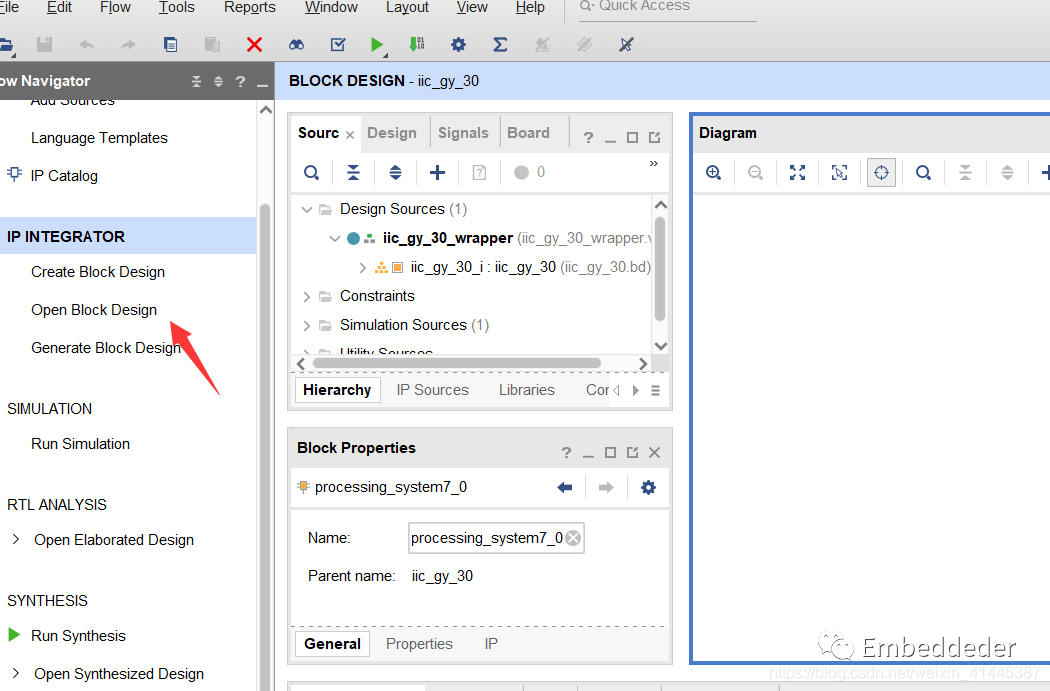

首先我們需要打開我們的vivado進行block design的建立，方法同前文helloworld

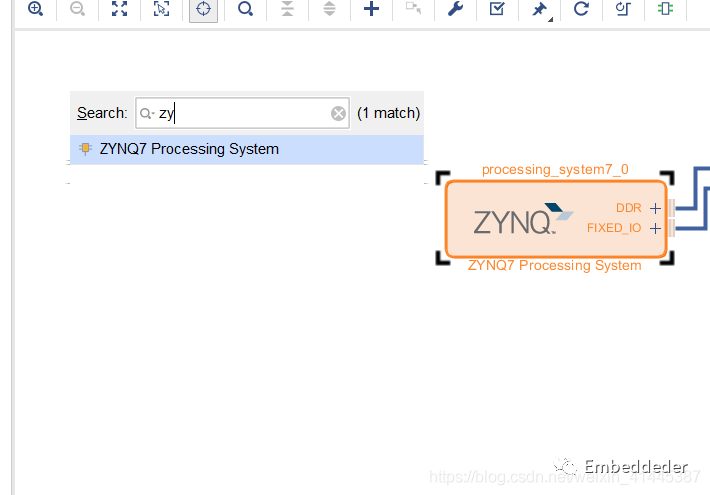

添加zynq ip

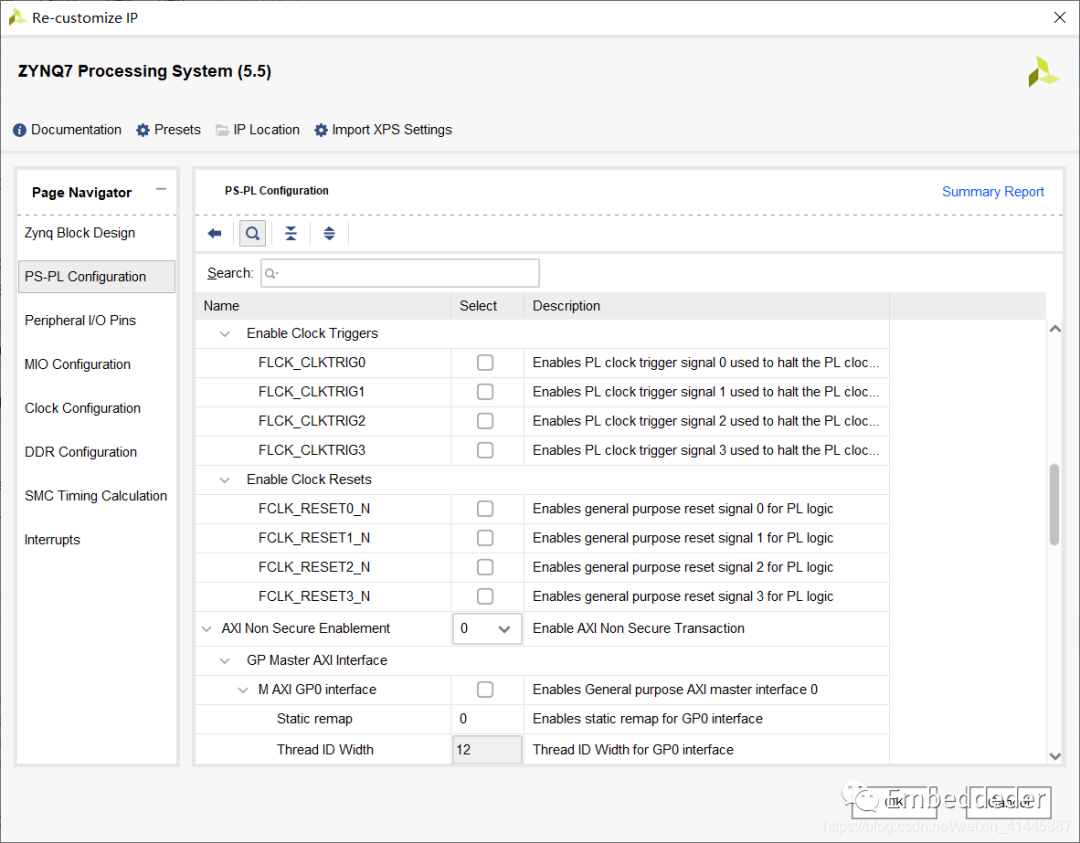

對ip進行相應的配置，這里沒有用到ps-pl部分，僅僅實現的是zynq的arm端的配置，所以這里的config勾選全部去掉。

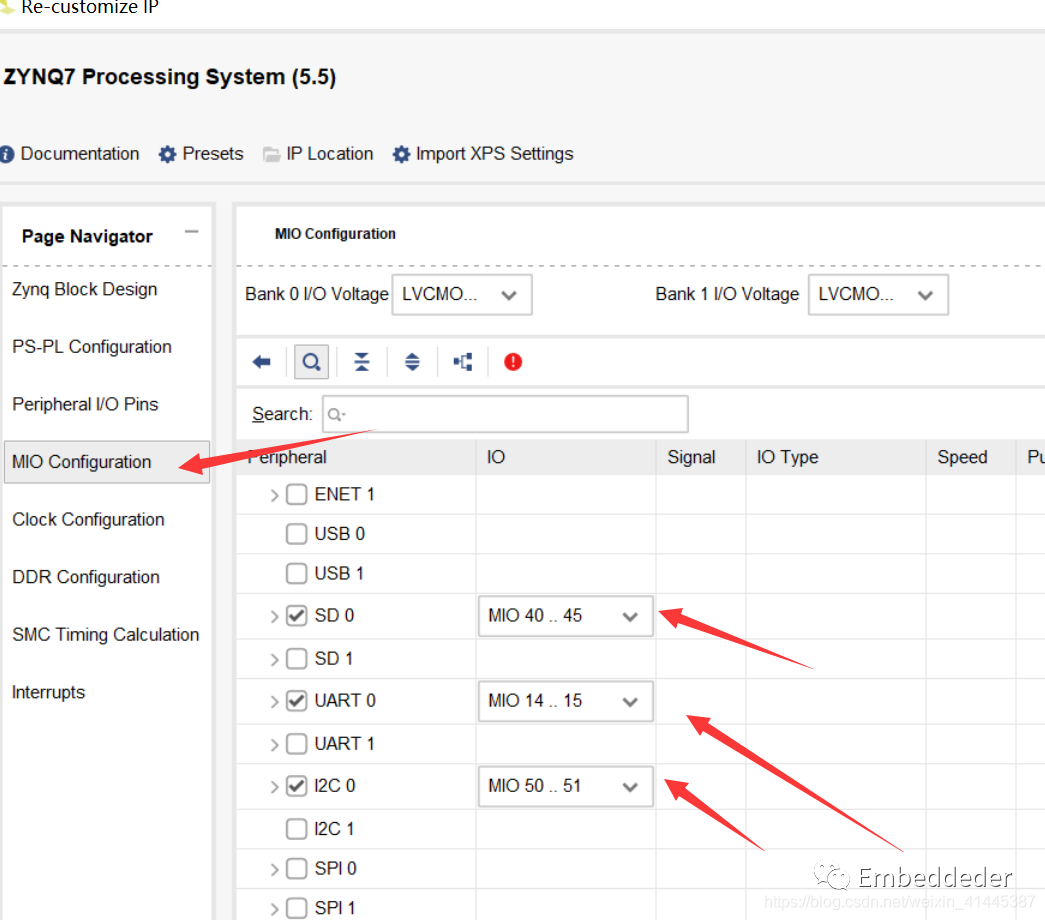

設置選中sd，uart，iic，并根據自己的開發板進行合適的配置，由于zynq沒有MIO對應空閑的引腳，（看了半天原理圖只有一個，所以就隨便配置下吧，MIO的位置）

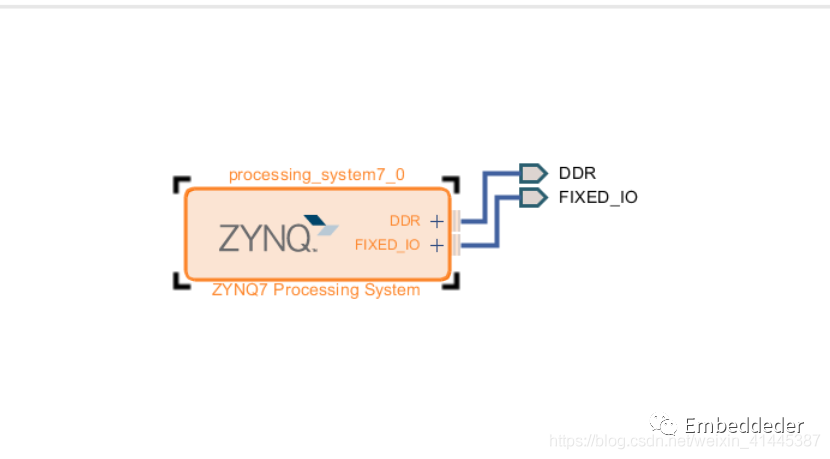

配置完成后，點擊auto，生成下圖

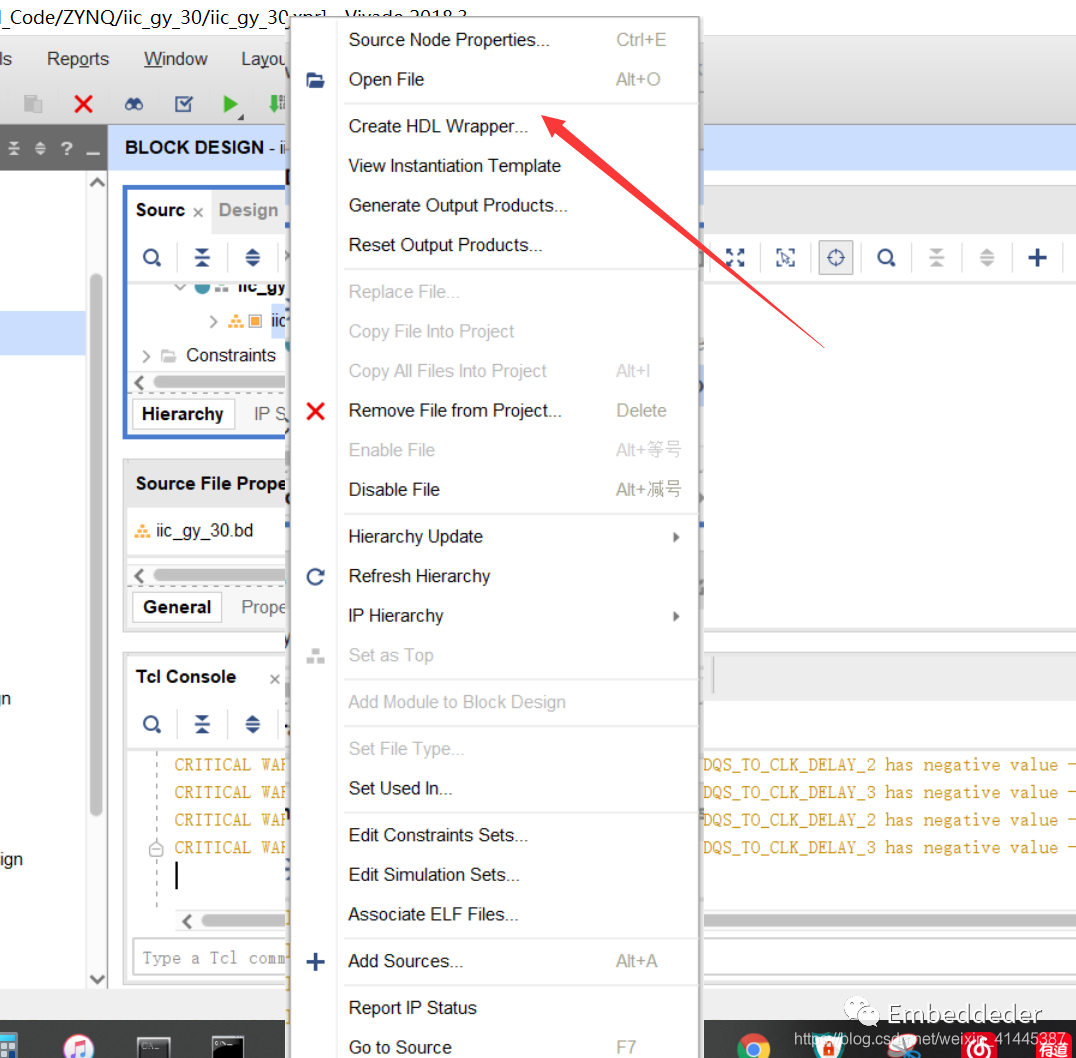

如果沒啥問題，就進行生成HDL Wrapper，生成頂層文件。

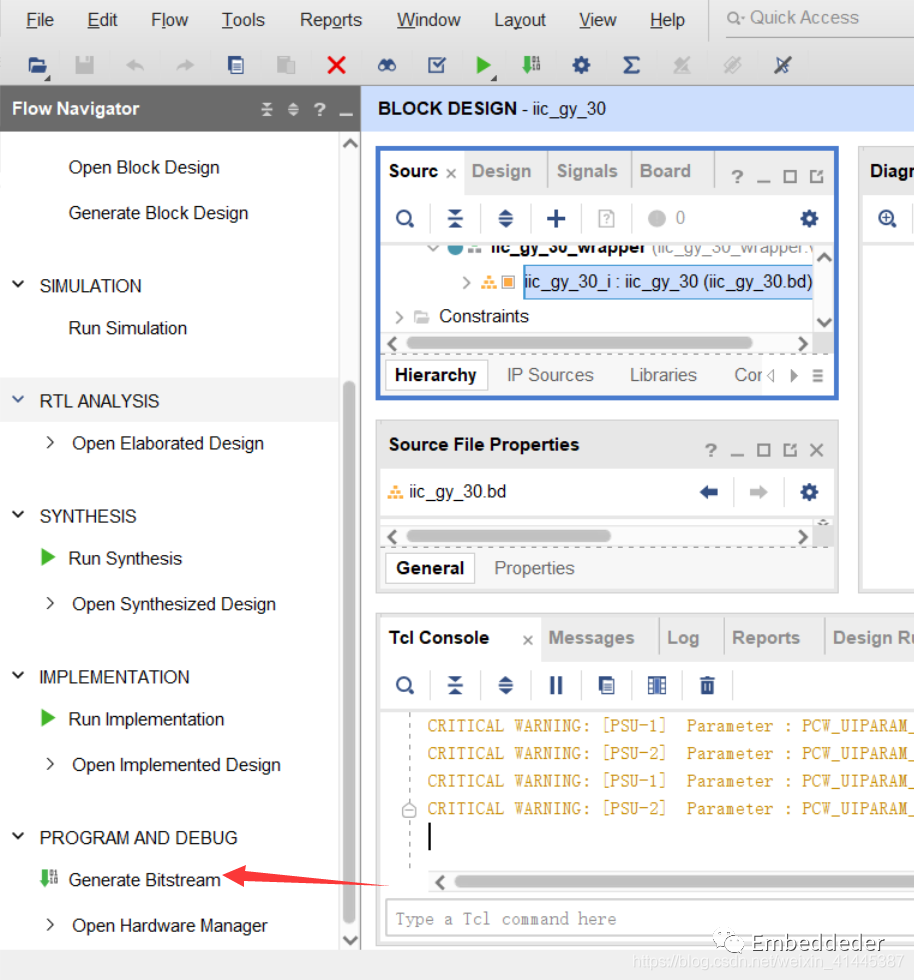

然后綜合生成bit流文件

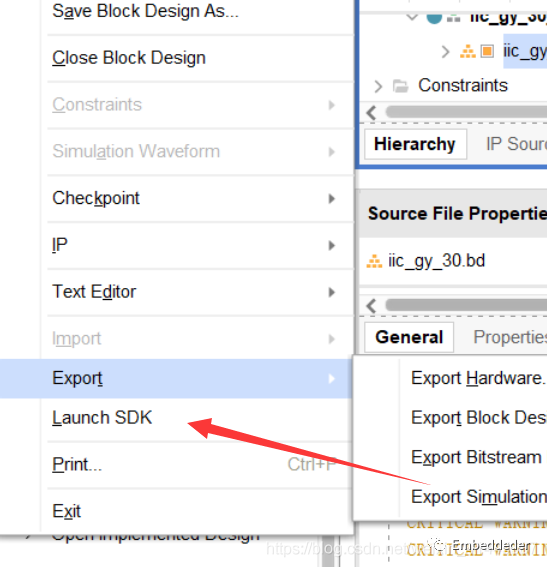

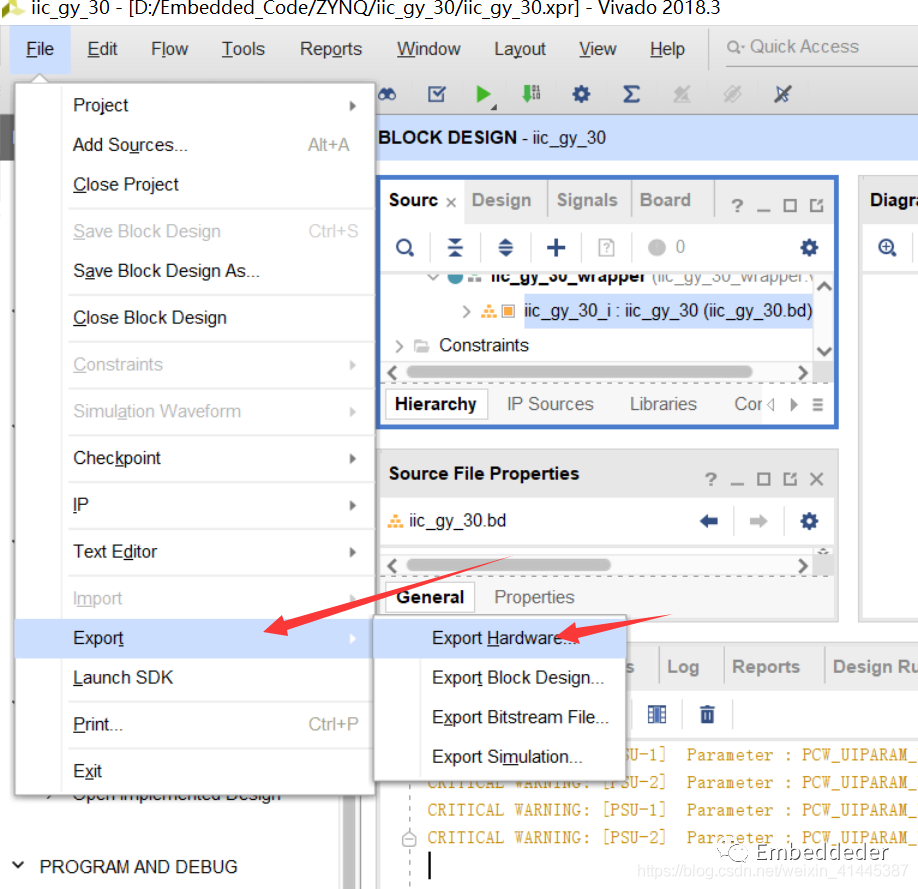

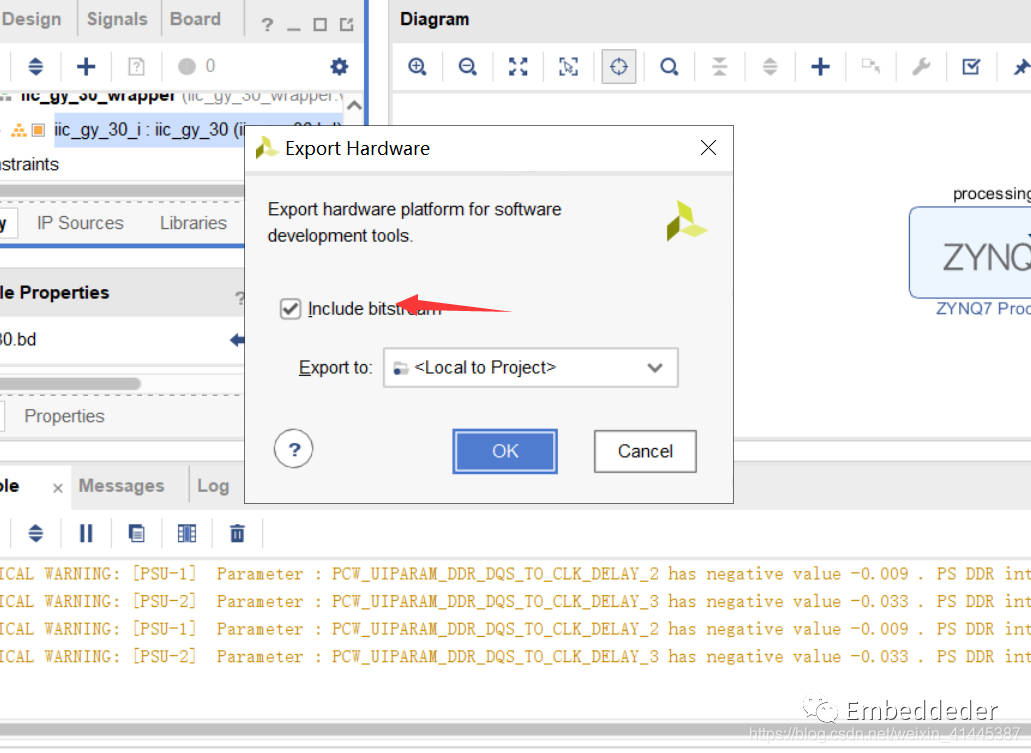

生成bit流文件后選中導出hardware，

并包含bit流文件

運行sdk

SDK軟件部分

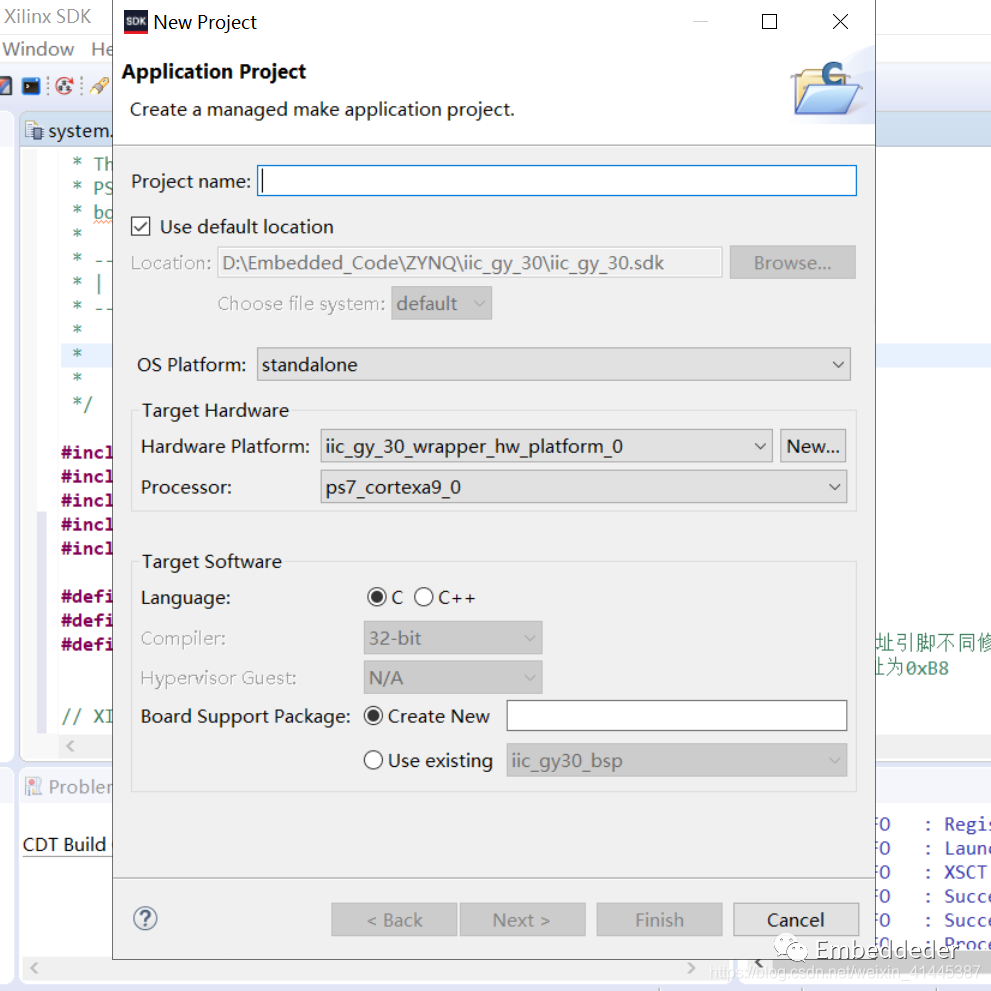

新建project

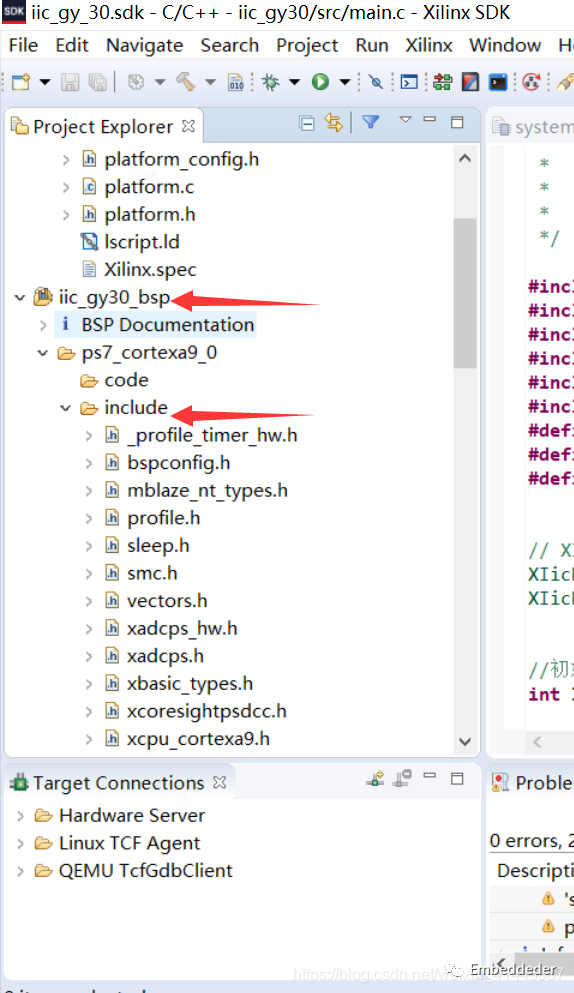

生成默認的helloworld后可以對相應的helloworld.c進行改名，（通常使用main.c，和keil的習慣相同），然后我們就要找到，官方給出的API，進行iic的開發。在bsp的目錄下，我們可以很容易的找到各種頭文件方便我們調用，和stm32的庫相類似

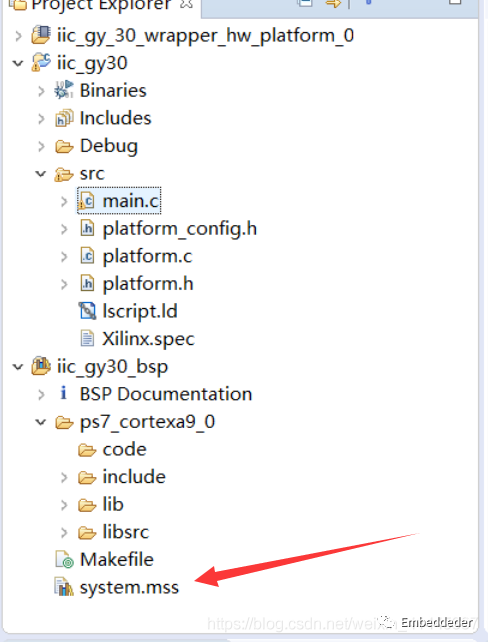

如果我們想查看我們已經定義的功能區的所要用的函數，可以在system.mss中查看

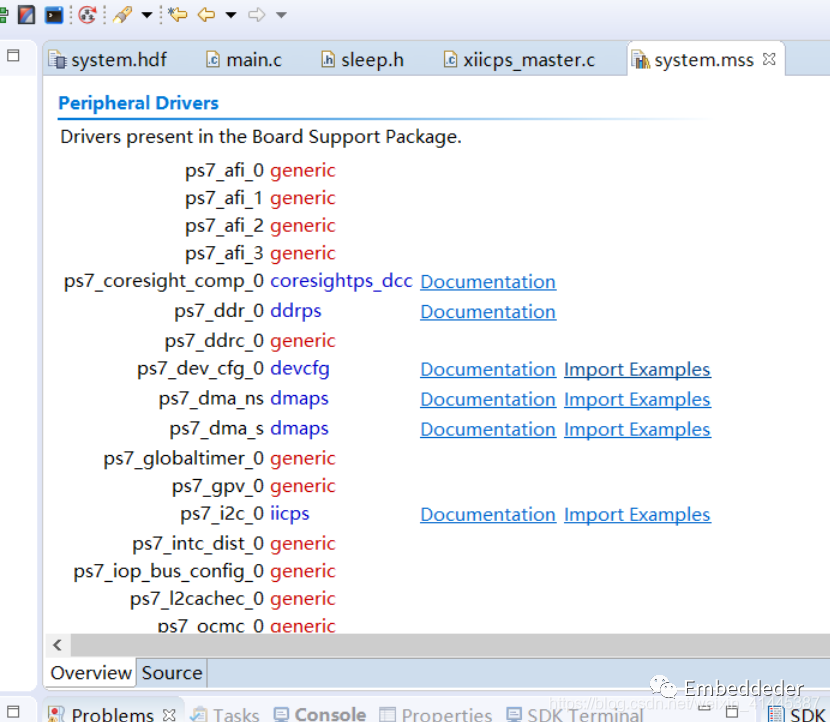

打開后，可以看到我們之前在bd中配置的東西這里都會有相應的使用api的文件

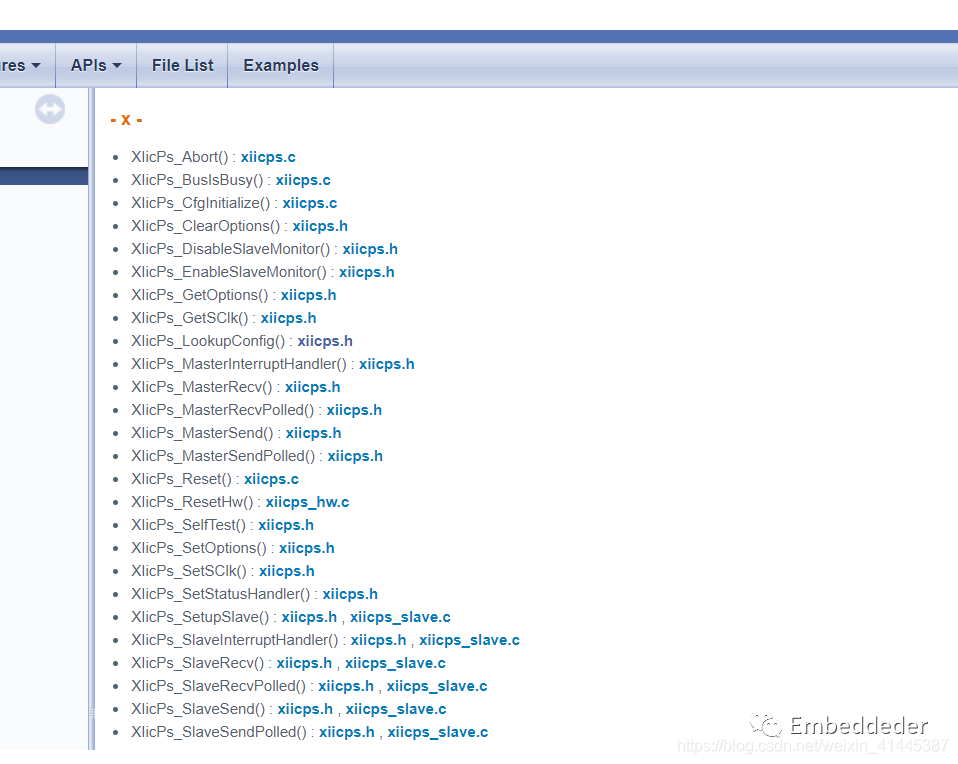

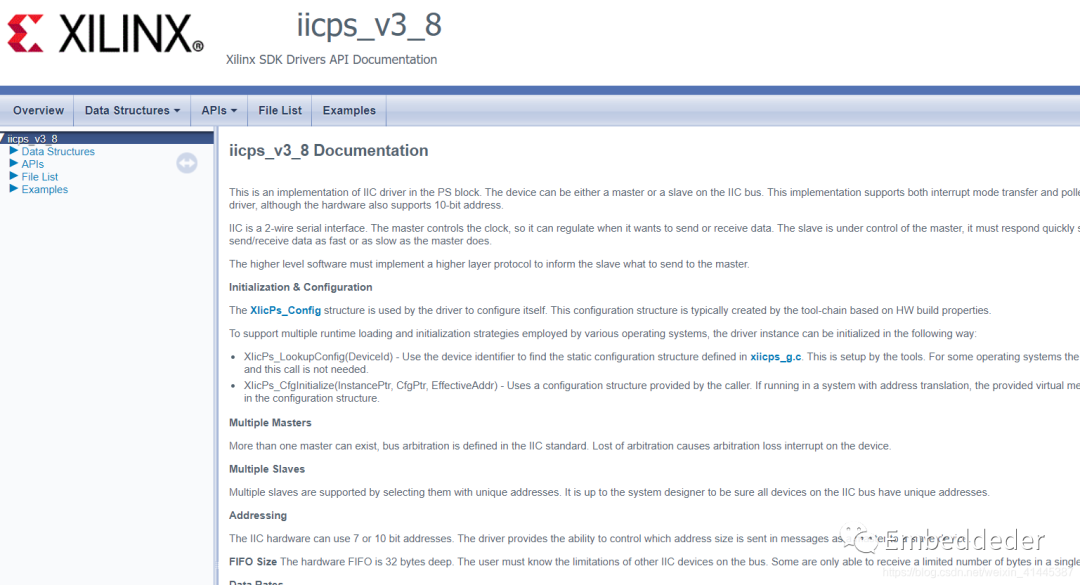

點擊打開iicps的文件，我們就可以查看相應的api的使用方法。

初始化外設需要的函數

XIicPs_LookupConfig();//查找外設的配置結構體
XIicPs_CfgInitialize();//初始化外設
XIicPs_SetSClk();//設置IIC速度

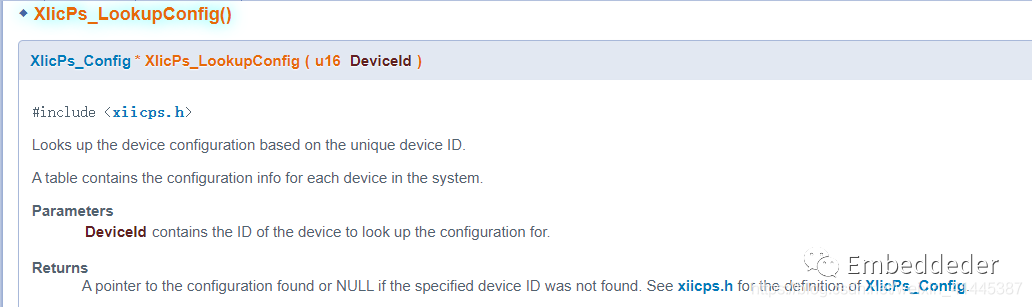

XIicPs_LookupConfig()

在這里插入圖片描述

根據唯一的設備ID查找設備配置。表格包含系統中每個設備的配置信息。參數DeviceId包含要為其查找配置的設備的ID。   返回指向找到的配置的指針；如果未找到指定的設備ID，則返回NULL。有關XIicPs_Config的定義，請參見xiicps.h。

XIicPs_CfgInitialize()

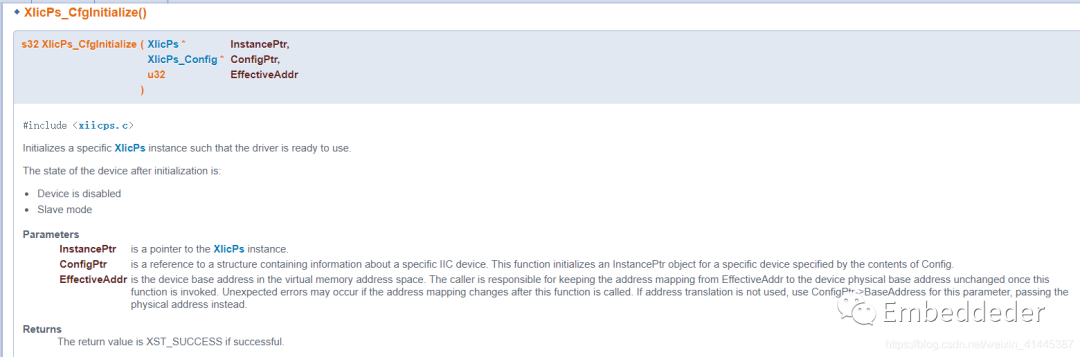

在這里插入圖片描述

初始化特定的XIicPs實例，以便驅動程序可以使用。初始化后設備的狀態為：禁用設備從模式參數InstancePtr是指向XIicPs實例的指針。  ConfigPtr是對包含有關特定IIC設備信息的結構的引用。此函數為Config的內容指定的特定設備初始化InstancePtr對象。EffectiveAddr是虛擬內存地址空間中的設備基地址。一旦調用此函數，調用方負責保持從EffectiveAddr到設備物理基址的地址映射不變。如果在調用此函數后地址映射發生更改，可能會發生意外錯誤。如果不使用地址轉換，請對該參數使用ConfigPtr-> BaseAddress，而是傳遞物理地址。  返回值如果成功，則返回值為XST_SUCCESS。

XIicPs_SetSClk();//設置IIC速度

在這里插入圖片描述

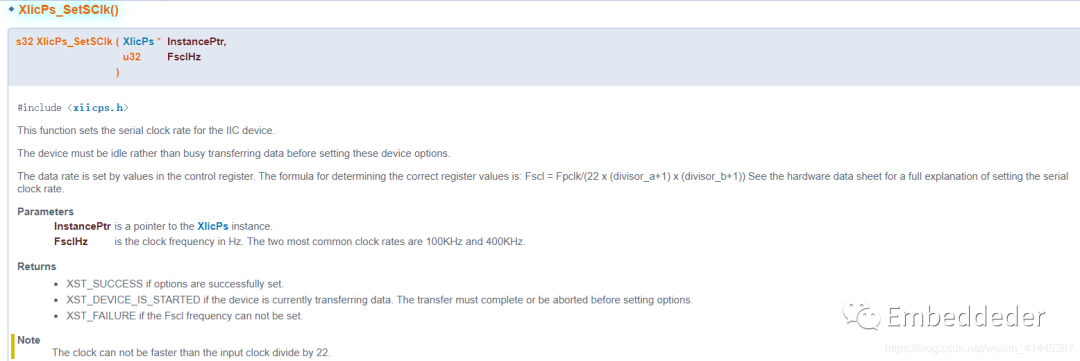

該功能設置IIC設備的串行時鐘速率。在設置這些設備選項之前，設備必須處于空閑狀態而不是忙于傳輸數據。數據速率由控制寄存器中的值設置。確定正確寄存器值的公式為：Fscl = Fpclk /（22 x（divisor_a + 1）x（divisor_b + 1））有關設置串行時鐘速率的完整說明，請參見硬件數據手冊。參數InstancePtr是指向XIicPs實例的指針。   FsclHz是以Hz為單位的時鐘頻率。兩種最常見的時鐘頻率是100KHz和400KHz。   如果成功設置了選項，則返回XST_SUCCESS。XST_DEVICE_IS_STARTED（如果設備當前正在傳輸數據）。設置選項之前，傳輸必須完成或中止。如果無法設置Fscl頻率，則為XST_FAILURE。

DEVICE_ID的查找辦法：

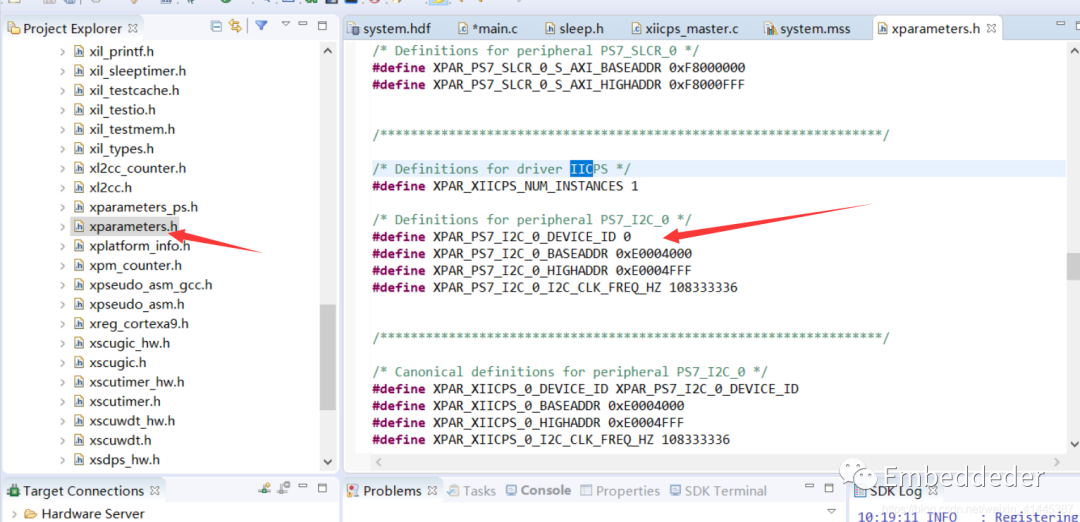

在bsp文件夾中的lib中找到xparameters.h的文件然后進行ctrl+f查找輸入iic，快速定位到相對應的文件。

初始化函數

首先初始化對應的結構體指針：

XIicPs *iicps;
XIicPs_Config * iicpscfgtr;

編寫初始化函數

int InitIic(XIicPs *iips,XIicPs_Config * iiccfg){
	int status;
	iiccfg = XIicPs_LookupConfig(I2C_0_DEVICE_ID);
	status = XIicPs_CfgInitialize(iips,iiccfg,iiccfg->BaseAddress);
	if(status !=XST_SUCCESS){
		return XST_FAILURE;
	}
	status = XIicPs_SetSClk(iips,I2C_0_CLK);
	if(status !=XST_SUCCESS){
		return XST_FAILURE;
	}
	return0;
}

最后根據gy-30的手冊進行編寫讀取光強的數據，完整main如下：

#include
#include "platform.h"
#include "xil_printf.h"
#include "xiicps.h"
#include "xparameters.h"
#include "sleep.h"
#define I2C_0_DEVICE_ID XPAR_PS7_I2C_0_DEVICE_ID
#define I2C_0_CLK 100000
#define IIC_0_SALV_ADDR 0x23 //定義器件在IIC總線中的從地址,根據ALT  ADDRESS地址引腳不同修改
                              //ALT  ADDRESS引腳接地時地址為0x46，接電源時地址為0xB8

// XIicPs* iicps;
XIicPs iicps;
XIicPs_Config * iicpscfgtr;


//初始化 iic
int InitIic(XIicPs *iips,XIicPs_Config *iiccfg);

int main()
{
    int status;
    double out=0;
    unsigned short tmp;
    unsignedchar Cmdon = 0x01;
    unsignedchar Cmdlight = 0x10;
    char temp[2];
    init_platform();
    status=InitIic(&iicps,iicpscfgtr);
    if(status !=XST_SUCCESS){
    	return XST_FAILURE;
    }
    //初始化
    status = XIicPs_MasterSendPolled(&iicps,&Cmdon,1,IIC_0_SALV_ADDR);
    	    if(status !=XST_SUCCESS){
    		   return XST_FAILURE;
    	    }
    usleep(10000);//延時10ms
    printf("init iic successful!\n");
    while(1){
		status = XIicPs_MasterSendPolled(&iicps,&Cmdon,1,IIC_0_SALV_ADDR);
	    if(status !=XST_SUCCESS){
		   return XST_FAILURE;
	    }
		status = XIicPs_MasterSendPolled(&iicps,&Cmdlight,1,IIC_0_SALV_ADDR);
		if(status !=XST_SUCCESS){
					return XST_FAILURE;
	    }
		usleep(180000);//延時180ms
		status = XIicPs_MasterRecvPolled(&iicps,&temp,2,IIC_0_SALV_ADDR);

		//串口檢測結果
		tmp = (temp[0]<<8)| temp[1];
		out = tmp/1.2;
		printf("light intensity : %.1f lx\n",out);
		usleep(1000000);
    }
    cleanup_platform();
    return0;
}
int InitIic(XIicPs *iips,XIicPs_Config * iiccfg){
	int status;
	iiccfg = XIicPs_LookupConfig(I2C_0_DEVICE_ID);
	status = XIicPs_CfgInitialize(iips,iiccfg,iiccfg->BaseAddress);
	if(status !=XST_SUCCESS){
		return XST_FAILURE;
	}
	status = XIicPs_SelfTest(iips);
			if (status != XST_SUCCESS) {
				return XST_FAILURE;
			}
	status = XIicPs_SetSClk(iips,I2C_0_CLK);
	if(status !=XST_SUCCESS){
		return XST_FAILURE;
	}
	return0;
}

summary

在使用sdk時候，有個小細節要注意，我用的是18.3版本的sdk，在每次編寫代碼完成后要點一下保存才會將之前的內容覆蓋，也就是該版本的SDK，編譯前不會自動保存剛剛寫好的代碼，這一點需要注意。

因?yàn)楸敬沃皇沁M(jìn)行模擬實驗，所以沒有實驗效果的反饋圖，也不知道具體在啟用讀iic數據的正確性，往后再學習一些后，我將會使用ps和pl交互的管腳進行重跑本次實驗。

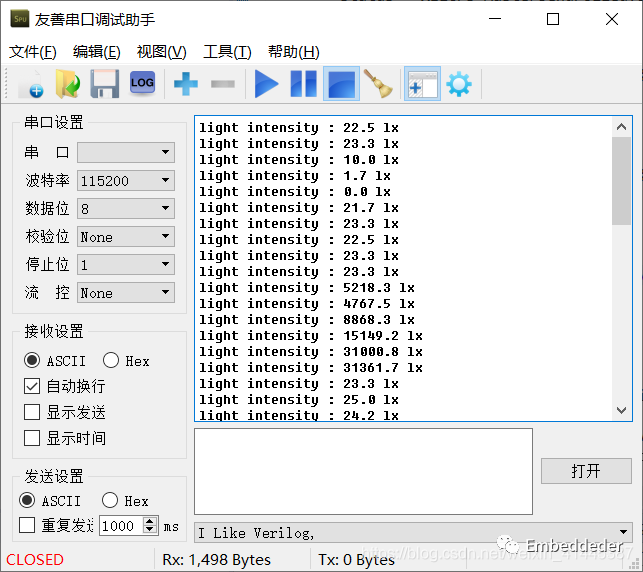

更新配置EMIO后成功進行了傳感器數據的讀取。
